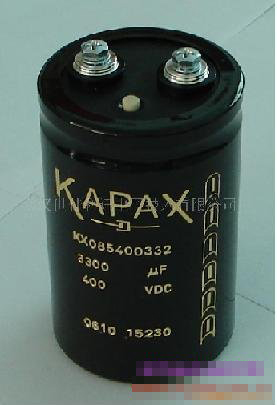

四、變頻器用——電解電容在電路中的作用

1，濾波作用，在電源電路中，整流電路將交流變成脈動的直流，而在整流電路之后接入一個較大容量的電解電容，利用其充放電特性，使整流后的脈動直流電壓變成相對比較穩定的直流電壓。在實際中，為了防止電路各部分供電電壓因負載變化而產生變化，所以在電源的輸出端及負載的電源輸入端一般接有數十至數百微法的電解電容.由于大容量的電解電容一般具有一定的電感，對高頻及脈沖干擾信號不能有效地濾除，故在其兩端并聯了一只容量為0.001--0.lpF的電容，以濾除高頻及脈沖干擾.

2，耦合作用：在低頻信號的傳遞與放大過程中，為防止前后兩級電路的靜態工作點相互影響，常采用電容藕合.為了防止信號中韻低頻分量損失過大，一般總采用容量較大的電解電容。

五、電解電容的判斷方法

電解電容常見的故障有，容量減少，容量消失、擊穿短路及漏電，其中容量變化是因電解電容在使用或放置過程中其內部的電解液逐漸干涸引起，而擊穿與漏電一般為所加的電壓過高或本身質量不佳引起。判斷電源電容的好壞一般采用萬用表的電阻檔進行測量.具體方法為：將電容兩管腳短路進行放電，用萬用表的黑表筆接電解電容的正極。紅表筆接負極(對指針式萬用表，用數字式萬用表測量時表筆互調)，正常時表

針應先向電阻小的方向擺動，然后逐漸返回直至無窮大處。表針的擺動幅度越大或返回的速度越慢，說明電容的容量越大，反之則說明電容的容量越小.如表針指在中間某處不再變化，說明此電容漏電，如電阻指示值很小或為零，則表明此電容已擊穿短路.因萬用表使用的電池電壓一般很低，所以在測量低耐壓的電容時比較準確，而當電容的耐壓較高時，打時盡管測量正常，但加上高壓時則有可能發生漏電或擊穿現象.

六、電解電容的使用注意事項

1、電解電容由于有正負極性，因此在電路中使用時不能顛倒聯接。在電源電路中，輸出正電壓時電解電容的正極接電源輸出端，負極接地，輸出負電壓時則負極接輸出端，正極接地.當電源電路中的濾波電容極性接反時，因電容的濾波作用大大降低，一方面引起電源輸出電壓波動，另一方面又因反向通電使此時相當于一個電阻的電解電容發熱.當反向電壓超過某值時，電容的反向漏電電阻將變得很小，這樣通電工作不久，即可使電容因過熱而炸裂損壞.

2.加在電解電容兩端的電壓不能超過其允許工作電壓，在設計實際電路時應根據具體情況留有一定的余量，在設計穩壓電源的濾波電容時，如果交流電源電壓為220~時變壓器次級的整流電壓可達22V，此時選擇耐壓為25V的電解電容一般可以滿足要求.但是，假如交流電源電壓波動很大且有可能上升到250V以上時，最好選擇耐壓30V以上的電解電容。

3，電解電容在電路中不應靠近大功率發熱元件，以防因受熱而使電解液加速干涸.

4、對于有正負極性的信號的濾波，可采取兩個電解電容同極性串聯的方法，當作一個無極性的電容。

七、色環電阻估算

為了使廣大的初學者能夠迅速地算出色環電阻的阻值，筆者根據實踐經驗總結出速算色環電阻的“順口溜”獻給廣大的初學者。

現在常用的色環電阻多為四環電阻，也有少數是五環電阻，而且五環電阻屬于精密電阻，誤差很小。兩種 色環電阻的表示方法見圖1，舉例說明見圖2，其包環含義見附表。

以下是以四環電阻為例的速算“順口溜”，但也同樣適用于五環電阻值的計算。

色環電阻是四環，橙為十千黃百千，

一環二環數相連，綠色環為兆歐級，

棕1紅2橙是3，藍紫灰白依次排。

黃4綠5藍為6，阻值誤差百分算，

紫7灰8白是9，差多差少看四環。

黑是O來不用算，紫點1來藍點2，

阻值范圍三環定，綠點5來記心間。

幾點幾歐金銀環，棕l紅2金是5，

黑十棕百紅為千，無色20銀減半。

“順口溜”中“一環二環數相連”表示兩個數為連寫，如一環為棕色，二環為紅色，即寫為12。“黑是O來不用算”表示數值色環如果

為黑環可直接寫成O，如綠、黑環直接寫為50。“阻值范圍三環定，幾點幾歐金銀環”指的是該電阻的阻值大小由三環決定，并且第三環是金、銀環的，說明該電阻的阻值范圍在幾點幾歐內，如綠、棕、金環為5.1Q，而綠、棕、銀則為O.51Ω。“黑十棕百紅為千”是指電阻第三環為黑環時，該電阻的阻值在幾十歐以內，棕色環時其阻值在幾百歐以內，紅色環時阻值在幾千歐以內。如橙、橙、黑為33Ω;橙、橙、棕為330Ω,;而橙、橙、紅則為3300Ω，以此類推?！白柚嫡`差百分算，差多差少看四環”是指色環電阻的誤差是用百分?jǐn)?shù)來計算的，其誤差多少要看第四環的顏色來確定。如顏色為金色，則該電阻的誤差是±5%，無色環為±20%，銀色環的則為±10%。上述三種誤差適用于四環電阻，而五環電阻的誤差是看第五道環，其中紫環的誤差為±o.1%，藍環誤差為±0.2%。綠環誤差為±O.5%，棕環誤差為±1%，紅環誤差為±2%。

八、變頻器用——壓敏電阻基礎知識'

1、什么是“壓敏電阻”

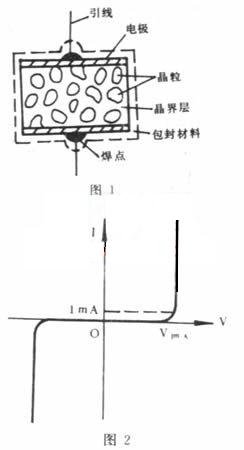

“壓敏電阻是中國大陸的名詞，意思是"在一定電流電壓范圍內電阻值隨電壓而變"，或者是說"電阻值對電壓敏感"的阻器。相應的英文名稱叫“Voltage Dependent Resistor”簡寫為“VDR”。

壓敏電阻器的電阻體材料是半導體，所以它是半導體電阻器的一個品種。現在大量使用的"氧化鋅"(ZnO)壓敏電阻器，它的主體材料有二價元素(Zn)和六價元素氧(O)所構成。所以從材料的角度來看，氧化鋅壓敏電阻器是一種“Ⅱ-Ⅵ族氧化物半導體”。

在中國臺灣，壓敏電阻器是按其用途來命名的，稱為"突波吸收器"。壓敏電阻器按其用途有時也稱為“電沖擊(浪涌)抑制器(吸收器)”。

2、變頻器維修入門--壓敏電阻電路的“安全閥”作用

壓敏電阻有什么用?壓敏電阻的最大特點是當加在它上面的電壓低于它的閥值"UN"時，流過它的電流極小，相當于一只關死的閥門，當電壓超過UN時，流過它的電流激增，相當于閥門打開。利用這一功能，可以抑制電路中經常出現的異常過電壓，保護電路免受過電壓的損害。

3、變頻器維修入門--應用類型

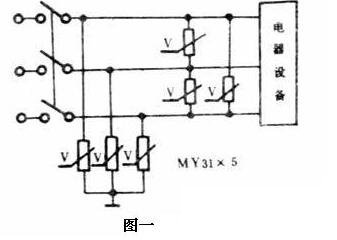

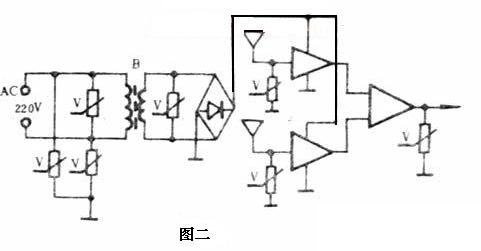

不同的使用場合，應用壓敏電阻的目的，作用在壓敏電阻上的電壓/電流應力并不相同，

因而對壓敏電阻的要求也不相同，注意區分這種差異，對于正確使用是十分重要的。

4、變頻器維修入門--電路功能用壓敏電阻

壓敏電阻主要應用于瞬態過電壓保護，但是它的類似于半導體穩壓管的伏安特性，還使它具有多種電路元件功能，例如可用作：

(1)直流高壓小電流穩壓元件，其穩定電壓可高達數千伏以上，這是硅穩壓管無法達到的。

(2)電壓波動檢測元件。

(3)直流電瓶移位元件。

(4)均壓元件。

(5)熒光啟動元件

5、變頻器維修入門--保護用壓敏電阻的基本性能

(1)保護特性，當沖擊源的沖擊強(或沖擊電流Isp=Usp/Zs)不超過規定值時，壓敏電阻的限制電壓不允許超過被保護對象所能承受的沖擊耐電壓(Urp)。

(2)耐沖擊特性，即壓敏電阻本身應能承受規定的沖擊電流，沖擊能量，以及多次沖擊相繼出現時的平均功率。

(3)壽命特性有兩項，一是連續工作電壓壽命，即壓敏電阻在規定環境溫度和系統電壓條件應能可靠地工作規定的時間(小時數)。二是沖擊壽命，即能可靠地承受規定的沖擊的次數。

(4)壓敏電阻介入系統后，除了起到"安全閥"的保護作用外，還會帶入一些附加影響，這就是所謂"二次效應"，它不應降低系統的正常工作性能。這時要考慮的因素主要有三項，一是壓敏電阻本身的電容量(幾十到幾萬PF)，二是在系統電壓下的漏電流，三是壓敏電阻的非線性電流通過源阻抗的耦合對其他電路的影響。
