變頻器有幾種控制方式，如面板操作、端子控制、模擬量控制以及通過通訊方式控制。在通訊方式中用的比較多的是PLC連接通過485通訊控制，在三菱的變頻器通訊控制方式中還有一種控制方式，就是不需要PLC，而直接用變頻器連接觸摸屏，用觸摸屏控制變頻器，這種場合用的比較少。

    以前的硬件配置要求是FR-A540變頻器和F930GOT，由于現在的三菱的產品都是升級了，現在的產品是三菱的FR-A740和GT1155的觸摸屏，在為他們提供硬件配置的同時，也用這樣的配置試了下這樣的功能。

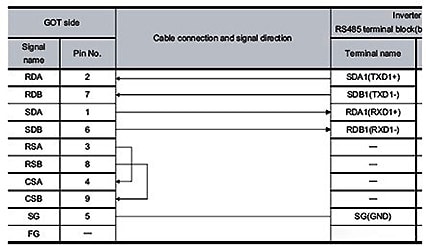

外部接線：三菱的觸摸屏手冊中講到了可以通過觸摸屏的422口和變頻器的485口直接通訊，這條電纜可以自已制作，接線圖如下：

觸摸屏軟件設置：在觸摸屏編程軟件新建工程向?qū)е羞x擇正確的觸摸屏型號以及在連接機器中選擇連接三菱的變頻器，在連接機器的詳細中可以設置和變頻器連接的詳細設置，如通訊波特率、數據位、停止位、奇偶校驗、重試次數等。如下圖所示：

設置好新建向?qū)Ш笤谟|摸屏中編輯畫面，可以做一些按鈕控制變頻器正反轉、停止等，以及監控變頻器電流、電壓、設定變頻器頻率等操作。這些元件的地址在觸摸屏的手冊中有詳細介紹，如控制變頻器正反轉、停止的元件地址是SP122，寫入頻率的地址是SP109等.

    這樣設計好畫面后，給觸摸屏通電下載OS，通訊驅動以及設計的還面。連接好變頻器和觸摸屏的連接電纜，再在變頻器的參數中設置好通訊格式，此處的通訊格式應和觸摸屏中的設置一致，以上全部設置好后，就可以通過觸摸屏直接控制變頻器了。

FR-A740變頻器現在的485通訊口是端子接線式的，除了此口可以和觸摸屏通訊外，與以前的FR-A540一樣的PU口也可以用來通訊，同樣可以直接連接觸摸屏。
