FX5U作為三菱最新推出小型三菱PLC,以基本性能提升、與驅動產品的連接、軟件環境的改善為亮點隆重問世。相對于FX3系列主要特點如下所示：

   1. 內置2路模擬量輸入，1路模擬量輸出

   2. 內置以太網口和RS485端口

   3. 內置4軸定位功能

   4. 可搭配簡易運動模塊實現高級同步控制

   我公司最近有客戶在使用FX5U和MX component通訊時存在著各種各樣的問題，為了能給大家解決問題，海藍機電將

以MX component 4.0和FX5U為例詳細說明設置步驟。（如下所示）

     首先，將PC和PLC的IP地址設置在同一網段，并使用Ping測試，確保網線連接沒問題。

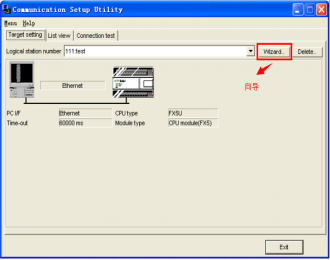

? 啟動通訊設置應用程序

1、啟動通訊設置應用程序后，點擊Wizard（向?qū)В┌粹o。

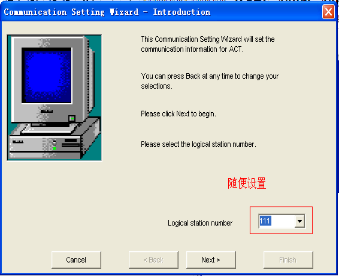

? 邏輯站號設置

1、邏輯站號可以任意設置，設置后點擊NEXT。

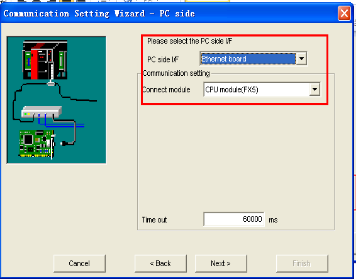

? 通訊PC側設置

 1、計算機側I/F：以太網卡

 2、連接目錄：FX5

 3、通訊超時：默認6000ms

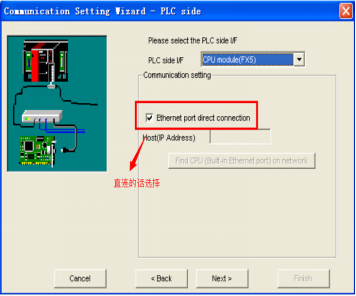

? 通訊PLC側設置

1、當PLC和PC直接連接的話，選擇”以太網端口直連”

2、當通過路由器或交換機連接時，選擇“在以太網中搜尋CPU”，輸入PLC IP地址。

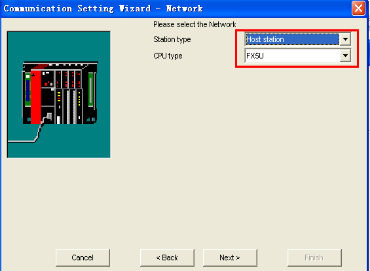

? 通訊網絡設置

 1、站號類型：本站

 2、CPU類型：FX5U

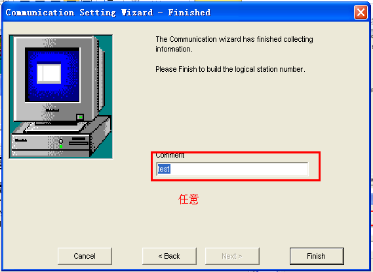

? 輸入注釋

 1、輸入任意注釋名，如“test”

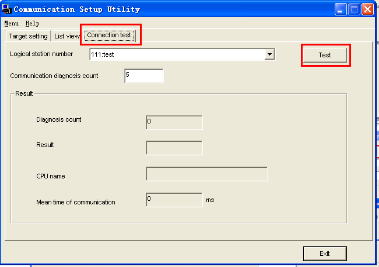

? 通信測試

 1、點擊 <通信測試 > 選項卡后，點擊TSET。
