主站QJ61BT11N三菱plc與遠程I/O站AJ65BTB2-16D、AJ65BTC1-32T之間的通訊

    1、 系統配置圖

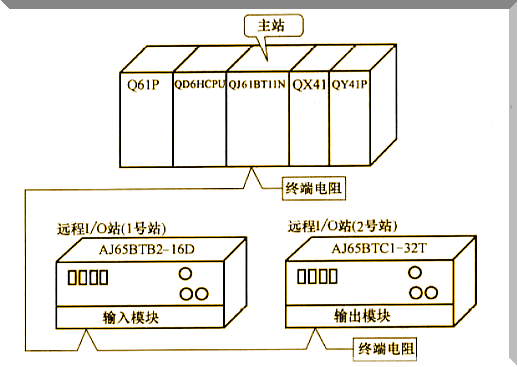

 主站與遠程I/O站的系統配置圖如圖一

2、系統構成壞境

     硬件：  Q06HCPU、QJ61BT11N、QX41、QY41P、AJ65BTB2-16D、AJ65BTC1-32T、

              CC-Link專用電纜以及終端電阻（110歐1/2W）

              DC 24V開關電源（給遠程I/O模塊供電）

3、模塊設置

 （1）主站的設置

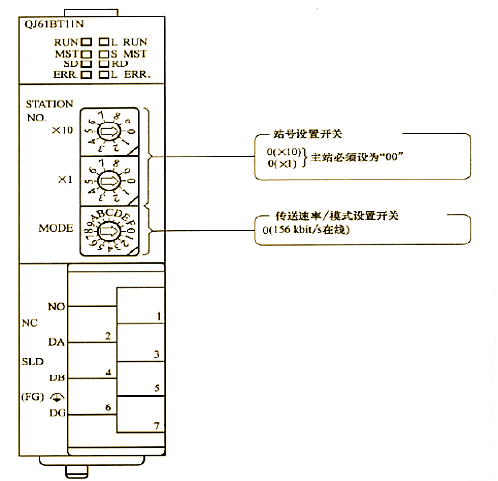

 主站開關設置為，站號設置開關：00 傳輸速度/模式設置開關：0  如圖二：

圖一：

圖二：

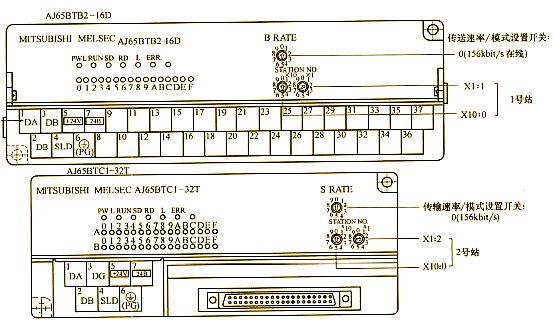

（2）遠程I/0站的設置為，AJ65BTB2-16D模塊的站號設置開關：01   AJ65BTC1-32T模塊的站號設置開關：02   ，他們的傳輸速度/模式設置開關都設置為：0    如下圖所示：

  4、線路連接

   （1）CC-Link專用電纜連接。用CC-Link專用電纜連接模塊，兩端加終端電機，如下圖所示。在連接前一定要斷開電源。

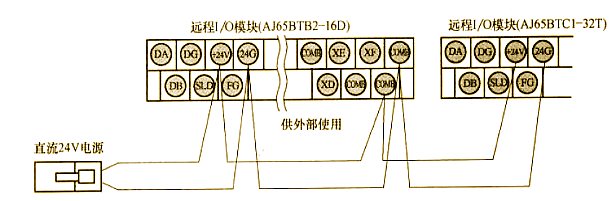

  （2）直流24V線路連接。遠程I/O站（內部和外部I/O）的直流24V電源線的連接如下圖所示。連接前一定要斷開電源，注意正負極性。

 5、軟件設置步驟

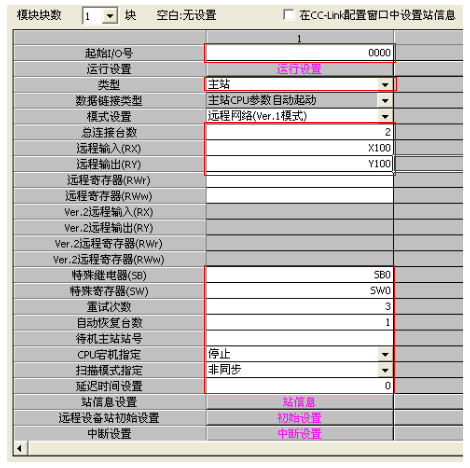

（1）網絡參數/自動刷新參數。在工程數據列表窗口中依次選擇：【參數】——【網絡參數】——【CC-link】 。在窗口對話框中的【模塊數】中選擇“1”塊；

 【起始I/O號】輸入“0000”

 【類型】“主站”

 【模式設置】“遠程網絡-Ver.1模式

 【總連接個數】“2”

 【遠程輸入（RX）刷新軟元件】“X100”

     【遠程輸出（RY）刷新軟元件】“Y100”

     【特殊繼電器（SB）刷新軟元件】“SB0”

     【特殊繼電器（SW）刷新軟元件】“SW0”

如下圖所示：

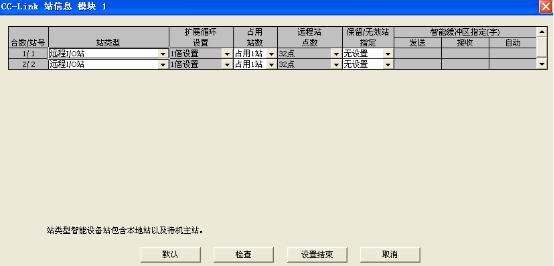

 （1）站信息。單擊上圖“站信息”按鈕，在對話框設置為

6、編程

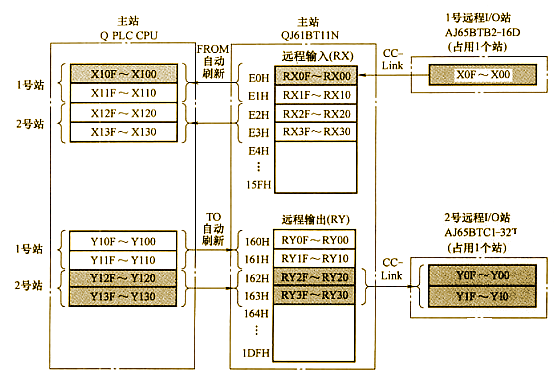

  （1）數據的刷新。Q CPU主站的緩沖存儲器的遠程I/O站的刷新關系（RX/RY）。如下圖所示：

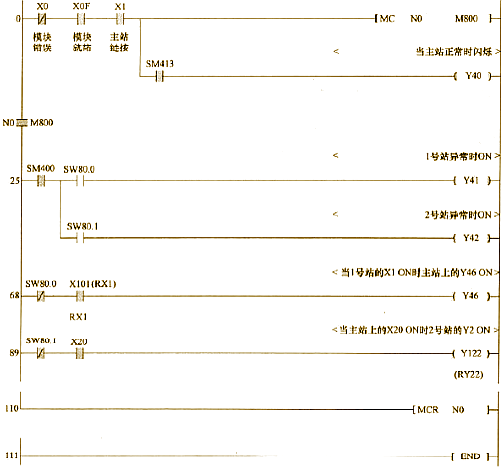

（2）順控程序的示例程序如下所示：
