眾所周知三菱觸摸屏2000系列都是自帶以太網接口，GT2310-VTBA是一款10.4寸的高性價比觸摸屏，廣泛應用于各行各業。而QJ71E71-100則是三菱PLC Q系列以太網接口模塊，很多客戶在使用GT2310-VTBA和QJ71E71-100通訊時，對于觸摸屏和PLC的參數設置存在著很多的疑惑，今天，海藍機電將為大家詳細講解觸摸屏和PLC的參數設置，希望能為大家解決以太網通訊方面遇到的問題。（更多技術問題可撥打400-8819-130咨詢，或登錄我們的官方網站：http://www.jatrabd.com）

      三菱觸摸屏GT2310-VTBA和QJ71E71-100通訊設置主要就是兩個方面：1、觸摸屏連接機器設置 2、PLC以太網設置

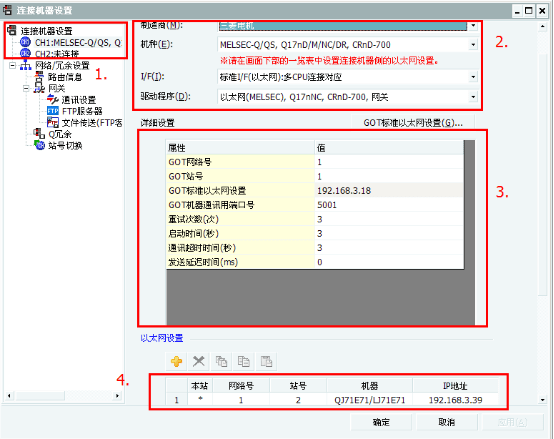

? 觸摸屏連接機器設置

    1、選擇通道：CH1或CH2

    2、選擇連接的設備型號及驅動程序（如下設置）

       制造商：三菱電機

       機種：根據連接機種設置

       I/F：標準 I/F( 以太網 )：多 CPU 連接對應

       驅動程序：以太網 (MELSEC)，Q17nNC，CRnD-700，網關

    3、詳細設置

       GOT網絡號：默認為1

       GOT站號：默認為1（請不要和所連接設備站號設置一樣）

       GOT以太網設置：設置以太網IP地址

       GOT機器通訊端口號： 選擇以太網 (MELSEC），Q17nNC，CRnD-700（默認：5001）

                        選擇以太網 (FX),網關時（默認：5019）

       其他選項按默認設置就好

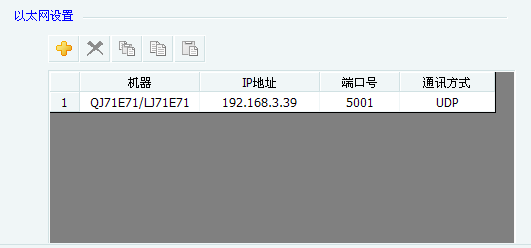

    4、以太網設置

       本站：顯示本站（本站標注*號）

       網絡號：和觸摸屏網絡號設置一至

       站號：連接目標站號

       機器：選擇連接目標以太網模塊的機種

       IP地址：連接目標的IP地址

       端口號：根據機種的選擇，端口號不一樣

               ? [RCPU][QnUDE(H)]：5006( 固定 )

               ? [RJ71EN71][Q17nNC]、[QJ71E71]、[AJ71QE71]：5001(固定 )

               ? [FX]：使用 FX 3U -ENET-L 時，5551

                       使用 FX 3U -ENET-ADP 時，5556

                       使用以太網端口內置 FXCPU 時，5556

   通訊方式：[ 機種 ] 選擇了 FX 時，通訊方式為 TCP( 固定 )

? PLC參數設置

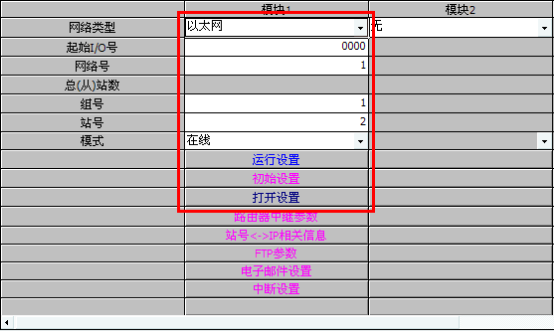

1、基本組態

    包括網絡類型、模塊其實I/O號、網絡號、組號、站號，根據觸摸屏設置來定

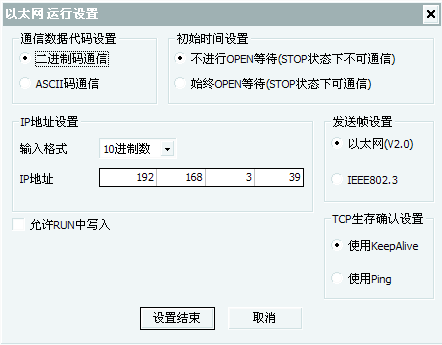

2、以太網運行設置

       只需設置PLC IP地址即可，其他選項都使用默認設置

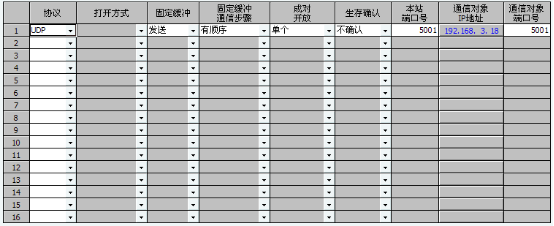

    3、打開設置

       協議：UDP

       本地站端口號：5001

       通訊對象IP：觸摸屏IP地址

       通訊對象端口號：5001
