1.  FX系列三菱PLC型號的含義

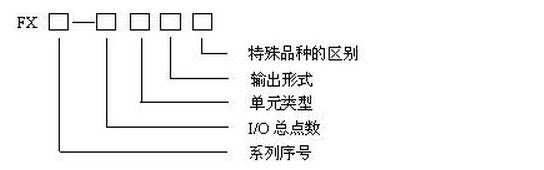

FX系列可編程控制器型號命名的基本格式為：

說明：

系列序號：1S，1N，1NC，2N，2NC，3U，3UC，3G。

I/O總點數：每個系列有10、14、16、32、48、64、80、128點等不同輸入輸出點數

單元類型：M—–基本單元；                       E—-輸入輸出混合擴展模塊；

EX—-輸入專用擴展模塊；                         EY—輸出專用擴展模塊；

輸出形式： R—–繼電器輸出；                     T—-晶體管輸出；

S—–晶閘管輸出

三菱PLC特殊品種區別：

D—–DC電源，DC輸入；                           AI—AC電源，AC輸入；

H—–大電流輸出擴展模塊(1A/1點)；                V—-立式端子排的擴展模塊；

C—–接插口輸入輸出方式；                        F—-輸入濾波器1ms的擴展模塊；

L—–TTL輸入型擴展模塊；                         S——獨立端子(無公共端)擴展模塊。

例如：FX2N—32MRD含義是：FX2N系列，輸入輸出總點數為32點，繼電器輸出、DC電源，DC輸入的基本單元。

例如：FX—4EYSH含義是：FX系列，輸入點數0點，輸出點數4點，晶閘管輸出，大電流輸出擴展模塊。

2.  三菱FX系列PLC

三菱FX系列PLC具有龐大的家族?，F(xiàn)在常用的基本單元(主機)有FX1S、FX1N、FX1NC、FX2N、FX2NC、FX3U、FX3UC、FX3G，FX5U，9個系列。每個系列又有10、14、16、32、48、64、80、128點等不同輸入輸出點數的機型，每個系列還有繼電器輸出、晶體管輸出、晶閘管輸出三種輸出形式。

三菱PLC若特殊品種一項無符號，說明通指AC電源、DC輸入、橫排端子排；繼電器輸出：2A/點；晶體管輸出：0.5A/點；晶閘管輸出：0.3A/點。

例如：FX2N-48MRD含義為FX2N系列，輸入輸出總點數為48點，繼電器輸出，DC電源，DC輸入的基本單元。

三菱PLC－FX系列還有一些特殊的功能模塊，如模擬量輸入輸出模塊、通信接口模塊及外圍設備等，使用時可以參照FX系列PLC產品手冊。
