當使用三菱PLC Q13UDEH和組態王6.55 進行通信，使用Melsec_Ethernet.dll（60.3.14.30）驅動。使用該驅動時應注意，勾選“允許RUN中寫入（FTP與MC協議）” 選項。否則會出現變量只能讀取不能寫入的現像

1. 使用內置以太網模塊

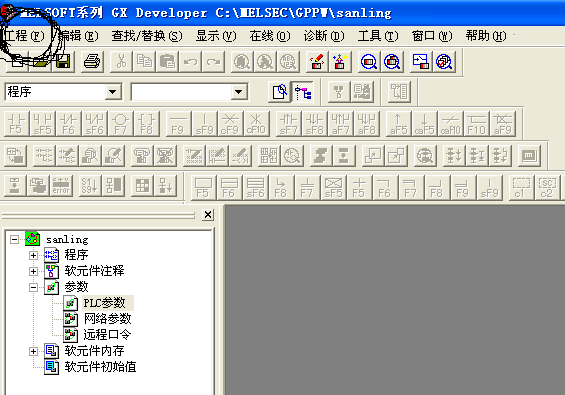

（1）首先使用三菱編程軟件新建工程：

（2）點擊設置“PLC參數”

（3）選擇“內置以太網板設置”

（4）點擊“開始設定”

（5）設定內置以太網參數

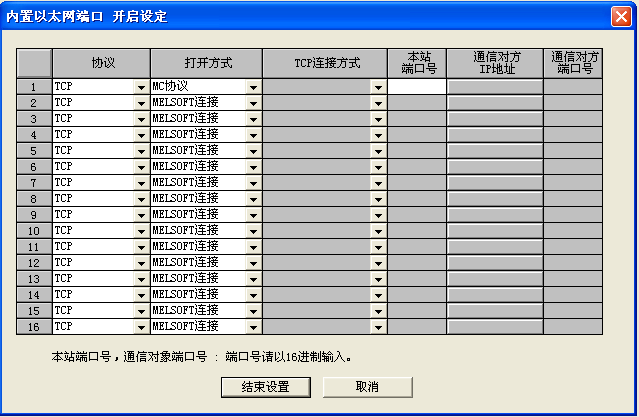

*如果選用TCP協議則打開方式務必選取“MC協議”

如果需要多上位訪問可以添加多個MC協議，添加多個端口號。

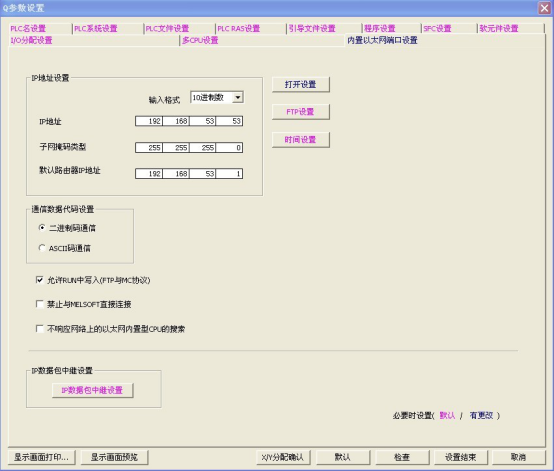

（6）下圖中紅色框中的選項一定要勾上，否則會出現變量只能讀取不能寫入的現象。

 注意本站號：當打開時是10進制，這里必須把10進制轉化成16進制，以方便組態王中使用。

2. 使用外置以太網模塊

（1） 第一個步驟同使用內置以太網模塊，本例以外置三菱以太網模塊QJ17E71-100為例；

（2） 設置“網絡參數”

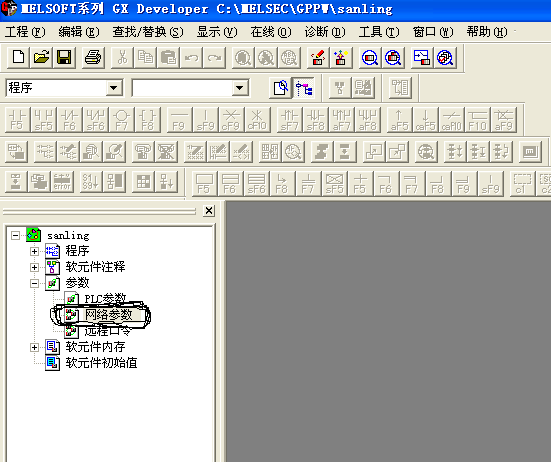

（3） 點擊“MELSECNET/以太網”

（4） 配置外置以太網模塊

可按照實際情況選擇上圖中的“網絡類型”，“起始I/O號”，“網絡號”，“組號”，“站號”，并選擇對應“模式”。

（5） 點擊“操作設置”

注意一定要選取黑色框中的選項，否則會造成設備初始化失敗

（6）點擊“初始設置”

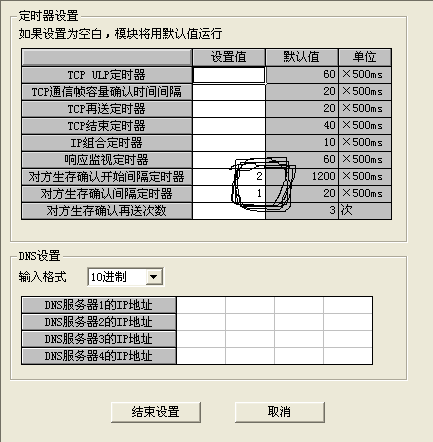

黑色框選中的選項請?zhí)顚戄^小的數值

（7）點擊“打開設置”

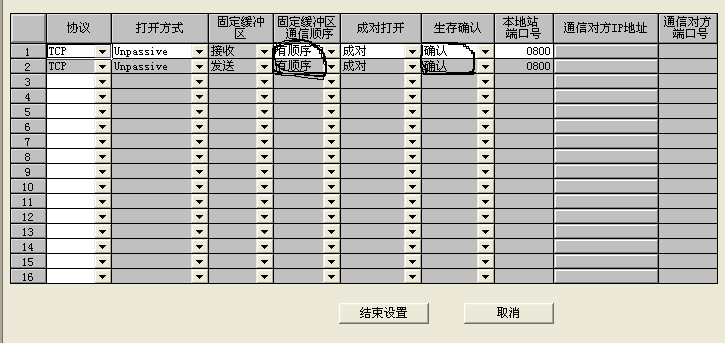

上圖是選擇TCP通訊協議時的情況，圖中鉛筆圈定的兩個地方要注意，第一處一定要選“有順序”否則會引起通訊失敗，第二處一定要選 “確認”，這樣才能與上一圖中的設置相對應，否則會導致通訊恢復需要很長時間。

當選擇TCP通訊協議時最后一位一定要設為1，因為1代表TCP通信協議

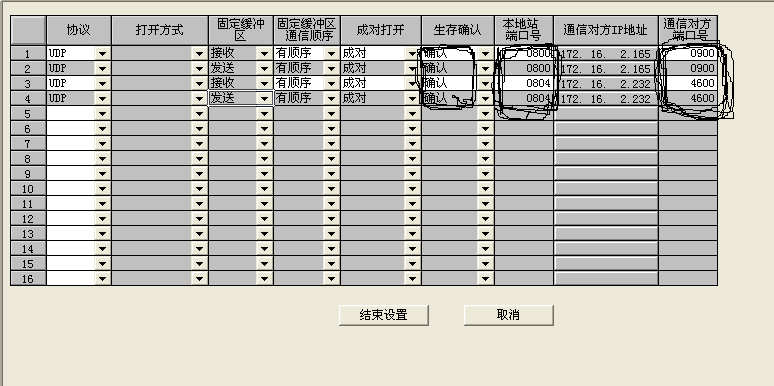

選擇UDP通訊協議時三處紅色框之處都要注意，第一處同樣要選確認，理由同上，第二處和第三處沒有確定的值，一般建議最好使用700以后的端口。這里要強調的是當我們選擇設備時，設置設備地址時地址中的端口值要與此圖一致，如下圖

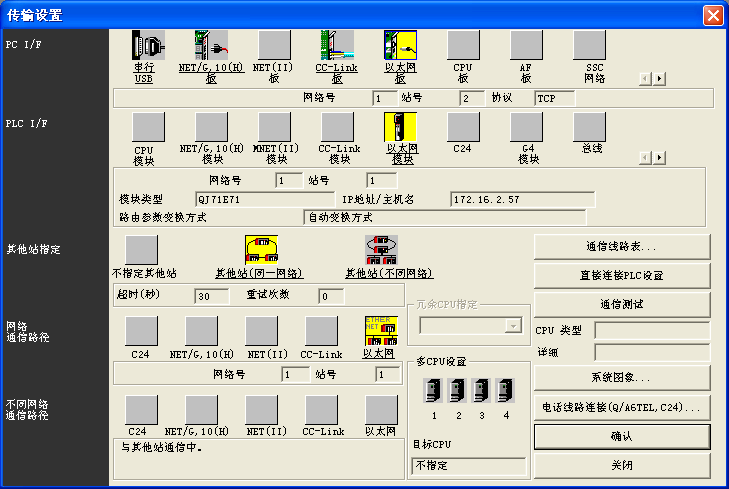

（8）點擊傳輸設置

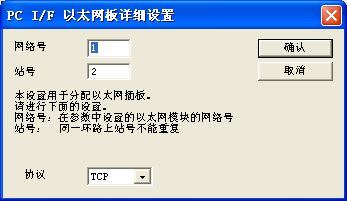

（9）選擇“以太網板”

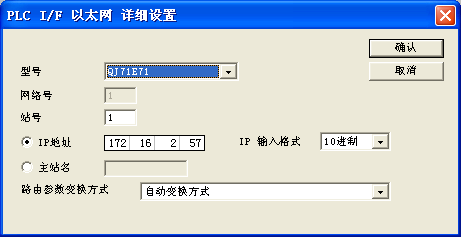

此處要在注意協議的選擇，如果不能和地址中的最后一項相對應（0代表UDP通訊，1代表TCP通訊）則會導致通訊失敗。

（10）點擊“以太網模塊”

組態王中設置：

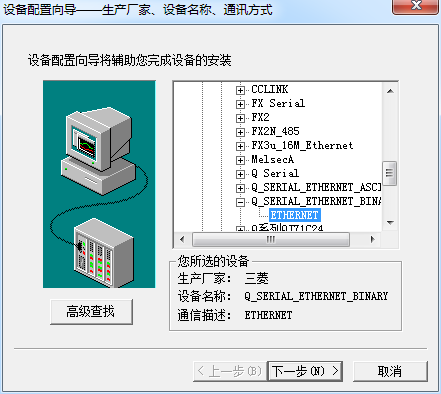

選擇以上設置，如果用的ASCII碼則使用第一個

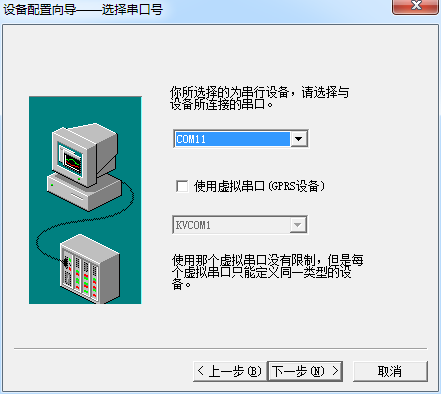

最好選擇COM10以后的串口

本設備的地址格式及地址范圍

設備地址格式為：

aaa.bbb.ccc.ddd(10進制):PLCport(16進制):ComputerPort(16進制):t(10進制)：TransType(10進制)

其中：aaa.bbb.ccc.ddd為PLC指定的IP地址，(aaa、bbb、ccc、ddd 范圍均為0-255)

PLCport為PLC指定的端口號，(0-FFFF)

ComputerPort為PC 端指定端口號,(0-FFFF)

t是連接超時（單位秒)，

TransType為0代表采用UDP，為1采用TCP進行通訊。

注意：整個網絡的PC和PLC，aaa.bbb.ccc部分要相同，ddd和PLCport,ComputerPort部分不要重復

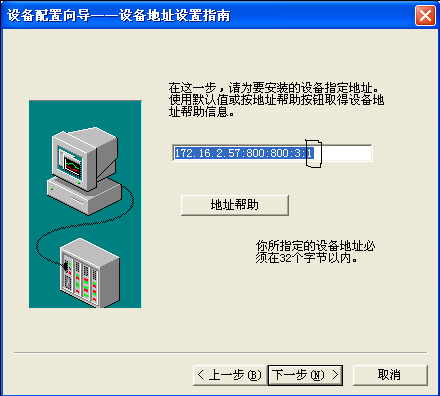

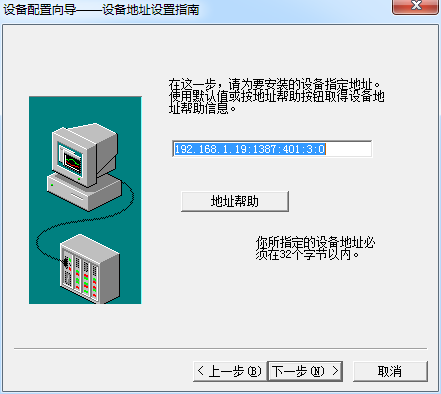

特別注意（本人就是犯了這個錯誤一直通信不上）：這里的PLC指定端口號是1387，但是在PLC里一定要看好是不是寫的10進制的4999，或者在plc轉化一下。在組態王中一定要寫16進制，PLC應該要跟組態王一樣用16進制或轉換成10進制的數。如:192.168.1.8:800:401:3:1,組態王中的定義與PLC軟件中的配置對應如下

此時最后一位一定要設為0，因為0代表UDP通信協議

IP地址不要填錯，否則會導致通訊。失敗然后將這些參數設置寫入PLC，確認寫入PLC后，便可進行在線監視。
