一、所需硬件：

1、三菱 FX3U 系列 PLC

2、三菱 FX3U-485ADP-MB

3、三菱 FX3U-CNV-BD

4、臺達 VFD-M 系列變頻器二、程序解釋：

通信參數：數據位：8 位校驗位：偶校驗停止位：1 位

波特率：9600bps

變頻器從站地址：01請變頻器參數設置跟 PLC 一致

1、X0 為正傳啟動變頻器

2、X1 為反轉啟動變頻器

3、X2 為停止變頻器

4、X3 為寫頻率，預寫的頻率值保存在 D0 里，比如要給變頻器寫 25HZ 的話，應該先給 D0 預寫 2500（10 進制，精度是 0.01）

程序分段解釋如下：

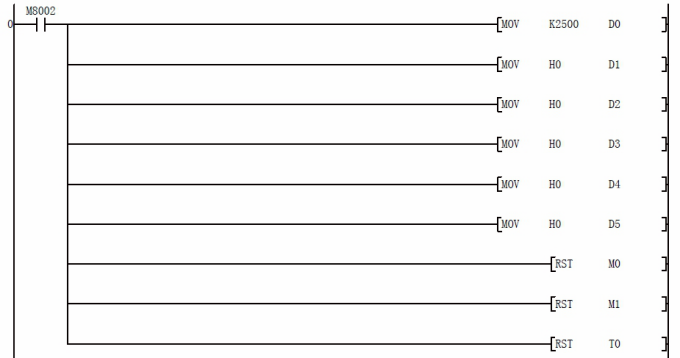

初始化操作，特別說明的是，初始化的時候預設變頻器頻率值是 25HZ

第一行：表明是使用 RS485 方式、波特率是 9600bps、停止位 1 位、偶校驗方式、數據長度為 8 位

第二行：表明 PLC 通信協議選擇為 MODBUS RTU，且做 MODBUS RTU 主站第三行：表明變頻器響應 PLC 命令的最大時間是 1000ms，即就是 1 秒

第四行：MODBUS RTU 3.5 字符響應時間，設置時，應該大于 3.5 字符時間即可，這里設置為 400ms 第五行：是信息對信息的延遲時間，這里設置為 10ms 第六行：主站命令錯誤從試次數，設置為 0

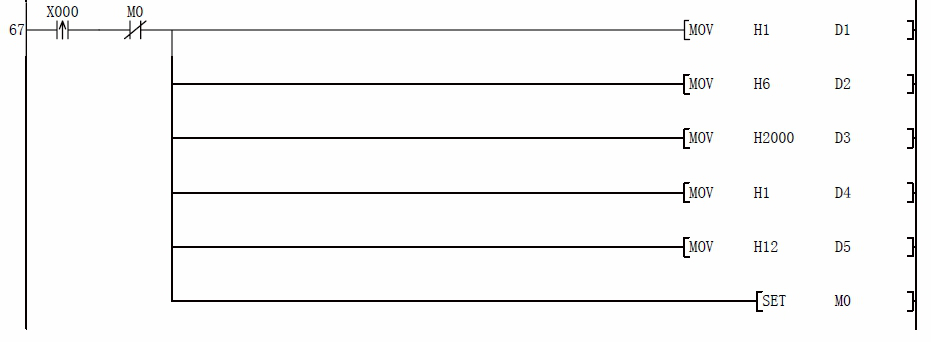

正傳變頻器命令段D1：變頻器從站地址，這里設置為 H0001

D2：MODBUS RTU 寫寄存器功能碼，為 H0006

D3：寫變頻器啟動/停止寄存器地址，查閱變頻器手冊可知道為 H2000

D4：PLC 預寫的寄存器個數，這里一定要設置為 H0001，因為功能碼 06 就指的是給單個寄存器寫數據的

D5：正傳寄存器數據，查閱變頻器手冊可知為 H0012反傳變頻器命令段

D1：變頻器從站地址，這里設置為 H0001

D2：MODBUS RTU 寫寄存器功能碼，為 H0006

D3：寫變頻器啟動/停止寄存器地址，查閱變頻器手冊可知道為 H2000

D4：PLC 預寫的寄存器個數，這里一定要設置為 H0001，因為功能碼 06 就指的是給單個寄存器寫數據的

D5：反傳寄存器數據，查閱變頻器手冊可知為 H0022

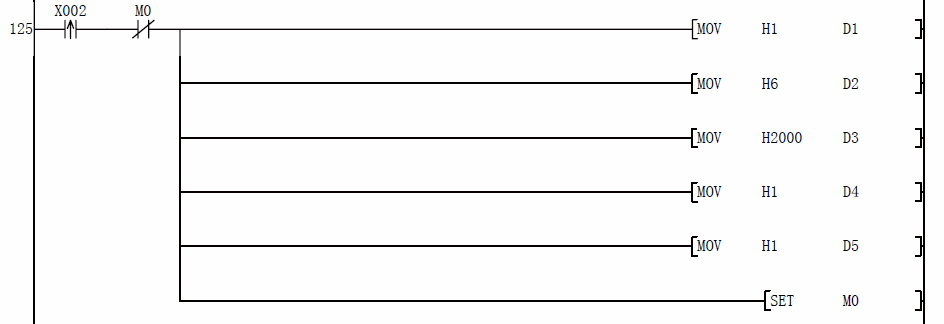

停止變頻器命令段D1：變頻器從站地址，這里設置為 H0001

D2：MODBUS RTU 寫寄存器功能碼，為 H0006

D3：寫變頻器啟動/停止寄存器地址，查閱變頻器手冊可知道為 H2000

D4：PLC 預寫的寄存器個數，這里一定要設置為 H0001，因為功能碼 06 就指的是給單個寄存器寫數據的

D5：停止寄存器數據，查閱變頻器手冊可知為 H0001

寫頻率變頻器命令段D1：變頻器從站地址，這里設置為 H0001

D2：MODBUS RTU 寫寄存器功能碼，為 H0006

D3：寫變頻器頻率寄存器地址，查閱變頻器手冊可知道為 H2001

D4：PLC 預寫的寄存器個數，這里一定要設置為 H0001，因為功能碼 06 就指的是給單個寄存器寫數據的

D5：寫頻率寄存器數據，先給 D0 預寫想要的頻率值后，然后按下 X3 即可把預想的頻率寫入變頻器，比如預想寫如 21.22HZ 的話，那么應該首先給 D0 賦值 K2122，然后按下 X3 即可寫入頻率

延時觸發 ADPRW 指令，延時時間可做調整，這里是 100ms，也可以再短一些，比如 10ms，20ms，50ms 等

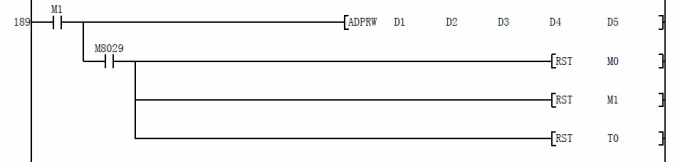

ADPRW 指令段

剛才講過了D1：是從站地址D2：是功能碼D3：是寄存器起始地址D4：是讀或者寫的寄存器個數D5：是讀或者寫的緩沖區

M8029 是 ADPRW 指令完成標志位，當 ADPRW 指令完成后，復位 M0 M1 T0 等。
