三菱FX3U系列PLC輸出接線方法

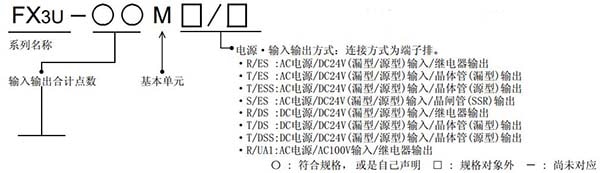

不管使用哪種型號的三菱PLC，都需要掌握其接線方式，明白三菱PLC所接電源是多少，知道怎么把信號接入到PLC里面，怎么用PLC的輸出信號來控制負載，模擬量信號的輸入和輸出怎么接，等等我們都需要掌握，在了解接線方式前，我們需要先了解此三菱PLC的型號，清楚了型號后我們才能夠更好的來接線。如圖所示為三菱FX3U系列PLC的型號說明

從上圖型號說明中我們可以看出對于三菱FX3U系列PLC來說， 他的輸出分為繼電器輸出和晶體管輸出和晶閘管輸出。而晶體管輸出可以分為源型輸出和漏型輸出兩種類型。

繼電器輸出接線：如果是繼電器輸出的三菱FX3U系列PLC在接線的時候應該注意電壓的范圍，對于直流應使用DC30V以下，對于交流應使用AC240V以下的電源。

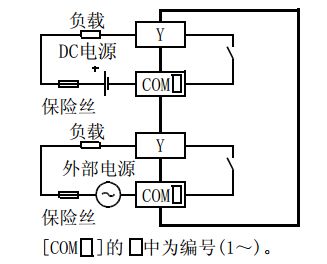

三菱plc接線圖如圖所示：

因其為繼電器輸出型，所以對于電壓的接法來說，在接線的時候可以不考慮正負的問題。

晶體管輸出：

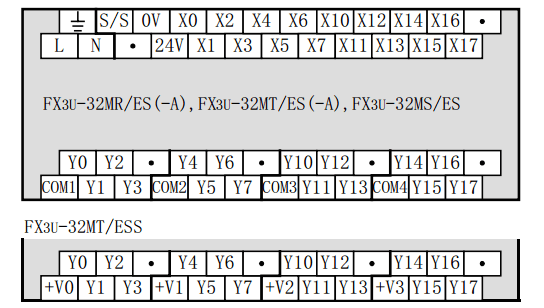

晶體管輸出的PLC其輸出所接電源為DC5V~Dc30V。如何來判斷其是源型輸出還是漏型輸出呢？主要有一下兩個方面，如下圖所示：

1、對照上圖型號說明，根據型號判斷：T/ES：表示漏型輸出，T/ESS：表現源型輸出。

2、根據公共端來判斷：對于漏型輸出，公共端為負，用的是Com表示。而對于源型輸出，公共端為正，用+V表示。

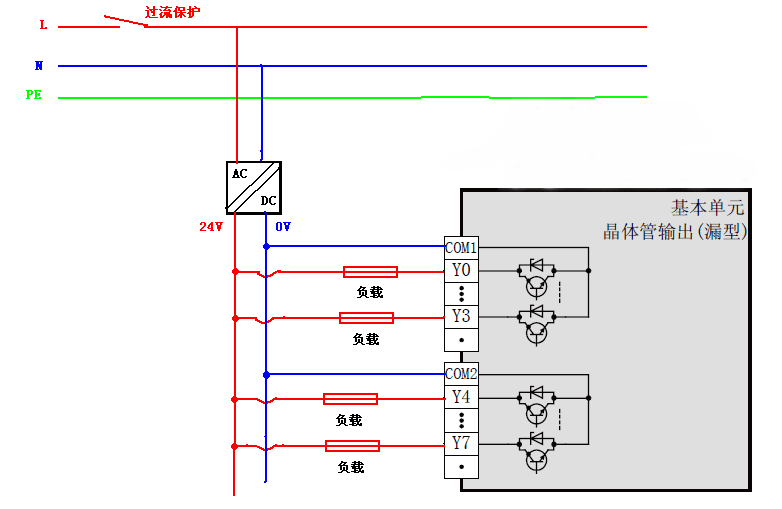

漏型接線：

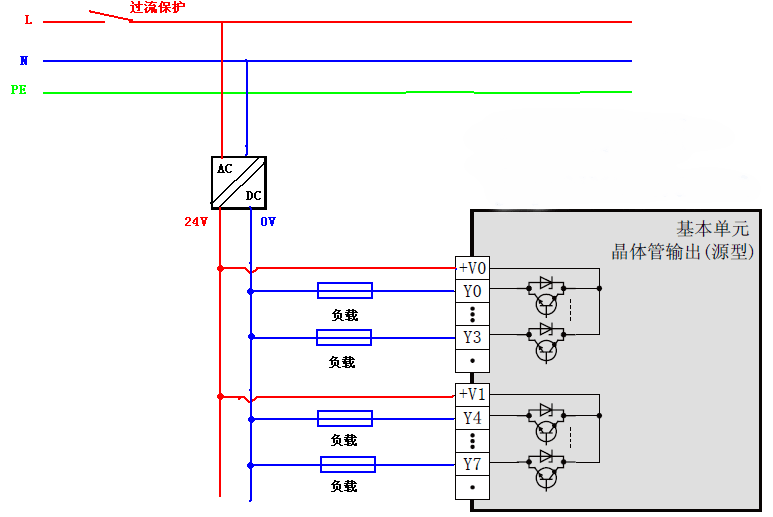

源型接法：

晶閘管輸出：

使用電源為AC100V或是AC200V，因使用的是交流電源，所以在接線的時候可以不考慮正負方向。

晶閘管三菱PLC的型號為S/ES

    以上便是三菱FX3U系列PLC輸出接線方法，希望對您能有所幫助。更多精彩實用的三菱plc技術資訊，請訪問海藍機電官網！
