三菱plc控制的應用非常廣泛，今天主要講的是三菱plc搭配三菱FX系列模塊來控制溫度的案例。

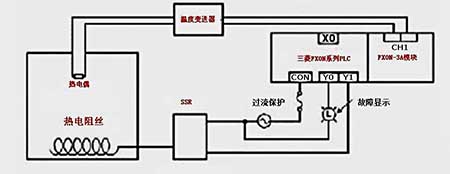

       溫度控制系統廣泛運用于工業控制的多個領域，溫控系統控制方法的好壞、運行性能的臺適與否，直接影響到產品質量、運行效率等．plc在溫度控制系統中得到了有效的運用，為溫控系統提供安全可靠和比較完善的解決方案。三菱FX系列plc控制的溫度控制系統，由plc作為核心構成的系統可方便地運用軟件設置、調整參數，利用模擬功能模塊和功能指令，在外圍電路的配臺下實現溫度模擬信號采集、 A / D 轉換與處理。如下圖所示為溫度控制系統圖。I/O分配：XO：開始控制;Y0:故瞳顯示;Y1:電加熱器

        溫度控制原理是:測溫電路將溫度的變化轉換成電壓信號（0-5V)，再將電壓信號輸入到plc模擬通道中。plc通過指令讀入模擬量，并轉換成數字量，再通過比較指令將輸入量與程序給定值相比較，從而作出相應的操作。若輸入量小于給定值，則說明實際溫度小于要求溫度，plc將接通加熱接觸器，開始加熱；若輸入值大于給定值，則說明實際溫度大于要求溫度，plc將斷開加接觸器，停止加熱。溫度的調控就是對熱電陽絲的通斷電的控制。要加溫，使熱電阻絲通電；要降溫，使熱電阻絲斷電。熱電阻絲通斷電由加熱接觸器控制。本設計采用的模擬模塊是 FX0N-3A特殊功能模塊。FX0N-3A特殊功能模塊有兩個輸入通道和一個輸出通道，輸入通道輸入模擬信號并轉換為數字信號，輸出通道接收數字信號并把它們轉換為等量的模擬信號輸出。

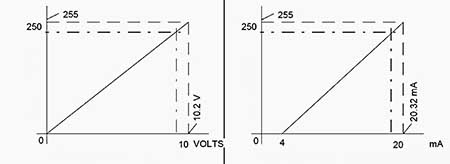

       FXON-3A運用時，電流輸入／輸出或電壓輸入／輸出值超過0到10VDC之間時必須重新調整補償和增加，模塊不容許2個通道輸入不同性質輸入量。本設計中只要輸入電壓值，故只選用1通道，由溫控電路輸入的電壓值在0-5V間變化，轉換后的數字量將在 0-125之間變化。

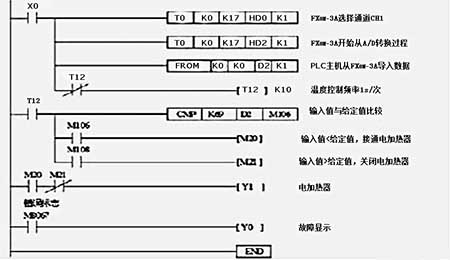

       溫度調控由plc實現。要求溫度為70℃，程序設定值為88 ；要求溫度為44℃，程序設定值為55；要求溫度55℃，程序設定值為69；要求溫度為55℃，程序設定值為69。測溫電路程序設計：生產的溫度要求在40℃-70℃之間， FX0N-3A模擬功能模塊輸入電壓要求在0-10V之間，本設計采用的測溫電路的溫度測量范圍是0-100℃，輸出變化電壓范圍是0-5V 。
