三菱PLC中保持電路是很常用的一種電路，當外部輸入開關為按鈕時，可以通過保持電路按一下按鈕保持一直輸出，這就是保持電路，類似電氣圖中自鎖。我們以三菱PLC為例編寫保持電路。

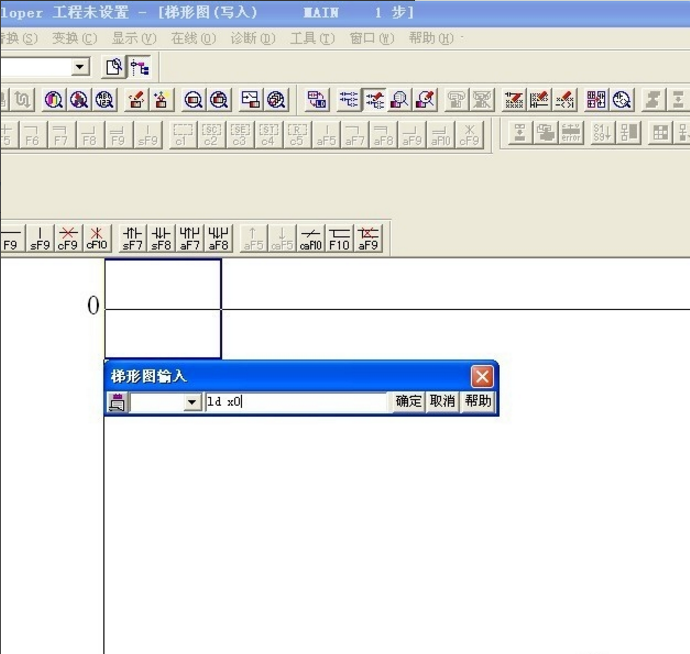

    一、我們以X0作為外部輸入信號，且X0外部接按鈕。在PLC軟件的左母線右側點擊鼠標，輸入"ld x0"。

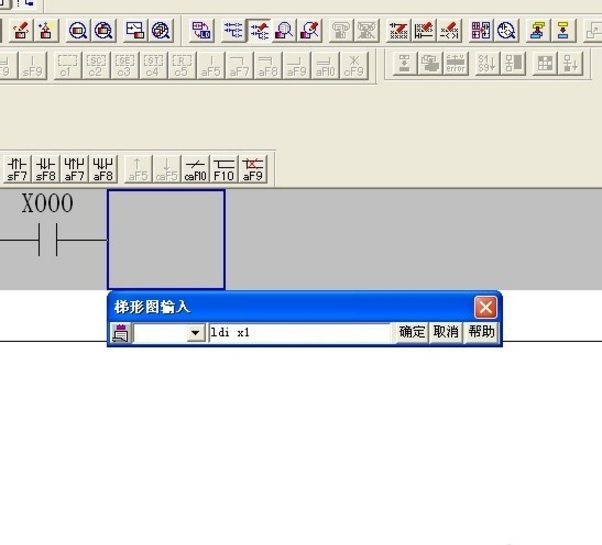

    二、保持電路需要有按鈕控制其斷開，我們選擇以X1接外部按鈕控制其斷開，在PLC軟件用X1的常閉觸點連接X0，輸入“l(fā)di x1”。

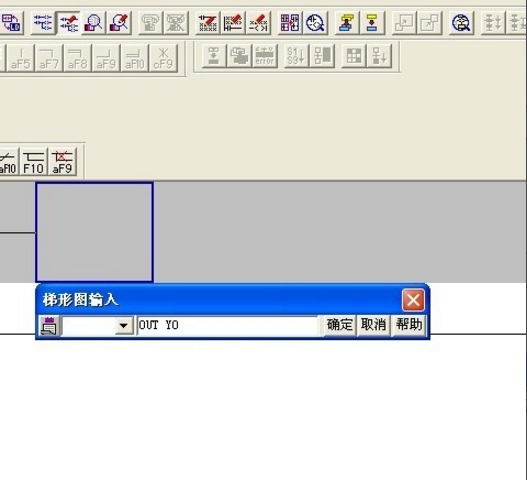

    三、將Y0作為PLC的輸出，在X1的常閉觸點后輸入“OUT Y0”.

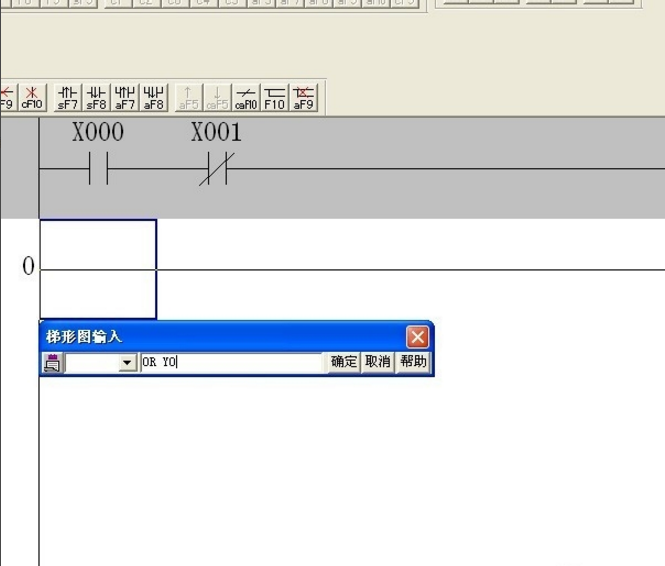

    四、第一步程序中只有按鈕在按下狀態時才可以使Y0有輸出，按鈕松開輸出也隨之斷開。只有在按鈕的X0兩端并聯Y0的常開觸點才能使Y0的輸出保持。輸入“OR Y0”

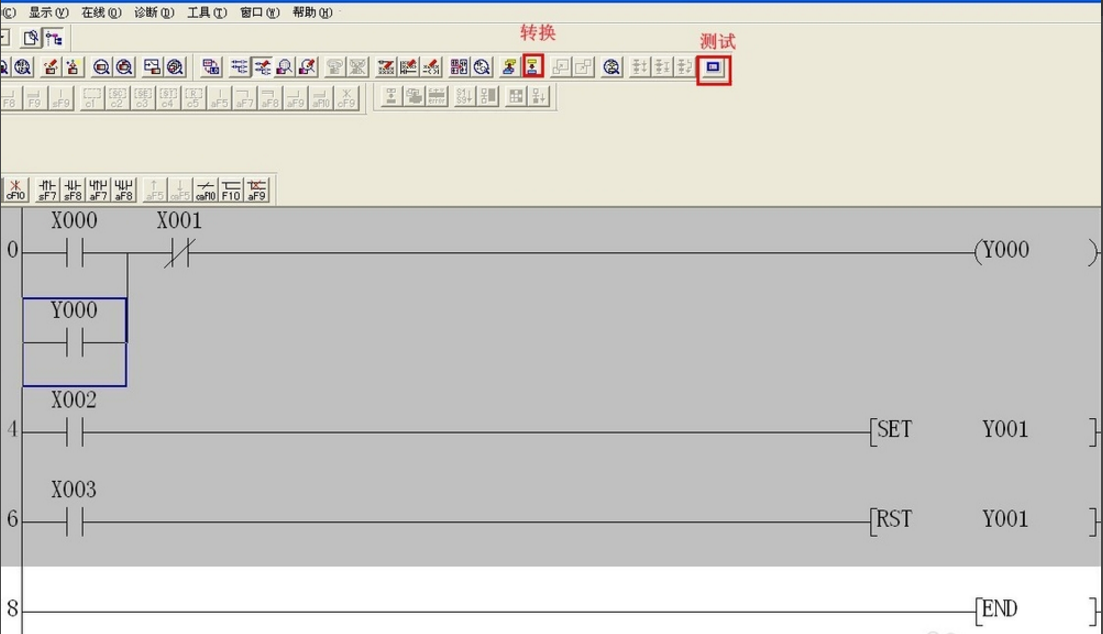

    五、若不采用自鎖的方式控制Y0，可以使用置位和復位指令來保持輸出狀態，如第4和6步。編寫好程序之后按F4進行轉換，然后按測試按鈕將程序寫入模擬PLC.

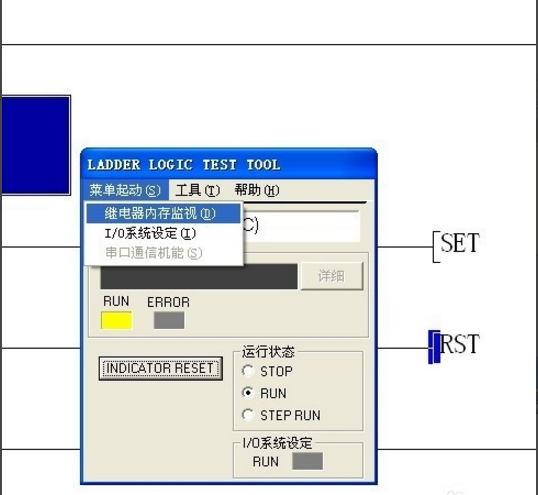

    六、點擊測試對話框的“菜單啟動”—繼電器內存監視。

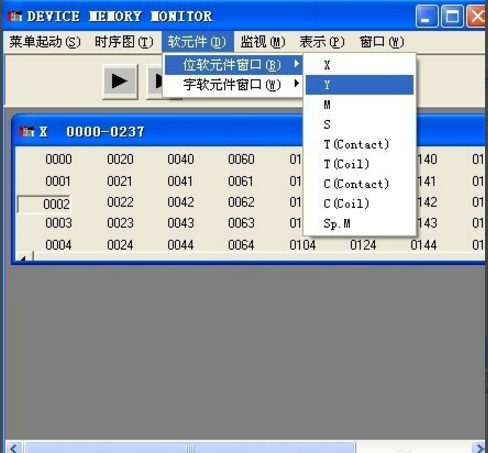

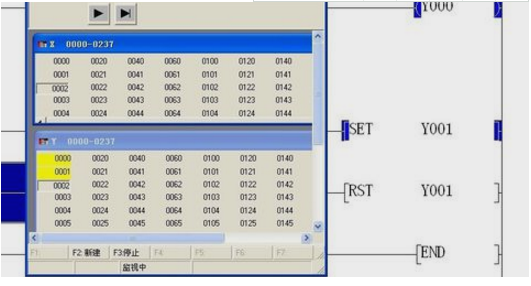

    七、在監控對話框中調出X和Y監控頁面，點擊軟元件—位軟元件窗口。這時可以點擊X0和X2，雙擊兩次X0相當于按鈕功能，這時發現Y0已經保持輸出狀態，再次按X1解除。按下X2會使Y1保持輸出，按下X3才能復位Y1。
