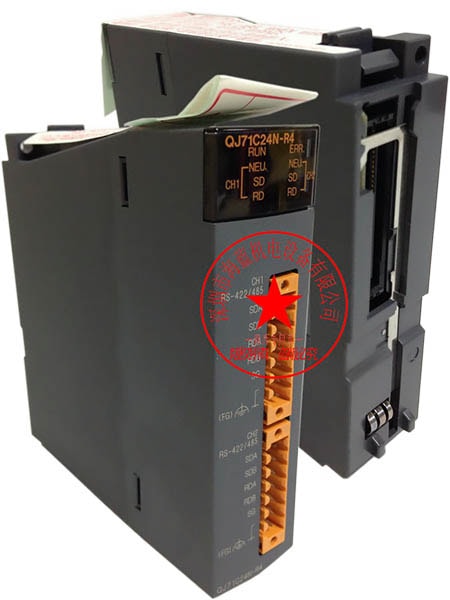

QJ71C24N-R4三菱PLC串口通訊模塊產品詳細介紹：

【CH1】：RS-422/485標準(雙片嵌入式端子排)
【CH2】：RS-422/485標準(雙片嵌入式端子排)
【QJ71C24N-R4通信方式】
    線路：全雙工通信/半雙工通信
    MC協議通信：半雙工通信
    無順序協議通信：全雙工通信/半雙工通信
    雙向協議通信：全雙工通信/半雙工通信
【同步方式】起止同步方式
【傳送速度】
    50/300/600/1200/2400/4800/9600/14400/19200/28800/38400/57600/115200/230400bps
    只有在CH1端才可以使用230400bps。(在CH2端不能使用)
    2個接口的合計傳送速度可以在230400bps以內使用。
    使用收發數據監視功能時，2個接口的合計傳送速度可以在115200bps以內使用。
【數據格式】
    起始位：1
    數據位：7/8
    奇偶位：1(垂直奇偶)/無
    停止位：1/2
【訪問循環】
    MC協議通信:
    安裝站可編程控制器CPU的END處理時進行1個請求的處理。
    對于處理請求掃描次數/鏈接掃描次數，根據請求內容而有所不同。(參閱參考手冊)
    無順序協議通信/雙向協議通信:每次發送請求時執行發送，可以進行常時接收。
【出錯檢查】
    奇偶校驗：有全協議對象時通過參數選擇奇數/偶數。
    和校驗代碼：用于MC協議/雙向協議時通過參數選擇。用于無順序協議時通過用戶登錄幀選擇。
【傳送控制】DC1/DC3(Xon/Xoff)控制、DC2/DC4控制
【線路結構(連接)(*2)】
    RS-232：無
    RS-422/485：1:1, 1:n, n:l, m:n
【線路結構(數據通信)】
    RS-422/485：
    ESC協議通信：1:1, 1:n, m:n
    無順序協議通信：1:1, 1:n, n:l
    雙向協議通信：1:1
【傳送距離(總延長距離)】
    RS-422/485：最大1200m(總延長距離)
【快閃卡寫入次數】 對于同一區域最多10萬次
【輸入輸出占用點數】32點1插槽(I/O分配:智能32點)
【推薦電纜】
    RS-232：7/0.127 口P HRV-SV 外徑8.5mm以上(沖電線株式會社制 在口部分指定對數)
    RS-422/485
    SPEV (SB) -MPC-0.2*3P外徑約6.5mm(三菱電線工業株式會杜制)
    SPEV (SB) -0.2*3P 外徑約7.5mm(三菱電線工業株式會杜制)

相關推薦產品：三菱串行通信模塊QJ71C24N-R2，三菱串行通信模塊QJ71C24N（點擊橙色字體鏈接進入）
