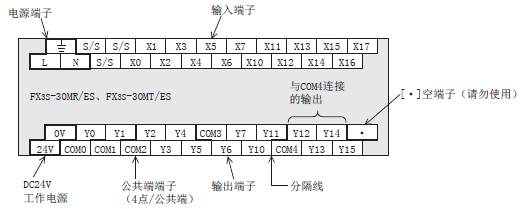

三菱PLC FX3S系列端子排列的閱讀方法-FX3S端子排列說明(FX3S端子連接事項)

2、DC24V供給電源的顯示
   AC電源型為[0V]、[24V]端子。
   DC電源型中沒有供給電源，因此端子顯示為[·]。
   請勿在[·]端子上接線。
   關于外部接線，請務必參考后述的電源接線的說明。
3、輸入端子的顯示
   AC電源型、DC電源型的輸入端子顯示相同。
   但輸入的外部接線不同。
   關于外部接線，請務必參考后述的輸入接線的說明。
4、連接在公共端上(COM□)的輸出的顯示
   輸出是由1點、4點中的某一個單位共用1個公共端構成的。
   公共端上連接的輸出編號(Y)就是“分隔線”用粗線框出的范圍。
   晶體管輸出(源型)型的[COM□]端子即[+V□]端子。
