三菱PLC現在有5種規范的編程語言,包含圖形化編程語言和文本化編程語言。

圖形化編程語言包含:梯形圖(LD-Ladder Diagram)、功用塊圖(FBD - Function Block Diagram)、次序功用圖(SFC - Sequential Function Chart)。

文本化編程語言包含:指令表(IL-Instruction List)和結構化文本(ST-Strutured Text)。

IEC 1131-3的編程語言是IEC工作組對世界規模的PLC廠家的編程語言合理地吸收、學習的基礎上構成的一套針對工業操控體系的世界編程語言規范,它不光適用于PLC體系,并且還適用于更廣泛的工業操控范疇,為PLC編程語言的全球規范化做出了重要的奉獻。

三菱PLC編程語言

、繼電器梯形圖(LD)

繼電器梯形圖(LD-Ladder Diagram)語言是PLC首要選用的編程語言,也是PLC最普遍選用的編程語言。梯形圖編程語言是從繼電器操控體系原理圖的基礎上演變而來的,與繼電器操控體系梯形圖的根本思想是共同的,只是在運用符號和表達方式上有必定差異。

PLC的規劃初衷是為工廠車間電氣技術人員而運用的,為了契合繼電器操控電路的思維習氣,作為首要在PLC中運用的編程語言,梯形圖保留了繼電器電路圖的風格和習氣,成為廣大電氣技術人員最簡略接受和運用的語言。

1. 軟繼電器

PLC梯形圖中的某些編程元件沿用了繼電器這一稱號,如輸入繼電器、輸出繼電器、內部輔佐繼電器等,可是它們不是實在的物理繼電器,而是一些存儲單元(軟繼電器),每一軟繼電器與PLC存儲器中映像寄存器的一個存儲單元相對應。該存儲單元假如為“1”狀況,則表明梯形圖中對應軟繼電器的線圈“通電”,其常開觸點接通,常閉觸點斷開,稱這種狀況是該軟繼電器的“1”或“ON”狀況。假如該存儲單元為“0”狀況,對應軟繼電器的線圈和觸點的狀況與上述的相反,稱該軟繼電器為“0”或“OFF”狀況。運用中也常將這些“軟繼電器”稱為編程元件。

2. 能流

有一個設想的“概念電流”或“能流”(Power Flow)從左向右活動,這一方向與履行用戶程序時的邏輯運算的次序是共同的。能流只能從左向右活動。運用能流這一概念,能夠協助咱們更好地了解和剖析梯形圖。

3.母線

梯形圖兩邊的筆直公共線稱為母線(Bus bar),。在剖析梯形圖的邏輯聯系時,為了借用繼電器電路圖的剖析辦法,能夠幻想左右兩邊母線(左母線和右母線)之間有一個左正右負的直流電源電壓,母線之間有“能流”從左向右活動。右母線能夠不畫出。

4.梯形圖的邏輯解算

依據梯形圖中各觸點的狀況和邏輯聯系,求出與圖中各線圈對應的編程元件的狀況,稱為梯形圖的邏輯解算。梯形圖中邏輯解算是按從左至右、從上到下的次序進行的。解算的結果,立刻能夠被后邊的邏輯解算所運用。邏輯解算是依據輸入映像寄存器中的值,而不是依據解算瞬時外部輸入觸點的狀況來進行的。

1、與電氣操作原理圖相對應,具有直觀性和對應性;

2、與原有繼電器邏輯操控技術相共同,對電氣技術人員來說,易于撐握和學習;

3、與原有的繼電器邏輯操控技術的不同點是,梯形圖中的能流(Power Flow)不是實際意義的電流,內部的繼電器也不是實際存在的繼電器,因而,運用時,需與原有繼電器邏輯操控技術的有關概念差異對待;

4、與指令表程序規劃語言有一一對應聯系,便于彼此的變換和程序的查看。

二、功用塊圖(FBD)

功用塊圖(FBD - Function Block Diagram)選用相似于數字邏輯門電路的圖形符號,邏輯直觀,運用方便,它有梯形圖編程中的觸電和線圈等價的指令,能夠處理規模廣泛的邏輯問題。

1、以功用模塊為單位,從操控功用下手,使操控計劃的剖析和了解變得簡略;

2、功用模塊是用圖形化的辦法描繪功用,它的直觀性大大方便了規劃人員的編程和組態,有較好的易操作性;

3、對操控規模較大、操控聯系較復錄的體系,因?yàn)椴倏毓τ玫穆?lián)系能夠較清楚地表達出來,因而,編程和組態時刻能夠縮短,調試時刻也能削減。

、次序功用圖(SFC)

三菱PLC編程語言

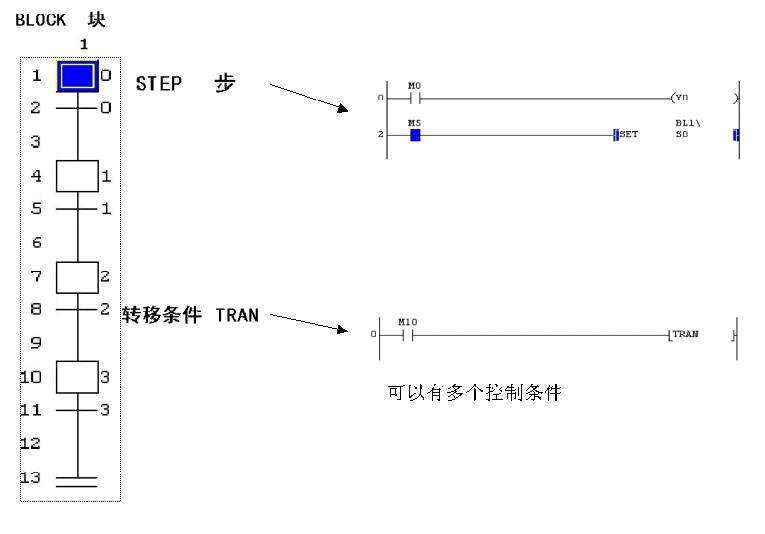

次序功用圖(SFC - Sequential Function Chart)亦稱流程圖或狀況搬運圖,是一種圖形化的功用性闡明語言,專用于描繪工業次序操控程序,運用它能夠?qū)哂胁l(fā)、挑選等雜亂結構的體系進行編程。

1、以功用為主線,條理清楚,便于對程序操作的了解和溝通;

2、對大型的程序,可分工規劃,選用較為靈活的程序結構,可節約程序規劃時刻和調試時刻;

3、常用于體系的規模校大,程序聯系較雜亂的場合;

4、只需在活動步的命令和操作被履行,對活動步后的變換進行掃描,因而,整個程序的掃描時刻較其他程序編制的程序掃描時刻要大大縮短。

四、指令表(IL)

指令表(IL-Instruction List)編程語言相似于計算機中的助記符匯編語言,它是可編程操控器最基礎的編程語言,所謂指令表編程,是用一個或幾個簡略回憶的字符來代表可編程操控器的某種操作功用。

1、選用助記符來表明操作功用,具有簡略回憶,便于撐握的特色;

2、在編程器的鍵盤上選用助記符表明,具有便于操作的特色,可在無計算機的場合進行編程規劃;

3、與梯形圖有一一對應聯系,其特色與梯形圖語言根本類同。

、結構化文本(ST)

三菱PLC_ST編程語言

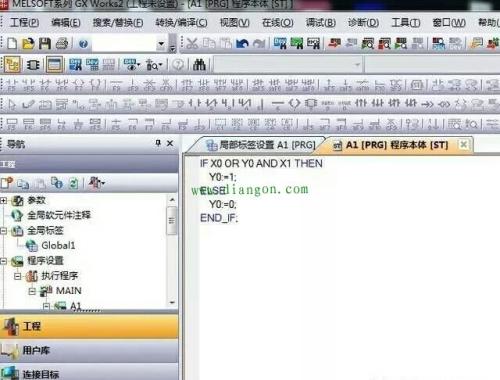

結構化文本(ST-Strutured Text)是一種高檔的文本語言,能夠用來描繪功用,功用塊和程序的行為,還能夠在次序功用流程圖中描繪步、動作和改變的行為。結構化文本語言表面上與 PASCAL語言很相似,但它是一個專門為工業操控運用開發的編程語言,具有很強的編程才能用于對變量賦值、回調功用和功用塊、創建表達式、編寫條件句子和迭代程序等。

1、選用高檔語言進行編程,能夠完結較雜亂的操控運算;

2、需要有必定的計算機高檔程序規劃語言的常識和編程技巧,對編程人員的技術要求較高,一般電氣人員無法完結。

3、直觀性和易操作性等功用較差;

4、常被用于選用功用模塊等其他語言較難完成的一些操控功用的施行。

提示注意:不是一切的PLC都支撐一切的編程語言(如功用塊圖、次序功用圖就有許多等級低PLC不支撐),而大型的PLC操控體系一般都支撐這5種規范編程語言或相似的編程語言。還有一些規范以外的編程語言,它們盡管沒有被挑選進規范語言中,可是它們是為了適合某些特別場合的運用而開發的,在某些情況下,它們也許是較好的編程語言。比方D7-SYS的接連功用圖CFC就是專為大型接連工藝操控而開發,只需調用程序中的CFC功用塊就能夠容易完成象PID操控器、計數器、定位器、斜坡函數發生器等一系列特別功用,并且不需要專門的編程常識,只需要懂得圖形化處理和規范程序塊的運用,進行簡略的設置即可。
