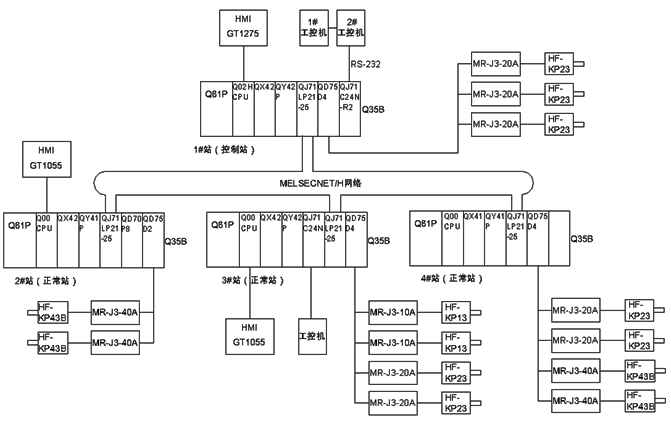

系統構成圖：

三．主要參數設置及編程：

MELSECNET/H系統參數設置：

1．硬件配置：設置管理站和普通站MELSECNET/H模塊QJ71LP21-25站號、波特率、模式；通過撥碼開關設置。

管理站站號：1

普通站站號：2（清洗干燥段）----3（電測段）----4（分揀單元）

管理站運行模式：0（在線）

普通站運行模式：0（在線）

2．軟件設置：通過設置GX-DEVELOPER軟件的網絡參數可對QJ71LP21-25各模塊進行初始化組態，包括起始I/O號、網絡號、從站數（僅控制站可設）、組號、模式、刷新參數等參數。

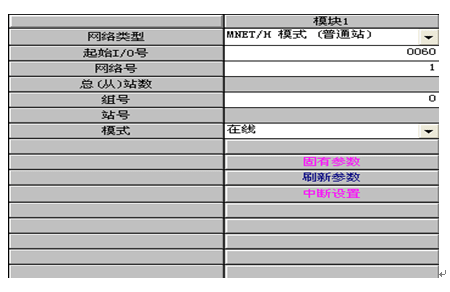

a.模塊起始I/0、連接站數、站號設置

（1）控制站設置

起始I/O：0080

網絡號：1

總連接站數：4

組號：0

模式：在線

（2）普通站設置

2#PLC  起始I/O：0060     3#PLC   起始I/O：0080         4#PLC  起始I/O：0040

        網絡號：1                  網絡號：1                     網絡號：1

        組號：0                    組號：0                       組號：0

        模式：在線                 模式：在線                    模式：在線

B.刷新參數設置：

（1）設置控制站刷新參數

位刷新軟元件：鏈接繼電器LB0000-27FF對應B0000-27FF

字刷新軟元件：鏈接寄存器LW0000-27FF對應W0000-27FF
