三菱pIc的傳送指令MOV,和比較指令CMP程序設計中最常用的指令。學會掌握這兩個指令將會使程序設計更簡單，設計出的程序更顯智能化。

MOV指令：MOV指令是功能指令中的基礎指令，是最常用的指令。MOV傳送指令簡單說就是把一個值賦予另一個值。我們把被傳送值叫源址S。那么S里有哪些操作數（被傳送值）呢？它包括KnX，KnY，KnM，KnS，T，C，D，V，Z，K，H。

被傳送值傳送到的地址為D。那么D有那些數值呢？KnY，KnM，KnS，T，C，D，V，Z。

舉例說明它的用法。

1:MOV K5 D0。意思就是說把常數K5寫入D0。使D0＝K5。上面說的常數K，H在程序執行中自動轉化為二進制寫入D0。

2:MoV k5 k1y0]就是把5這個數轉化為2進制、即是0101。以二進制的數值控制組合位原件Y0到Y3的狀態。 0為低電位、1為高電位體現在1組（k1）也就是4個輸出口上、由y0開始也就是y3 y2 y1 y0 ，對應0101則y0和y2輸出。y1和y3停止。

3: MOV K1X0 K1Y0。 就是相當于輸入口的狀態控制輸出口的狀態。如輸入口X接通（ON），則相應輸出口Y有輸出（ON），反之亦然。

4:MOV D2 K2Y10。和例2類似，執行功能是D2所存的二進制數的位值控制Y10～Y17的狀態。如（D2）=K10，則二進制數為00001010，對應Y1，Y3輸出，其余停止。diangon.com版權所有。

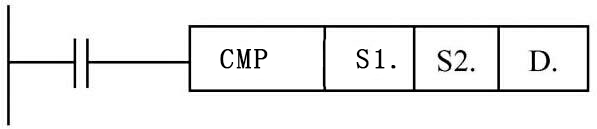

CMP比較指令。CMP指令和MOV指令一樣，是功能指令常用指令之一。它是對兩個數據進行比較判別，并根據判別結果進行處理。在實際應用中，常常只需要其中一個判別結果。這時，程序中需要編寫需要的程序段。終址位元件D也可直接和母線相連。比較指令的表現形式：

那么S1，S2代表哪些數值呢？它們代表的數值相同，分別為KnX，KnY，KnS，KnM，C，T，D，V，Z，K，H。

D又代表哪些數值呢？它代表值有三個，M，S，Y。

我們兩個數比較有三種結果，>，<，＝下面舉例說明。

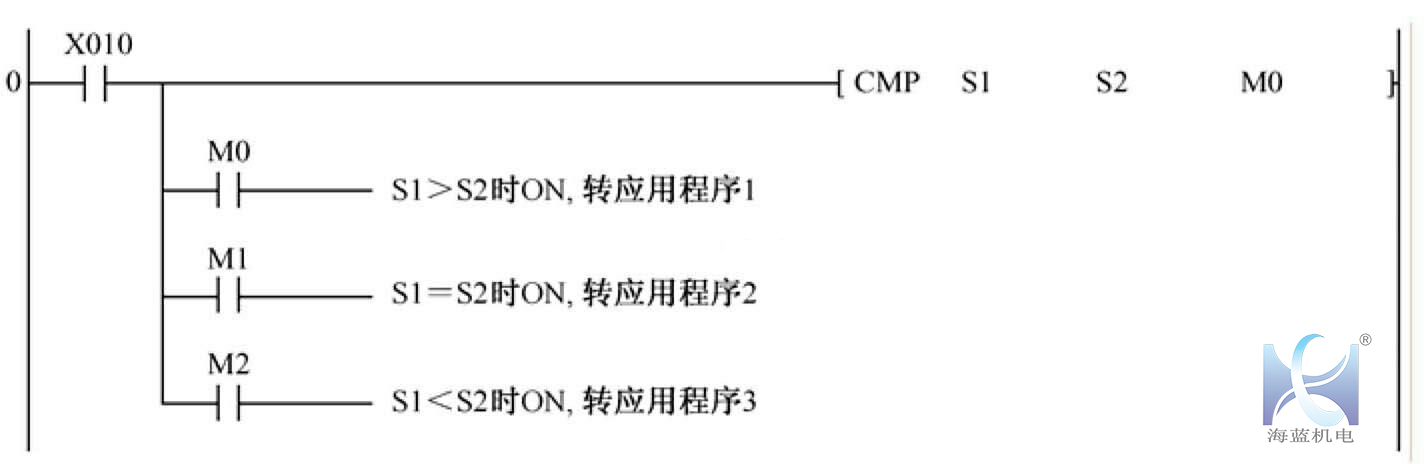

當常開觸點X010閉合，則比較指令執行。它分三種情況：1，當S1>S2時M0執行。2，當S1＝S2則M1閉合。

今天說兩個功能指令，MOV，COP。三菱的功能指令一百多條，常用的不多，大致分為兩大類：一類是基礎性的指令；一類是高級應用指令。基礎性指令指步進指令、程序流程指令、傳送指令和比較指令、位移指令、數值運算指令和部分?jǐn)?shù)據處理指令。這類指令是編程中最常用的指令，在一般控制程序中都用得上，對這類功能指令一定要熟練掌握。在以后的篇章里介紹這兩個指令在生產工藝中的應用。

以上就是關于三菱PLC傳送指令MOV和比較指令CMP程序設計的全部內容了。
