導讀：三菱PLC在交通信號燈實例中的應用

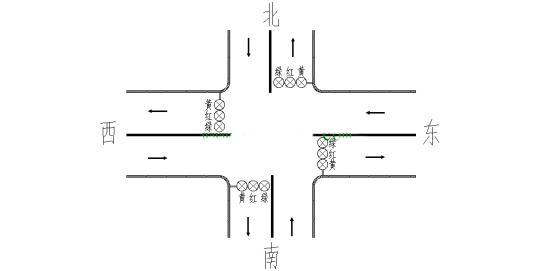

現有個十字路口要求使用交通信號燈，控制要求是：按下啟動按鈕之后，系統開始工作，南北方向上的紅燈亮30秒，轉為綠燈亮20秒，然后是3秒閃爍（一秒閃一次），再轉為黃燈亮2秒，這時的東西方向上綠燈亮25秒，然后也是3秒閃爍（一秒閃一次），再轉為黃燈亮2秒，之后系統按此規律循環工作，直到按下停止按鈕才會停止工作。該交通信號燈的示意圖如下所示：

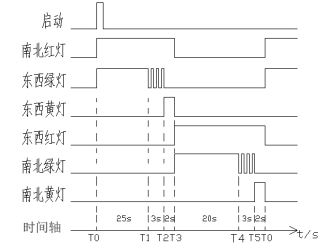

工作時序圖如下：

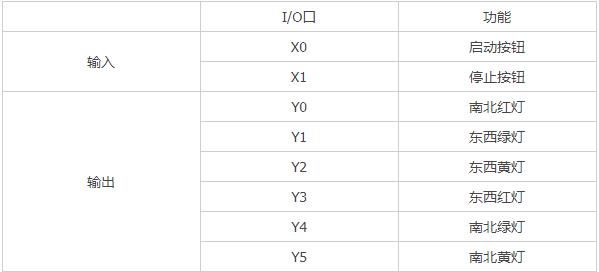

三菱的輸入和輸出信號分配表如下：

編程方法一：

根據工作時序圖把時間軸劃分為六個區段，對應的六個定時器分別是T0~T5。然后先將各個定時器設定定時時間，由于各個定時器都是按順序接通的，可以把前一個定時器的觸點去觸發后一個定時器的線圈以達到循環計時的目的。

各定時器的定時時間如下表：

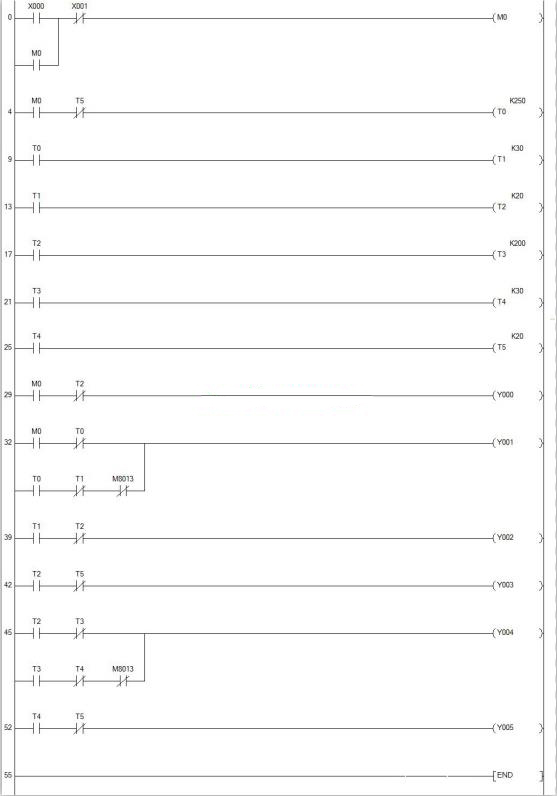

實例程序如下：

編程方法二：

根據工作時序圖可以得到循環周期是55秒，我們將這時間55秒用T0定時器定時，然后再用比較時間區段編寫程序。

時間區段比較如下表所示：

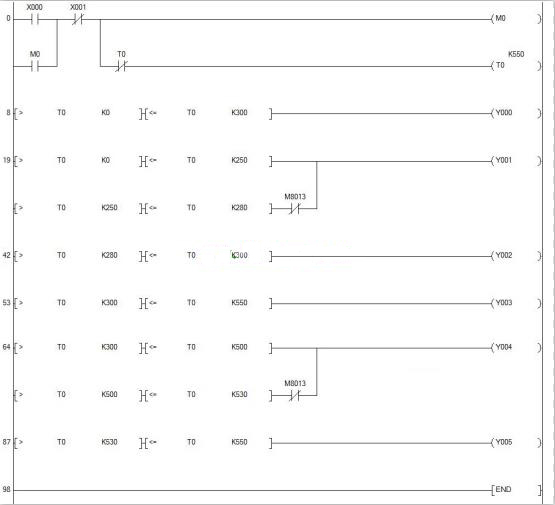

實例程序如下：
