三菱PLC的FX2N-4AD-TC的溫度模塊使用以及程序編寫，詳見下述圖文說明。

一、實物圖和參數配置表

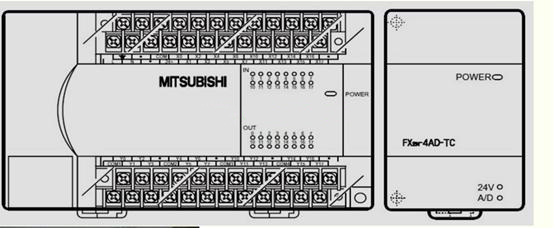

1.plc的實物圖

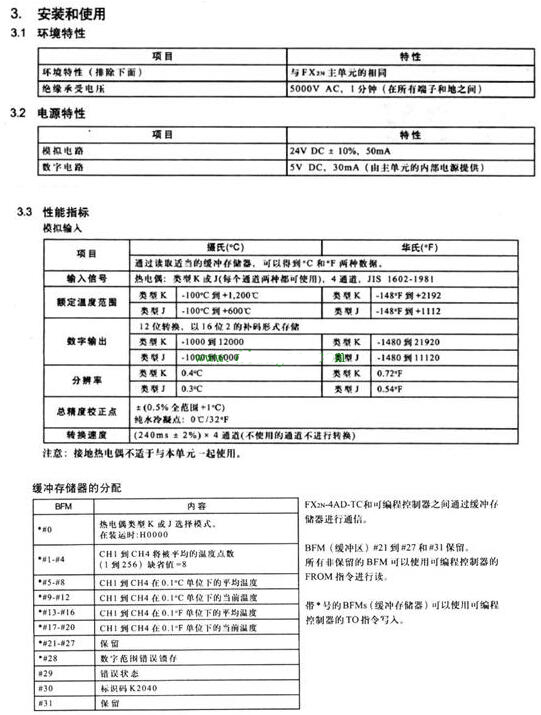

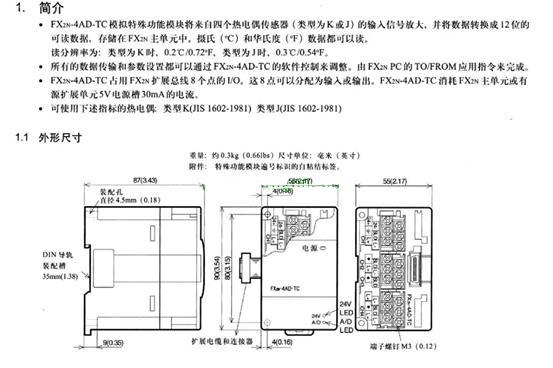

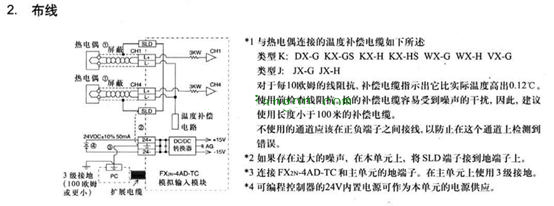

2.溫度模塊規格書

二、PLC程序編寫

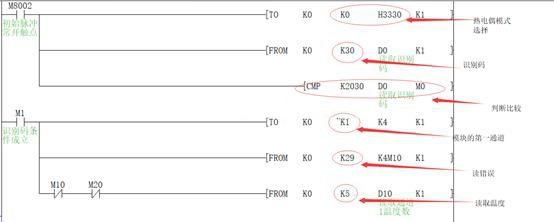

首先得先了解溫度模塊的緩沖器的分配，用到什么類型的熱電偶就選擇什么模式，還有就是用到那個通道就用那個地址，最后才可以寫程序，程序如下。

通過上面的的配置和編寫就能在PLC上讀取溫度，要是想弄明白這溫度模塊，得要好好看這個模塊的說明書，然后還得會用FROM和TO 這兩個指令。不管是TC溫度模塊、AD模塊、DA模塊、定位PG模塊等等都會用到這兩個指令。

以上就是關于三菱PLC的FX2N-4AD-TC溫度模塊使用和程序編寫的全部內容了。需要學習交流三菱PLC的朋友，請到聯系海藍欄目，添加管理員微信，進群哦。
