今天分享的文章是：三種PLC的輸入接線圖。我們一起往下閱讀吧。

各類PLC的輸入電路大致相同，通常有三種類型。一種是直流12～24V輸入，二種是溝通100～120V、200～240V輸入，三種是交直流輸入。外界輸入器材能夠是無源觸點或是有源的傳感器輸入。外部器材都要通過PLC端子與PLC銜接形成閉合有源回路，有必要供給電源。

1、無源開關的接線

FX2N系列PLC只要直流輸入，且在PLC內部，將輸入端與內部24V電源正極相連、COM端與負極銜接，參見下圖

2、挨近開關的接線

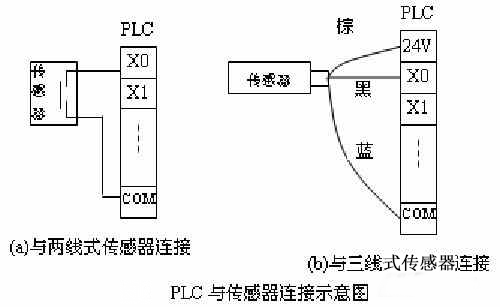

挨近開關指自身需要電源驅動，輸出有一定電壓或電流的開關量傳感器。根據其信號線能夠分成三大類：兩線式、三線式、四線式。其間四線式有可能是同時供給一個動合觸點和一個動斷觸點，實際中只用其間之一；或者是第四根線為傳感器校驗線，校驗線不會與PLC輸入端銜接的。兩線式為一信號線與電源線。三線式分別為電源正、負極和信號線。不同效果的導線用不同色彩表明，這種色彩的定義有不同的定義辦法，下圖傳感器為NPN型，是常用的方式。(對于PNP型傳感器與PLC銜接，要參考相應的材料。)

3、旋轉編碼器的接線

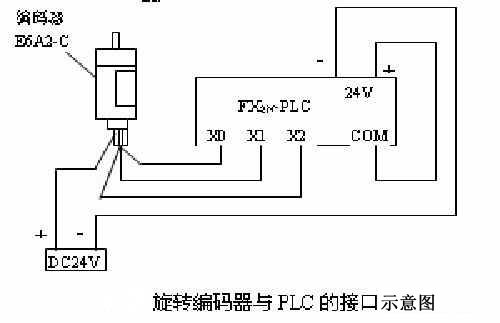

旋轉編碼器能夠供給高速脈沖信號，不同型號的編碼器輸出的頻率、相數也不一樣。有的編碼器輸出A、B、C三相脈沖，有的只要兩相脈沖，有的只要一相脈沖(如A相)，頻率有100Hz、200Hz、1kHz、2kHz等。當頻率比較低時，PLC能夠呼應；頻率高時，PLC就不能呼應。下圖為FX2N型PLC與OMRON的E6A2-C系列旋轉編碼器的接口示意圖。

以上就是3種PLC的輸入接線圖的全部?jī)?nèi)容了。海藍機電-三菱自動化代理商。提供三菱自動化產品的銷售和技術服務。選擇海藍，讓天下沒有難做的機器。
