1.三菱PLC風洞測試軟件概述

為了測試風扇的性能而設計的測試系統。通過改變電流，來檢測設備儀器內部的壓強變化，完成一輪測試之后，形成曲線圖和數據表格，來分析它們是否符合既定的比例關系，從而判斷風扇的性能好壞與否。

（1）運行環境

     ①軟件環境：C# winForm框架、windows XP操作系統、SQL Server 2005 數據庫

     ②硬件環境：三菱可編程控制器 FX3U、變頻器、傳感器、

2.總體設計

（1）系統目標

借助風洞設備儀器，通過變換目標風扇的電流值，用實時、具體、有效的數據或圖表形式來直觀的論證風扇的性能，而這一過程，需要通過軟件在上位機上更加形象的分析并體現出來。

（2）設計方案

        ①系統的硬件結構設計

硬件結構原理框架圖如圖所示：

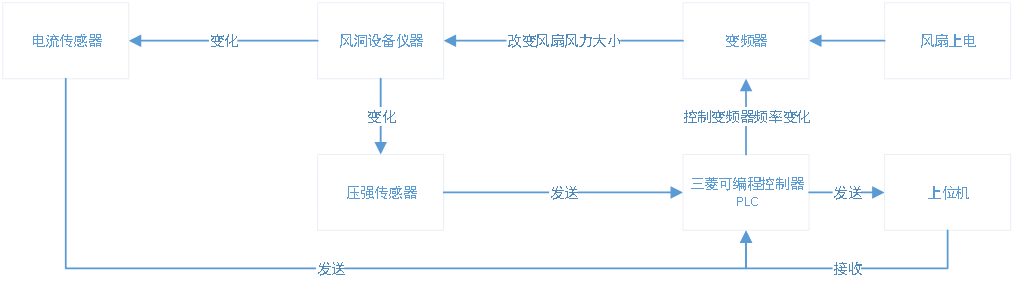

圖1 硬件結構原理框架圖

將風扇上電之后，通過三菱可編程控制器PLC來控制變頻器的頻率變化，從而控制風扇的電流改變風扇的風力大小，在風洞設備儀器上檢測傳感器上數據的變化，將兩個傳感器的數據傳回三菱可編程控制器PLC。

     ②系統軟件設計

軟件主要包括：PLC連接初始化、與數據庫連接初始化、數據信息顯示、PLC數據傳遞、數據庫數據存儲、本地數據導出。

六大功能塊之間的關系是：程序運行時分別進行PLC連接初始化與數據庫連接初始化，啟動PLC連接測試，判定物理連接是否OK,如果OK,則讀取PLC的相關數據，顯示在主界面里。如果連接失敗，則彈出錯誤框提示，檢查無誤，再次測試。測試OK后，從PLC中讀取基本數據到程序中。當點擊程序中的<開始采集>按鈕進行測試時，系統開始與數據庫進行連接，并將PLC里采集到的數據實時存儲到數據庫中，經過軟件數據分析處理后，在當前程序主界面的<數據動態顯示>中顯示出來。當采集結束后，可以選擇將數據進行導出，以EXCEL格式保存。

功能塊關系如下圖所示：

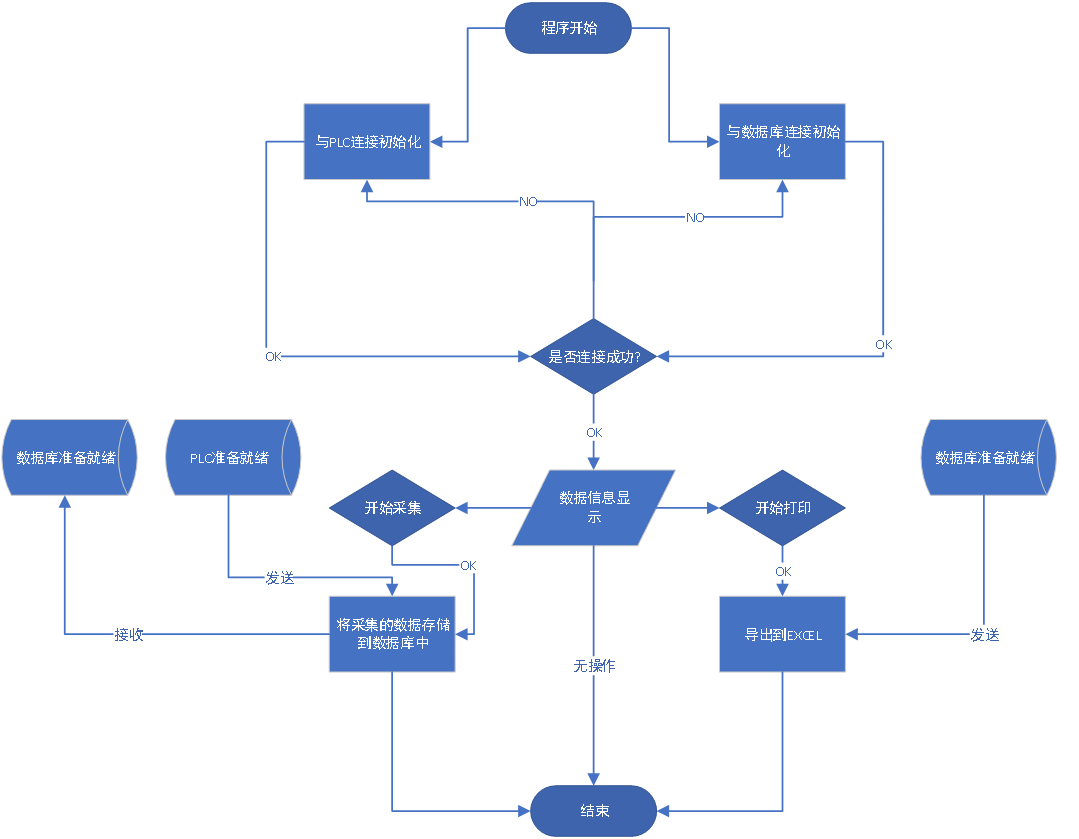

圖2  軟件的功能模塊

其中，軟件與PLC之間的通信關系：

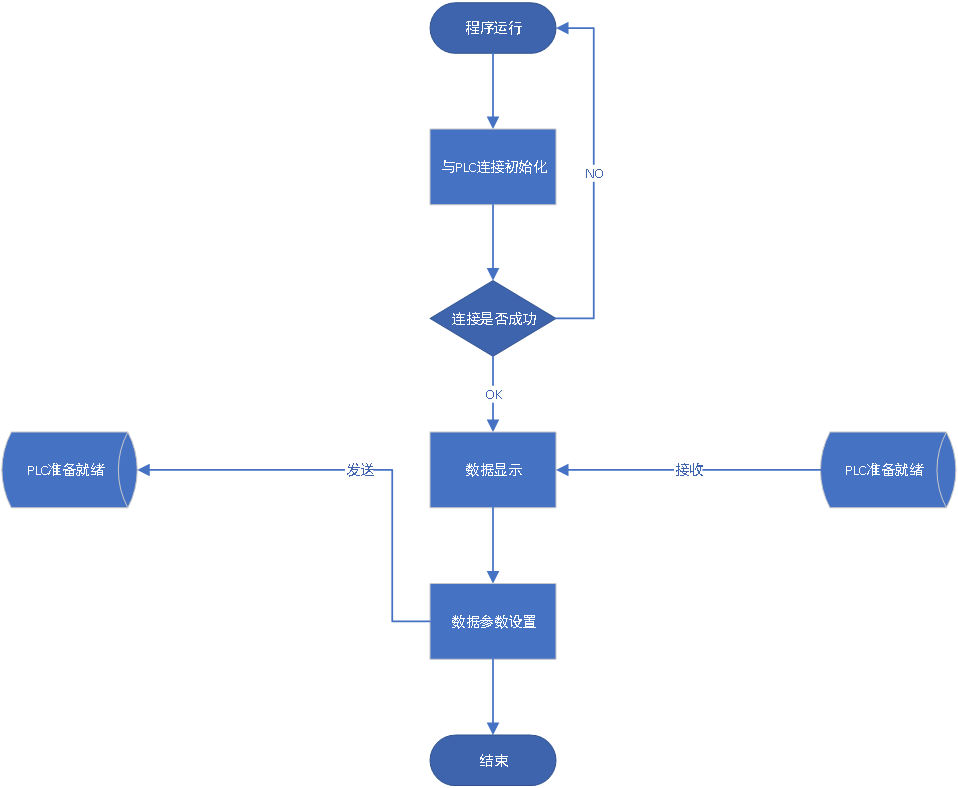

圖3  軟件與PLC之間的通信

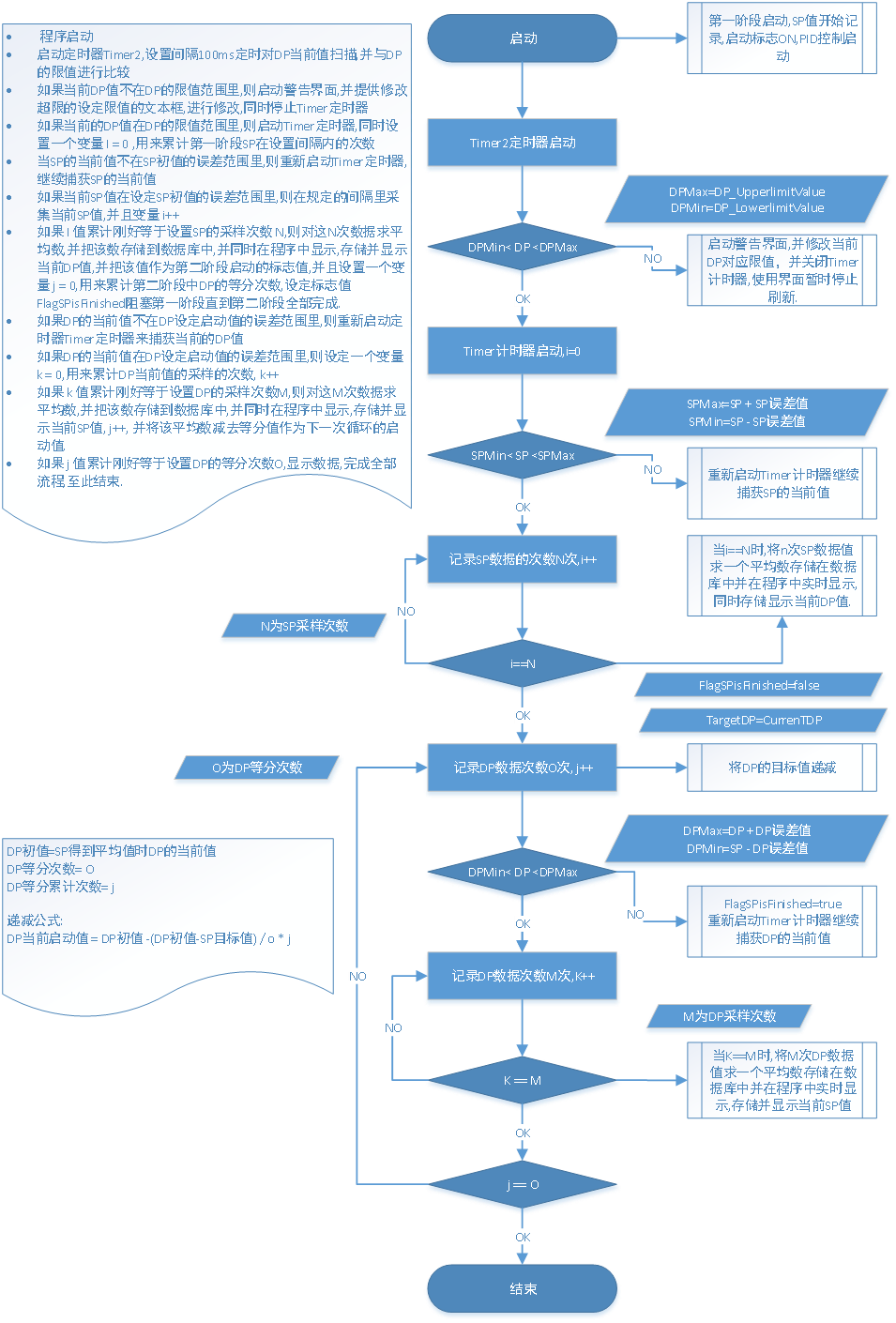

     ③程序數據分析邏輯流程圖

以上就是關于三菱PLC風洞測試軟件設計的全部內容了。
