三菱PLC產品的FX系列使用步進順空指令的方法是怎么樣的？又有哪些注意事項？這篇文章帶我們一起解答。

FX系列PLC的步進指令有兩條：步進觸點驅動指令STL和步進返回指令RET。

表1 步進階梯指令助記符與功能

步進接點指令只有常開接點，連接步進接點的其它繼電器接點用指令LD或LDI開始。步進返回指令(RET)用于狀態(S)流程結束時，返回主程序(母線)。步進指令在狀態轉移圖和狀態梯形圖中的表示如圖1所示。

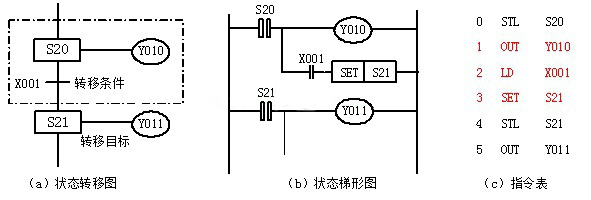

圖1步進指令表示方法

圖3-2-4(b)中每個狀態的內母線上都將提供三種功能：

①驅動負載(OUT  Yi)；

②指定轉移條件(LD/LDI  Xi)；

③指定轉移目標(SET  Si)。

稱為狀態的三要素，后兩個功能是必不可少的。

先進行驅動動作處理，然后進行狀態轉移處理，不能顛倒。

驅動步進觸點用STL指令，驅動動作用OUT指令。若某一動作在連續的幾步中都需要被驅動，則用SET/RST指令。

單一的轉換條件用LD/LDI指令，多個條件用LD/LDI后面接AND(ANI)/OR(ORI)指令。

連續向下的狀態轉換用SET指令，否則用OUT指令。

相鄰兩步的動作若不能同時被驅動，則需要安排相互制約的聯鎖環節。

步進順控的結尾必須使用RET指令

1.棧操作指令MPS/MRD/MPP在狀態內不能直接與步進接點指令后的新母線連接,應接在LD或LDI指令之后。

圖3 棧操作指令在狀態內的正確使用

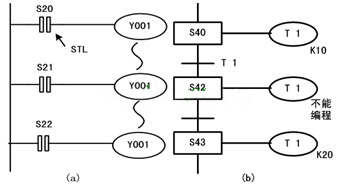

2.允許同一編號元件的線圈在不同的STL接點后面多次使用。但是應注意，同一編號的定時器線圈不能在相鄰的狀態中出現。在同一個程序段中，同一狀態繼電器地址號只能使用一次。

3.為了控制電機正反轉時避免兩個線圈同時接通短路，在狀態內可實現輸出線圈互鎖。

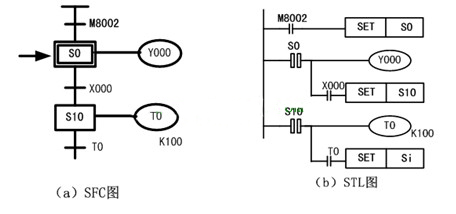

狀態程序的起始必須使用初始狀態S0～S9。在SFC中初始狀態要用雙線矩形框表示，并要由其它條件或M8002激發啟動它運行。如圖(b)所示。

以上就是關于三菱FX系列PLC步進順控指令的使用方法及注意事項的全部內容了，更多自動化文章，請到海藍機電網站閱讀哦。
