三菱plc編程軟件基礎學習篇

點擊：20080 日期：2019-05-20 選擇字號：小中大

文章導讀：三菱plc編程軟件基礎學習篇。

　　plc類型

　　1、小型PLC

　　一體式結構、I/O點數：256點(384點）、

　　多用于單機控制

　　如：FX1S、FX1N、FX2N、FX3U、FX3G整體化PLC,注：F1、F2、FX1、FX2、FX0N、FX0S均已停產。

　　2、中型系列PLC

　　模塊化結構、I/O點數：<2048點

　　用于較大規模控制

　　特點：L系列PLC體積小，功能強大；如L02cpu，L26CPU等。

　　3、大型系列PLC

　　模塊式結構、I/O點數：4096點、運算速度快、網絡功能強

　　滿足大型控制系統要求

　　如:QnA系列PLC:Q3ACPU、Q4ACPU；Q系列PLC:Q00J、Q00Q001Q02HQ06HQ12HQ25HQ03UDQ04UD(E)HQ06UD(E)HQ13UD(E)HQ26UD(E)H

　　PLC運行原理

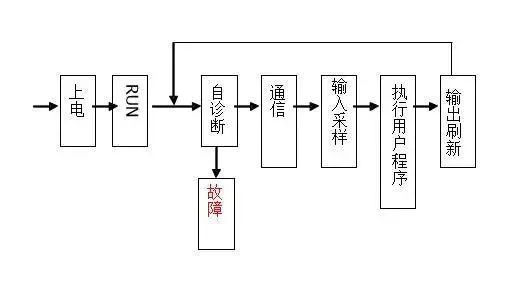

　　PLC采用存儲程序循環掃描的工作方式，一次掃描稱為一個周期。1個掃描周期的組成如下：

　　GXDeveloper軟件使用說明

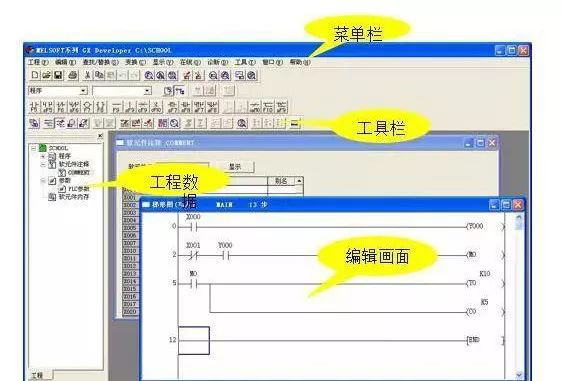

　　1、GXDeveloper的畫面構成和基本操作

　　1）菜單欄

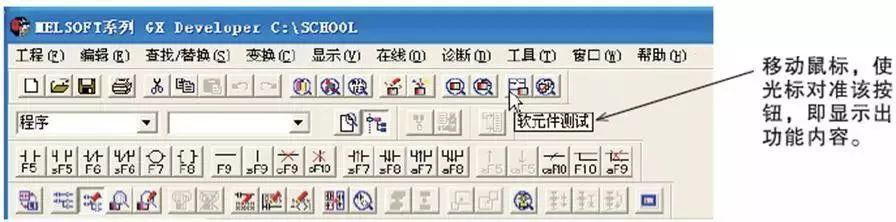

　　2）工具欄

　　工具欄的內容是可以移動和裝卸的，所以，顯示項目和配置因不同環境而異。將使用頻度較高的快捷配置為快捷按鈕，對比在菜單欄中進行選擇，可以直接執行相應功能。

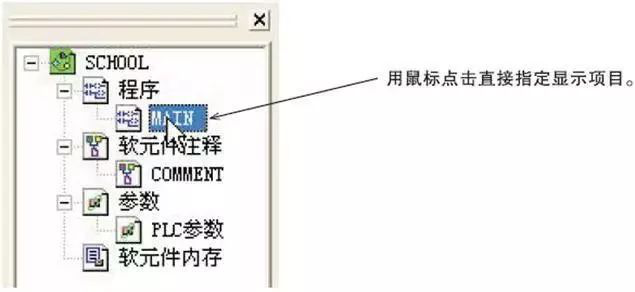

　　3）工程數據一覽表

　　梯形圖編程窗口和參數設置畫面等的“樹形”顯示。

三菱plc編程

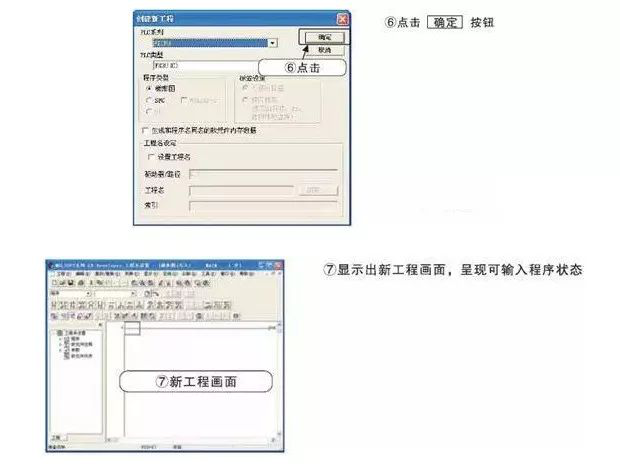

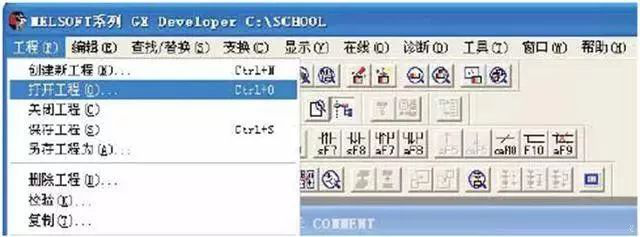

　　4）新工程的創建：

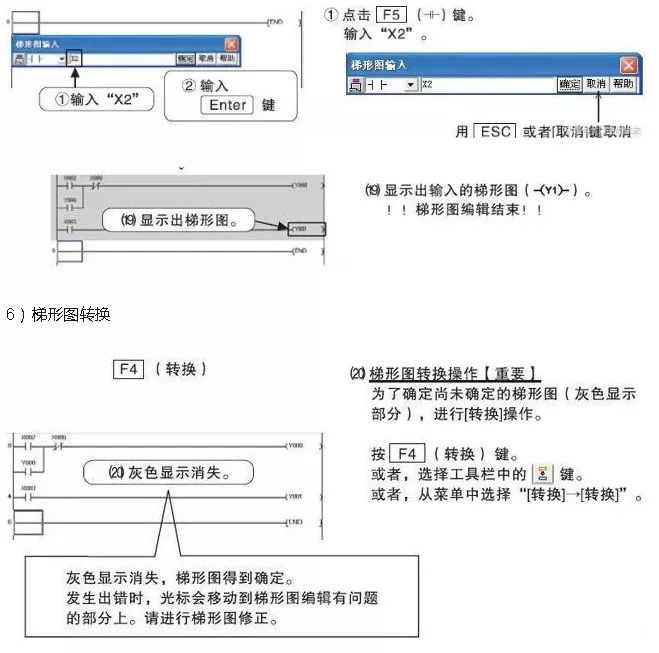

　　5）梯形圖編輯

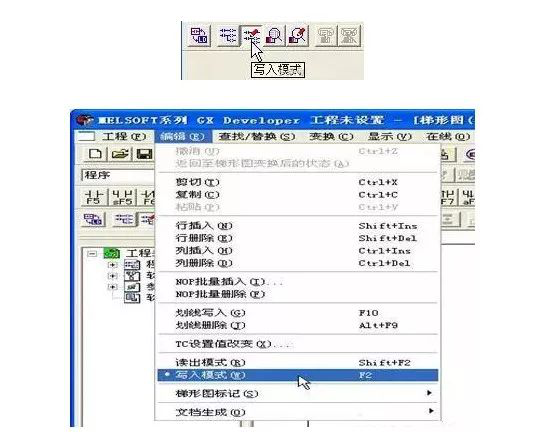

　　使用功能鍵或工具按鈕編輯梯形圖，功能鍵和梯形圖符號關系顯示在工具欄的按鈕上，編輯梯形圖時，必須先設置在“寫入模式”。

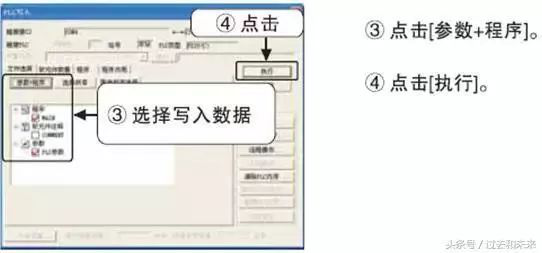

　　7）將程序寫入PLC：

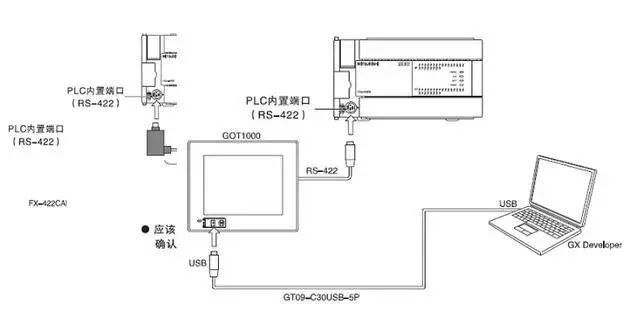

　?、烹娔X與PLC連接

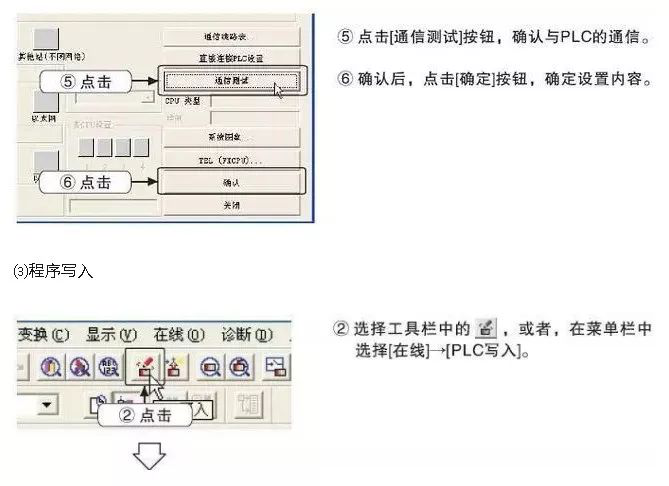

　　⑵GXDeveloper的傳輸設置

　　圖13

　　2、添加注釋和聲明

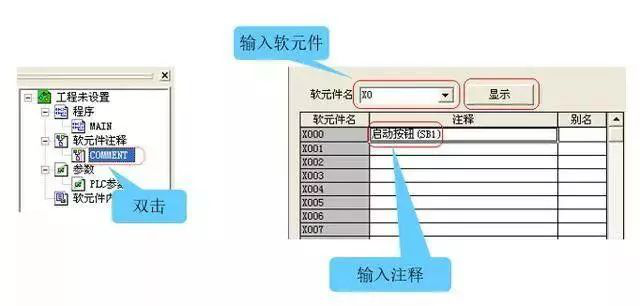

　　創建軟元件注釋：通過列表進行輸入操作

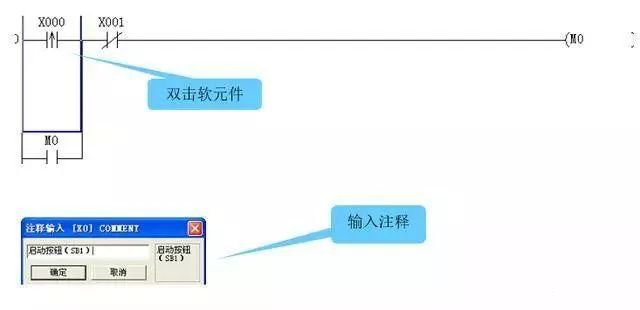

　　創建軟元件注釋：通過梯形圖進行輸入操作

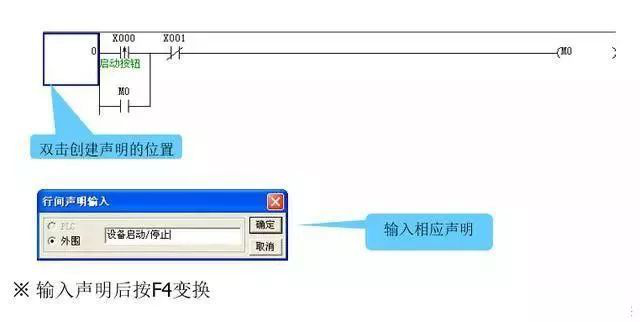

　　創建聲明：在菜單中選擇[編輯]—[文檔生成]—[聲明編輯]，或點擊聲明按鈕

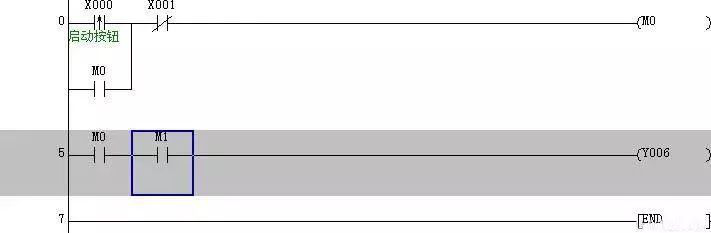

　　3、在線修改程序(RUN中寫入)

　　該功能在PLC處于RUN狀態時，只將更改過的梯形塊寫入PLC。由于該功能不對整個程序進行傳送，可在短時間內完成程序的寫入，很適合現場調試的場合。

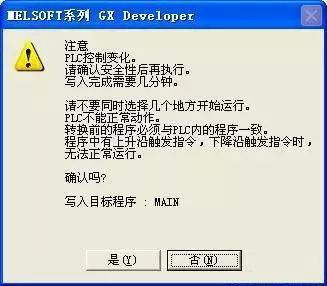

　　選擇變換菜單下的變換（運行中寫入）或者Shift鍵+F4鍵，出現以下對話框，點擊[是]（Y）按鈕。

　　運行中寫入正常完成時，將顯示以下對話框，點擊[確定]按鈕關閉畫面。

　　深圳市海藍機電設備有限公司專業經營：三菱PLC、三菱伺服電機、三菱變頻器、三菱觸摸屏等工控自動化產品的批發和代理。同時提供機器人視覺、自動化開發、上位機軟件、機電設備維修等技術服務。電話：0755-88356296（10線）吳經理：13823726967
