判斷三菱PLC控制變頻器的技巧方法，我覺得這個邏輯是有一定的道理的，不知道你發現沒有?那你就認真閱讀小編為你分享判斷三菱PLC控制變頻器的技巧方法原則。
PLC的開關量信號控制變頻器

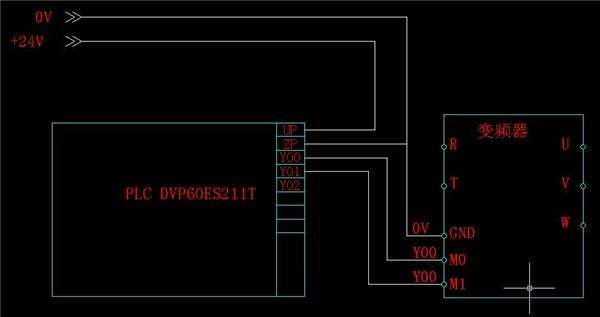

PLC(MR型或MT型)的輸出點、COM點直接與變頻器的STF(正轉啟動)、RH(高速)、RM(中速)、RL(低速)、輸入端SG等端口分別相連。PLC可以通過程序控制變頻器的啟動、停止、復位; 也可以控制變頻器高速、中速、低速端子的不同組合實現多段速度運行。但是，因為它是采用開關量來實施控制的，其調速曲線不是一條連續平滑的曲線，也無法實現精細的速度調節。這種開關量控制方法，其調速精度無法與采用擴展存儲器通訊控制的相比。
PLC的模擬量信號控制變頻器
硬件：FX1N型、FX2N型PLC主機，配置1路簡易型的FX1N-1DA-BD擴展模擬量輸出板; 或模擬量輸入輸出混合模塊FX0N-3A; 或兩路輸出的FX2N-2DA; 或四路輸出的FX2N-4DA模塊等。
優點： PLC程序編制簡單方便，調速曲線平滑連續、工作穩定。
缺點： 在大規模生產線中，控制電纜較長，尤其是DA模塊采用電壓信號輸出時，線路有較大的電壓降，影響了系統的穩定性和可靠性。另外，從經濟角度考慮，如控制8臺變頻器，需要2塊FX2N-4DA模塊，其造價是采用擴展存儲器通訊控制的5～7倍。
變頻器是一個執行機構，它的作用就是驅動三相異步電動機，一些高性能的變頻器也可以驅動同步電機，甚至增加編碼器反饋實現伺服功能。至于如何驅動，就靠PLC控制實現。
這是使用得最為普遍的一種方法，PLC采用RS串行通訊指令編程。
優點：硬件簡單、造價最低，可控制32臺變頻器。
缺點：編程工作量較大。從本文的第二章可知：采用擴展存儲器通訊控制的編程極其簡單，從事過PLC編程的技術人員只要知道怎樣查表，僅僅數小時即可掌握，增加的硬件費用也很低。這種方法編程的輕松程度，是采用RS-485無協議通訊控制變頻器的方法所無法相比的。
PLC采用RS-485的Modbus-RTU通訊方法控制變頻器
三菱新型F700系列變頻器使用RS-485端子利用Modbus-RTU協議與PLC進行通訊。
優點： Modbus通訊方式的PLC編程比RS-485無協議方式要簡單便捷。
缺點： PLC編程工作量仍然較大。
PLC采用現場總線方式控制變頻器
三菱變頻器可內置各種類型的通訊選件，如用于CC-Link現場總線的FR-A5NC選件; 用于Profibus DP現場總線的FR-A5AP(A)選件; 用于DeviceNet現場總線的FR-A5ND選件等等。三菱FX系列PLC有對應的通訊接口模塊與之對接。
優點： 速度快、距離遠、效率高、工作穩定、編程簡單、可連接變頻器數量多。
缺點： 造價較高，遠遠高于采用擴展存儲器通訊控制的造價。
綜上所述，PLC采用擴展存儲器通訊控制變頻器的方法確有造價低廉、易學易用、性能可靠的優勢; 若配置人機界面，變頻器參數設定和監控將變得更加便利。
1臺PLC和不多于8臺變頻器組成的交流變頻傳動系統是常見的小型工業自動化系統，廣泛地應用在小型造紙生產線、單面瓦楞紙板機械、塑料薄膜生產線、印染煮漂機械、活套式金屬拉絲機等各個工業領域。采用簡便控制方法，可以使工程方案擁有通訊控制的諸多優勢，又可省卻RS-485數據通訊中的諸多繁雜計算，使工程質量和工作效率得到極大的提高。但是，這種簡便方法也有其缺陷：它只能控制變頻器而不能控制其它器件;此外，控制變頻器的數量也受到了限制。
三菱變頻器控制方式
三菱plc(mr型或mt型)的輸出點、com點直接與變頻器的stf(正轉啟動)、rh(高速)、rm(中速)、rl(低速)、輸入端sg等端口分別相連。三菱plc可以通過程序控制變頻器的啟動、停止、復位; 也可以控制變頻器高速、中速、低速端子的不同組合實現多段速度運行。
但是，因為它是采用開關量來實施控制的，其調速曲線不是一條連續平滑的曲線，也無法實現精細的速度調節。這種開關量控制方法，其調速精度無法與采用擴展存儲器通訊控制的相比。
缺點： 在大規模生產線中，控制電纜較長，尤其是da模塊采用電壓信號輸出時，線路有較大的電壓降，影響了系統的穩定性和可靠性。另外，從經濟角度考慮，如控制8臺變頻器，需要2塊三菱plc-fx2n-4da模塊，其造價是采用擴展存儲器通訊控制的5～7倍。
三菱PLC 在產品知識 ，判斷三菱PLC控制變頻器的技巧方法相關文章，幫您更好的了解判斷三菱PLC控制變頻器的技巧方法您也可以和大家一起交流，發表您自己的看法，也可以把您的文章和您看到的文章和大家分享。
PLC的開關量信號控制變頻器
PLC(MR型或MT型)的輸出點、COM點直接與變頻器的STF(正轉啟動)、RH(高速)、RM(中速)、RL(低速)、輸入端SG等端口分別相連。PLC可以通過程序控制變頻器的啟動、停止、復位; 也可以控制變頻器高速、中速、低速端子的不同組合實現多段速度運行。但是，因為它是采用開關量來實施控制的，其調速曲線不是一條連續平滑的曲線，也無法實現精細的速度調節。這種開關量控制方法，其調速精度無法與采用擴展存儲器通訊控制的相比。
PLC的模擬量信號控制變頻器
硬件：FX1N型、FX2N型PLC主機，配置1路簡易型的FX1N-1DA-BD擴展模擬量輸出板; 或模擬量輸入輸出混合模塊FX0N-3A; 或兩路輸出的FX2N-2DA; 或四路輸出的FX2N-4DA模塊等。
優點： PLC程序編制簡單方便，調速曲線平滑連續、工作穩定。
缺點： 在大規模生產線中，控制電纜較長，尤其是DA模塊采用電壓信號輸出時，線路有較大的電壓降，影響了系統的穩定性和可靠性。另外，從經濟角度考慮，如控制8臺變頻器，需要2塊FX2N-4DA模塊，其造價是采用擴展存儲器通訊控制的5～7倍。
變頻器是一個執行機構，它的作用就是驅動三相異步電動機，一些高性能的變頻器也可以驅動同步電機，甚至增加編碼器反饋實現伺服功能。至于如何驅動，就靠PLC控制實現。
在工控行業中，PLC與變頻器是最常見的一種組合應用，并且產生了多種多樣的PLC控制變頻器的方法，其中采用RS-485通訊方式實施控制的方案得到廣泛的應用：因為它抗干擾能力強、傳輸速率高、傳輸距離遠且造價低廉。
判斷三菱PLC控制變頻器的技巧方法
這是使用得最為普遍的一種方法，PLC采用RS串行通訊指令編程。
優點：硬件簡單、造價最低，可控制32臺變頻器。
缺點：編程工作量較大。從本文的第二章可知：采用擴展存儲器通訊控制的編程極其簡單，從事過PLC編程的技術人員只要知道怎樣查表，僅僅數小時即可掌握，增加的硬件費用也很低。這種方法編程的輕松程度，是采用RS-485無協議通訊控制變頻器的方法所無法相比的。
PLC采用RS-485的Modbus-RTU通訊方法控制變頻器
三菱新型F700系列變頻器使用RS-485端子利用Modbus-RTU協議與PLC進行通訊。
優點： Modbus通訊方式的PLC編程比RS-485無協議方式要簡單便捷。
缺點： PLC編程工作量仍然較大。
PLC采用現場總線方式控制變頻器
三菱變頻器可內置各種類型的通訊選件，如用于CC-Link現場總線的FR-A5NC選件; 用于Profibus DP現場總線的FR-A5AP(A)選件; 用于DeviceNet現場總線的FR-A5ND選件等等。三菱FX系列PLC有對應的通訊接口模塊與之對接。
優點： 速度快、距離遠、效率高、工作穩定、編程簡單、可連接變頻器數量多。
缺點： 造價較高，遠遠高于采用擴展存儲器通訊控制的造價。
綜上所述，PLC采用擴展存儲器通訊控制變頻器的方法確有造價低廉、易學易用、性能可靠的優勢; 若配置人機界面，變頻器參數設定和監控將變得更加便利。
1臺PLC和不多于8臺變頻器組成的交流變頻傳動系統是常見的小型工業自動化系統，廣泛地應用在小型造紙生產線、單面瓦楞紙板機械、塑料薄膜生產線、印染煮漂機械、活套式金屬拉絲機等各個工業領域。采用簡便控制方法，可以使工程方案擁有通訊控制的諸多優勢，又可省卻RS-485數據通訊中的諸多繁雜計算，使工程質量和工作效率得到極大的提高。但是，這種簡便方法也有其缺陷：它只能控制變頻器而不能控制其它器件;此外，控制變頻器的數量也受到了限制。
三菱變頻器控制方式
三菱plc(mr型或mt型)的輸出點、com點直接與變頻器的stf(正轉啟動)、rh(高速)、rm(中速)、rl(低速)、輸入端sg等端口分別相連。三菱plc可以通過程序控制變頻器的啟動、停止、復位; 也可以控制變頻器高速、中速、低速端子的不同組合實現多段速度運行。
但是，因為它是采用開關量來實施控制的，其調速曲線不是一條連續平滑的曲線，也無法實現精細的速度調節。這種開關量控制方法，其調速精度無法與采用擴展存儲器通訊控制的相比。
缺點： 在大規模生產線中，控制電纜較長，尤其是da模塊采用電壓信號輸出時，線路有較大的電壓降，影響了系統的穩定性和可靠性。另外，從經濟角度考慮，如控制8臺變頻器，需要2塊三菱plc-fx2n-4da模塊，其造價是采用擴展存儲器通訊控制的5～7倍。
三菱PLC 在產品知識 ，判斷三菱PLC控制變頻器的技巧方法相關文章，幫您更好的了解判斷三菱PLC控制變頻器的技巧方法您也可以和大家一起交流，發表您自己的看法，也可以把您的文章和您看到的文章和大家分享。
