三菱變頻器散熱與接線規范問題，這個問題非常要引起注意，如果接線不規范，很容易短路的。下面小編為你分享三菱變頻器散熱與接線規范問題。
三菱變頻器散熱問題：
三菱變頻器的發熱是由內部的損耗產生的。在三菱變頻器中各部分損耗中主要以主電路為主，約占98，控制電路占2。為了保證三菱變頻器正?？煽窟\行，必須對三菱變頻器進行散熱我們通常采用風扇散熱；三菱變頻器的內裝風扇可將三菱變頻器的箱體內部散熱帶走，若風扇不能正常工作，應立即停止三菱變頻器運行；大功率的三菱變頻器還需要在控制柜上加風扇，控制柜的風道要設計合理，所有進風口要設置防塵網，排風通暢，避免在柜中形成渦流，在固定的位置形成灰塵堆積；根據三菱變頻器說明書的通風量來選擇匹配的風扇，風扇安裝要注意防震問題。
2、三菱變頻器電磁干擾問題：
1三菱變頻器在工作中由于整流和變頻會產生高次諧波，這種高次諧波會通過供電回路進入整個供電網絡，從而影響其他儀表。如果三菱變頻器的功率很大占整個系統25以上，需要考慮控制電源的抗干擾措施。
2當系統中有高頻沖擊負載如電焊機、電鍍電源時，變頻器本身會因為干擾而出現保護，則考慮整個系統的電源質量問題。
3、三菱變頻器防護問題需要注意以下幾點：
1防水防的結露：如果變頻器放在現場，需要注意變頻器柜上方不的有管道法蘭或其他漏點，在變頻器附近不能有噴濺水流，總之現場柜體防護等級要在IP43以上。
2三菱變頻器的防塵：所有進風口要設置防塵網阻隔絮狀雜物進入，防塵網應該設計為可拆卸式，以方便清理，維護。防塵網的網格根據現場的具體情況確定，防塵網四周與控制柜的結合處要處理嚴密。

3防腐蝕性氣體：在化工行業這種情況比較多見，此時可以將變頻柜放在控制室中。

三菱變頻器散熱與接線規范問題

接線規范

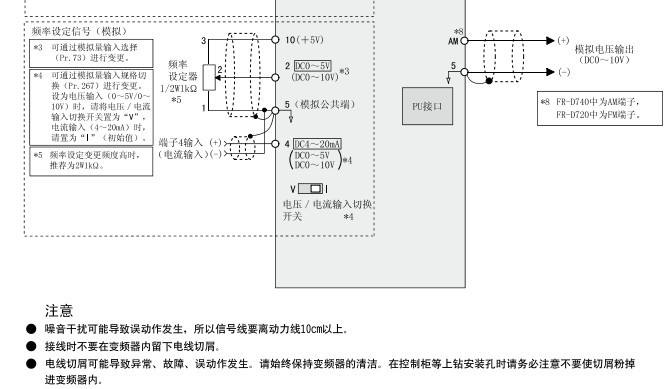

信號線與動力線必須分開走線：使用模擬量信號進行遠程控制三菱變頻器時，為了減少模擬量受來自三菱變頻器和其它設備的干擾，請將控制三菱變頻器的信號線與強電回路（主回路及順控回路）分開走線。距離應在30cm以上。即使在控制柜內，同樣要保持這樣的接線規范。該信號與三菱變頻器之間的控制回路線最長不得超過50m。
信號線與動力線必須分別放置在不同的金屬管道或者金屬軟管內部：連接PLC和三菱變頻器的信號線如果不放置在金屬管道內，極易受到三菱變頻器和外部設備的干擾；同時由于三菱變頻器無內置的電抗器，所以三菱變頻器的輸入和輸出級動力線對外部會產生極強的干擾，因此放置信號線的金屬管或金屬軟管一直要延伸到三菱變頻器的控制端子處，以保證信號線與動力線的徹底分開。
1、模擬量控制信號線應使用雙股絞合屏蔽線，電線規格為0.75mm2。在接線時一定要注意，電纜剝線要盡可能的短（5-7mm左右），同時對剝線以后的屏蔽層要用絕緣膠布包起來，以防止屏蔽線與其它設備接觸引入干擾。
2、為了提高接線的簡易性和可靠性，推薦信號線上使用壓線棒端子。
