三菱擴展PLC模塊規則的注意技巧與方法
三菱擴展PLC模塊規則的注意技巧與方法，我覺得這個技巧與方法是有一定道理，不知道你發現沒有，我上次分享過判斷三菱伺服電機編碼器故障技巧方法 。
什么是三菱PLC擴展的模塊輸入、輸出？
1、輸入模塊：
PLC的輸入接口為光電耦合器，由兩個發光二極度管和光電三極管組成。
其中發光二級管在光電耦合器的輸入端加上變化的電信號，發光二極管就產生與輸入信號變化規律相同的光信號。在光電耦合器的線性工作區內，輸出信號與輸入信號有線性關系。
當開關合上，二極管發光，然后三極管在光的照射下導通，向內部電路輸入信號。當開關斷開，二極管不發光，三極管不導通。向內部電路輸入信號，也就是通過輸入接口電路把外部的開關信號轉化成PLC內部所能接受的數字信號。
2、輸出模塊：
PLC的繼電器輸出接口電路
當內部電路輸出數字信號1，有電流流過，繼電器線圈有電流，然后常開觸點閉合，提供負載導通的電流和電壓。當內部電路輸出數字信號0，則沒有電流流過，繼電器線圈沒有電流，然后常開觸點斷開，斷開負載的電流或電壓。也就是通過輸出接口電路把內部的數字電路化成一種信號使負載動作或不動作。
3、通信模塊：
MELSECNET/H和CC-Link使用循環通信的方式，周期性自動地收發信息，不需要專門的數據通信程序，只需簡單的參數設定即可。
三菱PLC不會展用點數、基本輸入模塊輸出模塊三菱PLC一共可以擴展256點FX3U，特殊模塊和其他模塊不占用IO點數。
三菱的輸入、輸出擴展模塊就是擴展多一些輸入、輸出點，plc本機上的輸入輸出點的點數是固定，若項目需要更多的輸入輸出點的話就要加輸入輸出模塊了，來增加輸入輸出點的數量。
三菱PLC在應用中注意事項：

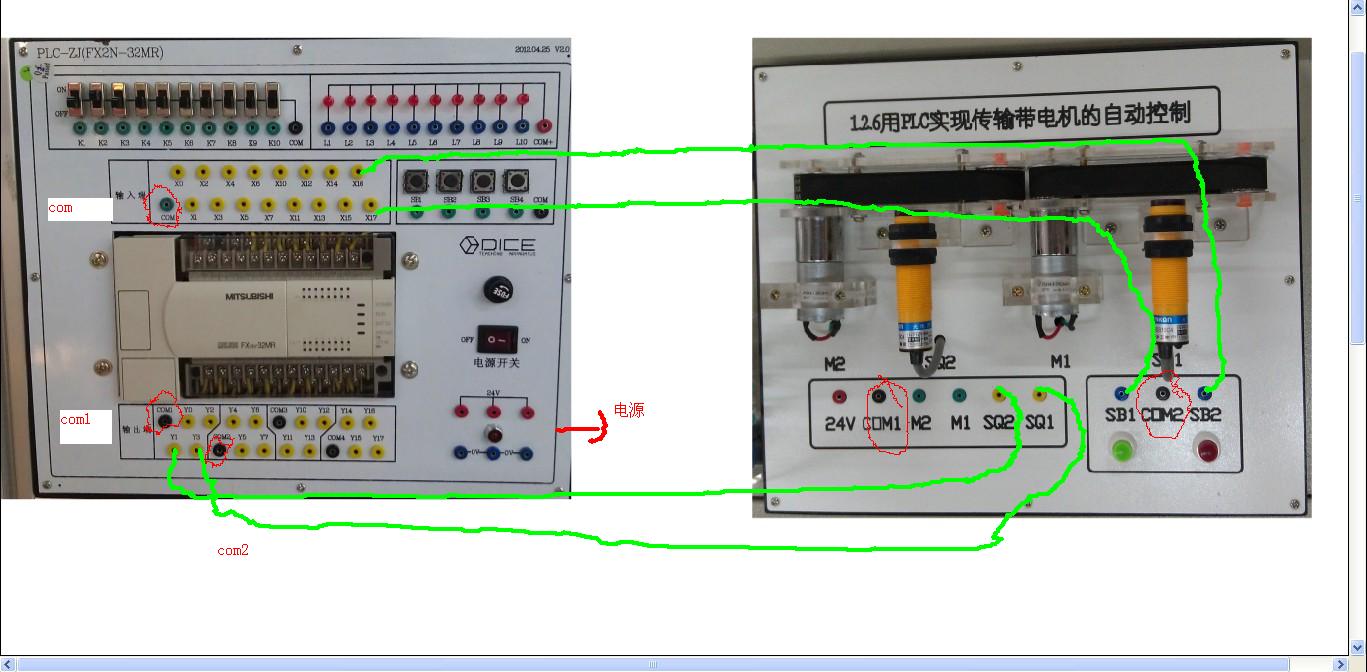

1、輸出端接線分為獨立輸出和公共輸出。在不同組中，可采用不同類型和電壓等級的輸出電壓。但在同一組中的輸出只能用同一類型、同一電壓等級的電源。
2、由于三菱PLC的輸出元件被封裝在印制電路板上，并且連接至端子板，若將連接輸出元件的負載短路，將燒毀印制電路板，因此，應用熔絲保護輸出元件。
3、采用繼電器輸出時，所承受的電感性負載的大小，會影響到繼電器的使用壽命，因此，使用電感性負載時選擇繼電器工作壽命要長。
4、三菱PLC的輸出負載可能產生干擾，因此要采取措施加以控制，如直流輸出的續流管保護，交流輸出的阻容吸收電路，晶體管及雙向晶閘管輸出的旁路電阻保護。
三菱PLC 在新聞動態 ，三菱擴展PLC模塊規則的注意技巧與方法相關文章，幫您更好的了解三菱擴展PLC模塊規則的注意技巧與方法您也可以和大家一起交流，發表您自己的看法，也可以把您的文章和您看到的文章和大家分享。
什么是三菱PLC擴展的模塊輸入、輸出？
1、輸入模塊：
PLC的輸入接口為光電耦合器，由兩個發光二極度管和光電三極管組成。
其中發光二級管在光電耦合器的輸入端加上變化的電信號，發光二極管就產生與輸入信號變化規律相同的光信號。在光電耦合器的線性工作區內，輸出信號與輸入信號有線性關系。
當開關合上，二極管發光，然后三極管在光的照射下導通，向內部電路輸入信號。當開關斷開，二極管不發光，三極管不導通。向內部電路輸入信號，也就是通過輸入接口電路把外部的開關信號轉化成PLC內部所能接受的數字信號。
2、輸出模塊：
PLC的繼電器輸出接口電路
當內部電路輸出數字信號1，有電流流過，繼電器線圈有電流，然后常開觸點閉合，提供負載導通的電流和電壓。當內部電路輸出數字信號0，則沒有電流流過，繼電器線圈沒有電流，然后常開觸點斷開，斷開負載的電流或電壓。也就是通過輸出接口電路把內部的數字電路化成一種信號使負載動作或不動作。
3、通信模塊：
MELSECNET/H和CC-Link使用循環通信的方式，周期性自動地收發信息，不需要專門的數據通信程序，只需簡單的參數設定即可。
MELSECNET/H和CC-Link是使用廣播方式進行循環通信發送和接收的，這樣就可做到網絡上的數據共享。對于Q系列PLC使用的Ethernet、MELSECNET/H、CC-Link網絡，可以在GX Developer軟件畫面上設定網絡參數以及各種功能，簡單方便。
三菱擴展PLC模塊規則的注意技巧與方法
三菱PLC不會展用點數、基本輸入模塊輸出模塊三菱PLC一共可以擴展256點FX3U，特殊模塊和其他模塊不占用IO點數。
三菱的輸入、輸出擴展模塊就是擴展多一些輸入、輸出點，plc本機上的輸入輸出點的點數是固定，若項目需要更多的輸入輸出點的話就要加輸入輸出模塊了，來增加輸入輸出點的數量。
三菱PLC在應用中注意事項：
1、輸出端接線分為獨立輸出和公共輸出。在不同組中，可采用不同類型和電壓等級的輸出電壓。但在同一組中的輸出只能用同一類型、同一電壓等級的電源。
2、由于三菱PLC的輸出元件被封裝在印制電路板上，并且連接至端子板，若將連接輸出元件的負載短路，將燒毀印制電路板，因此，應用熔絲保護輸出元件。
3、采用繼電器輸出時，所承受的電感性負載的大小，會影響到繼電器的使用壽命，因此，使用電感性負載時選擇繼電器工作壽命要長。
4、三菱PLC的輸出負載可能產生干擾，因此要采取措施加以控制，如直流輸出的續流管保護，交流輸出的阻容吸收電路，晶體管及雙向晶閘管輸出的旁路電阻保護。
三菱PLC 在新聞動態 ，三菱擴展PLC模塊規則的注意技巧與方法相關文章，幫您更好的了解三菱擴展PLC模塊規則的注意技巧與方法您也可以和大家一起交流，發表您自己的看法，也可以把您的文章和您看到的文章和大家分享。
