產品介紹

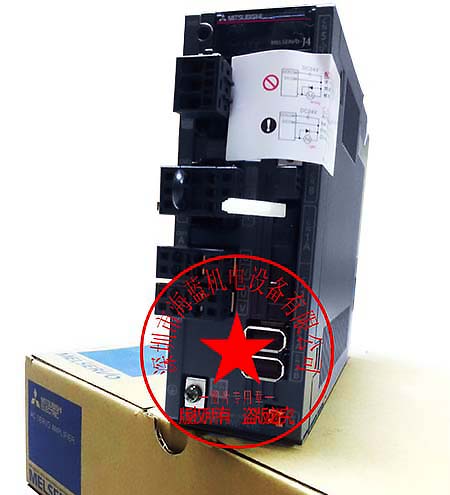

MR-J4W2-22B三菱伺服驅動器2軸,同時帶2臺伺服電機，同等功率成本低，MR-J4W2-22B驅動器報價，海藍機電為您提供專業三菱伺服選型、三菱伺服電機報價和現場技術支持，海藍機電擁有優秀的技術團隊，承接三菱plc編程等技術項目，服務熱線：400-8819-130、0755-88356415。
伺服放大器SSCNETIII/H兼容0.2kW，用于三相或單相AC 200V至240V
三菱伺服驅動器MR-J4W2-22B特點：
1、多軸集成伺服放大器：2軸一體化伺服放大器，可以驅動2臺伺服電機。它實現了設備的節能，小型化和成本降低。另外，伺服電機可與旋轉式，直線式，直驅式電機組合使用。
2、業界領先的基本性能：采用集成先進專有高速伺服控制架構的專用執行引擎。它實現了2.5 kHz的速度頻率響應。再加上采用原始高分辨率絕對位置編碼器（4,194,304個脈沖/轉），處理速度得到了顯著提高。最大限度地提高高端機器的性能。
3、SSCNETIII / H系統的高響應：雙向數據傳輸/接收速度比以前高出三倍，最高可達150 Mbps（相當于單向300 Mbps）雙向數據傳輸/接收。它極大地提高了系統的響應速度。
三菱伺服驅動器MR-J4W2-22B基本參數：
三菱伺服驅動器MR-J4W2-22B價格：面價
系列名稱
MELSERVO-J4系列
指令接口
2軸集成SSCNET III/H接口
電壓等級
200V
容量（KW）
0.2
伺服放大器型號名稱
MR-J4W2-22B
輸出
額定電壓
三相AC 170V
額定電流（每個軸）
1.5A
主電路電源輸入
電壓/頻率
三相或單相AC 200V至240V，50Hz/60Hz
額定電流 [A]
2.9
允許的電壓變化
三相或單相AC 170V至264V
允許的頻率變化
±5%以內
控制電路電源輸入
電壓/頻率
單相AC 200V～240V, 50Hz/60Hz
額定電流 [A]
0.4
允許的電壓變化
單相AC 170V～264V
允許的頻率變化
±5%以內
功耗 [W]
55
接口電源
DC 24 V±10％（所需電流容量：0.35A（包括CN 8連接器信號））
控制方法
正弦波PWM控制·電流控制系統
電容器再生
可重復使用的再生能量 [J]
17
允許的充電等效慣性矩[J] [×10-4kg?m2 ]
3.45
允許的電荷當量質量[kg]
LM-H3
3.8
LM - K 2
LM - U 2
8.5
集成伺服放大器的再生電阻允許再生功率 [W]
20
動態制動
內置
SSCNET III / H命令通信周期
0.222ms，0.444ms，0.888ms
通信功能
USB：與個人電腦等連接（MR Configurator 2兼容）
編碼器輸出脈沖
對應（AB相脈沖）
模擬監視器
無
全封閉控制
支持
機器端編碼器接口
三菱電機高速串行通信
伺服功能
先進的振動抑制控制Ⅱ，自適應濾波器Ⅱ，魯棒過濾器，自動調諧，一觸式調諧，堅韌驅動功能，駕駛記錄儀功能，控制所述推出，機械診斷功能，電力監控功能，規模測量功能，J3兼容模式
保護功能
過流截止，再生過電壓阻塞，過載跳閘（電子熱），伺服電機過熱保護，編碼器錯誤保護，再生錯誤保護，欠壓保護，瞬間停電保護，超速保護，過度錯誤保護，磁極檢測保護，線性伺服控制故障保護
功能安全
STO（IEC / EN 61800-5-2）
安全性能
第三方認證標準
EN ISO 13849-1類別3 PL e，IEC 61508 SIL 3，EN 62061 SIL CL3，EN 61800-5-2
響應性能
8 ms或更少（STO輸入關閉→能量切斷）
測試脈沖輸入（STO）
測試脈沖間隔：1 Hz至25 Hz測試脈沖關閉時間：最長1 ms
預期的平均危險側故障時間（MTTFd）
MTTFd≥100[年]（314a）
診斷范圍（DC)
DC =中（Medium），97.6 [％]
危險側面故障的平均概率（PFH）
PFH = 6.4×10-9 [1/h]
海外合規標準
為遵守海外標準/法律法規，請參閱合格產品頁面。
結構（防護等級）
自冷、開放式（（IP20））
關閉附件
有
環境條件
環境溫度
操作：0°C至55°C（無結冰），儲存：-20°C至65°C（無結冰）
環境濕度
操作/儲存：5％RH至90％RH（不結露）
氣氛
室內（不要暴露在直射的陽光下
），腐蝕性氣體，易燃氣體，油霧，無塵
海拔
海拔2000米以下
耐振動
5.9 /s2，10赫茲?55赫茲（X，Y，Z各方向）
質量[Kg]
1.5
