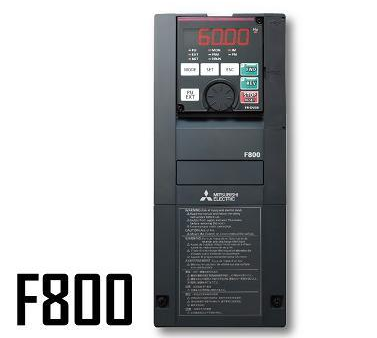

三菱F840系列變頻器FR-F840-00083-2-60 3.7KW三菱推薦，海藍機電為您提供專業三菱變頻器選型、三菱變頻器報價和現場技術支持，海藍機電擁有優秀的技術團隊，承接三菱plc編程等技術項目，服務熱線：400-8819-130、0755-88356415。
三菱變頻器FR-F840-00083-2-60/FR-F840-3.7K型號說明：
| 三菱變頻器型號說明 |
|
|||||
| FR-F8 | 4 | 0 | - | 00083 | -2 | -60 |
| ① | ② | ③ | ④ | ⑤ |
|
|
|
|
|
|||||
| ①系列 | FREQROL-F800系列 | |||||
| ②電壓等級 | 2：200V級 | |||||
| 4：400V級 | ||||||
| ③結構/功能 | 0：標準構造產品 | |||||
| 2：整流器分離器 | ||||||
| ④容量*2 | 容量：00023-06830；內容：SLD變頻器額定電流 | |||||
| ⑤類型*1 | -1：FM | |||||
| -2：CA | ||||||
| ⑥電路板涂層/導體鍍層 | 無符號： | 無電路板涂層，無導體鍍層 | ||||
| -60 | 有電路板涂層，無導體鍍層 | |||||
|
-06 |
有電路板涂層，有導體鍍層 | |||||
| *1：根據類型不同規格不同，主要的差異如下所示 | ||||||
| 類型 | 電機出力 | 初始設定 | ||||
| 內置EMC濾波器 | 控制邏輯 | 額定頻率 | Pr.19基準頻率電壓 | Pr.570多重額定選擇 | ||
|
FM (搭載端子FM產品) |
端子FM（脈沖列輸出） 端子AM（模擬電壓輸了（DC0~±10Vs）） |
OFF | 漏型邏輯 | 60Hz |
9999 (與電源電壓相同) |
1 （LD額定） |
|
CA (搭載端子CA產品） |
端子CA(模擬電流輸出（0~20ma）) 端子AM（模擬電壓輸出（DC0~±10）） |
ON | 源型邏輯 | 50Hz |
8888 （電源電壓的95%） |
0（SLD額定） |
| *2：另提供以額定功率（ND額定）表示的型號（-1） | ||||||
三菱變頻器FR-F840-00083-2-60/FR-F840-3.7K基本參數：
| 型號：FR-F840-3.7K | ||||
| 適用電機容量（KW）*1 | SLD | 3.7 | ||
| LD | 3.7 | |||
| 輸出 | 額定容量（KVA）*2 | SLD | 6.3 | |
| LD | 5.8 | |||
| 額定電流（A） | SLD | 8.3 | ||
| LD | 7.6 | |||
| 過載能力*3 | SLD | 110%60s、120%3s(反時限特性)周圍溫度40℃ | ||
| LD | 120%60s、150%3s，(反時限特性)周圍溫度50℃ | |||
| 額定電壓*4 | 三相380~500V | |||
| 電源 | 額定輸入交流電壓·頻率 | 三相380~500V 50Hz/60Hz | ||
| 交流電壓允許波動范圍 | 323-550V 50Hz/60Hz | |||
| 允許頻率波動范圍 | ±5% | |||
| 額定輸入電流（A）*5 | SLD | 10.9 | ||
| LD | 10.1 | |||
| 電源設備容量（KVA）*6 | SLD | 8.3 | ||
| LD | 7.7 | |||
| 保護結構（JEM 1030）*7 | 封閉型（IP20） | |||
| 冷卻方式 | 強制風冷 | |||
| 大約重量（Kg） | 3.0 | |||
|
尺寸大?。?/span>WxHxD [mm]） |
150x260x140 |
|||
注釋：
*1：表示適用電機容量是使用三菱標準4極電機時的最大適用容量。
*2：額定輸出容量是指輸出電壓為440V時。
*3：過負荷電流額定的%值表示與變頻器的額定輸出電流之比的比率值反復使用時必須等待變頻器和電機降到100負荷的溫度以下。
*4：最大輸出電壓不能大于電源電壓。在設定范圍內可以更改最大輸出電壓。但是變頻器輸出側電壓的峰值為電源電壓的√2倍左右。
*5：額定輸入電流是指額定輸出電流時的值。額定輸入電流隨著電源阻抗（包括輸入電抗器和電線）的值而變化。
*6：電源容量是額定輸出電流時的值。電源容量隨著電源側的阻抗（包括辦公設備電抗器和電線）的值布景變化。
*7：FR-DU08:IP40(除了PU接口部分)
*8：超過480V時，必須設定Pr.977輸入電壓模式選擇。
