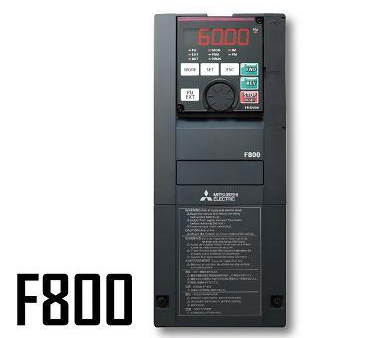

三菱變頻器FR-F840-00170-2-60/FR-F840-7.5K三菱變頻器7.5KW實價保修一年3相380V50Hz，海藍機電為您提供專業三菱變頻器選型、三菱變頻器報價和現場技術支持，海藍機電擁有優秀的技術團隊，承接三菱plc編程等技術項目，服務熱線：400-8819-130、0755-88356415。
風機和水泵變頻器FREQROL-F800系列三相400V
三菱變頻器FR-F840-7.5K規格參數：
【變頻器（ND）額定容量】： 7.5KW
【適用電機容量（kW）】
SLD：7.5
LD：7.5
【輸出 額定容量（kVA）】：
SLD：13
LD：12
【額定電流（A）】
SLD：17
LD：16
【過載電流額定值】
SLD：110％60秒，120％3秒（反時限特性）環境溫度40°C
LD：120％60秒，150％3秒（反時限特性）環境溫度50°C
【電壓】：3相380至500V
【電源電壓等級】：三相400V級
【額定輸入交流電壓·頻率】：3相380至500V50Hz /60Hz
【交流電壓允許變化】：323至550V50Hz/60 Hz
【頻率容差變化】：±5%
【電源設備容量（KVA）】：
SLD：17
LD：17
【保護結構（JEM 1030）】： 封閉式（IP20）
【冷卻方法】：強制風冷
【大約質量】：6.3
三菱變頻器FR-F840-7.5K控制規范
【控制方式】：Soft-PWM控制/高載波頻率PWM控制（V / F控制（如最佳勵磁控制），高級磁通矢量控制（先進的最佳勵磁控制等），可選擇PM電機控制）
【輸出頻率范圍】：0.2?590Hz（高級磁通矢量控制的上限頻率，PM電機控制的頻率為400Hz）
【頻率設置分辨率】
模擬輸入：0.015Hz / 60Hz的（終端2,4：0?10V / 12bit），0.03Hz / 60Hz的（終端2,4：0?5V / 11bit，0?20mA的/ 11bit左右，終端1：0?±10V / 12bit） ，0.06Hz / 60Hz（端子1：0至±5V / 11bit）
數字輸入：0.01Hz
【頻率準確度】：
模擬輸入：在最大輸出頻率的±0.2％范圍內（25°C±10°C）
數字輸入：設定輸出頻率的0.01％以內
【電壓/頻率特性】：基本頻率0至590 Hz可選設置恒定轉矩·減小轉矩模式，V / F 5點可調節可選
【起動轉矩】：
感應電機：120％0.5 Hz（控制高級磁通矢量時）
IPM電機：50％
【轉矩提升】：手動轉矩提升
【加速/減速時間設置】：0?3600 s（加減速時可單獨設定）線形，S形加減速模式，齒隙計數器加減速可選
【直流制動】：工作頻率（0至120 Hz），工作時間（0至10s），工作電壓（0至30％）變量
【失速預防操作水平】：失速防止動作水平動作范圍（SLD等級：0?120％，LD等級：0?150％），可選（V / F控制，高級磁通矢量控制）
三菱變頻器FR-8740-7.5K操作規范
【駕駛功能/運行功能】：上限頻率，下限頻率，多速運行，減速動作模式，熱保護器，直流制動，啟動頻率，JOG運轉，輸出停止（MRS），失速防止，避免再生，加強激勵減速時，直流電源，頻率跳躍，轉顯示，瞬間停電重啟，商用開關序列，遠程設置，重試功能，載波頻率選擇，高響應電流限制，正逆止，操作模式選擇，滑差補償，速度平滑控制，橫動，自動調諧，應用馬達選擇， RS-485通信，PID控制，PID預充電功能時，冷卻風扇動作選擇，停止選擇（減速停止/自由運行），停電減速停止功能，序列功能，吊裝，維護定時器，電流平均值監視器，多級，測試操作，控制電路的24 V電源輸入，安全停止功能，自供電管理，BACnet卡車信任，PID增益調節，清潔，負載特性記憶，緊急驅動
【頻率設定信號】
模擬量輸入端子的數量：3點
模擬輸入端子規格：端子2和4：0~10 V，0~5 V，4~20 mA（0至20 mA）可選端子1：-10~+10 V，-5~+5 V可選
數字輸入：通過M撥號在操作面板上輸入?yún)?shù)單位。 BCD4位或16位二進制（當使用選件FR-A 8 AX時）
【開始信號】：獨立正轉/反轉，啟動信號自保持輸入（3線輸入）可選
【輸入信號】：
終端點數（接點輸入）：12點
脈沖序列輸入：100 kpps
輸入端子可選信號：低速運轉指令，中速運轉指令，高速運轉指令，第2功能選擇，端子4輸入選擇，JOG運轉選擇，輸出停止，自起動保持選擇，正轉指令，反轉指令，變頻器復位。 輸入信號可以改變189（輸入端子功能選擇）。
【輸出信號】：
輸出終端（集電極開路輸出）點數：5點
輸出端子數量（繼電器輸出）：2點
在變頻器運行過程中，頻率到達，瞬間停電/欠壓，過載報警，輸出頻率檢測，Pr.190至Pr.196（輸出端子功能選擇）異常可以改變輸出信號。 變頻器報警代碼可以從集電極開路輸出（4bit）
輸出端子可選信號（安裝選件時）：——
顯示終端輸出端子的數量：2點
顯示儀表輸出端子規格：
脈沖輸出：50 kpps
顯示儀表輸出端子可選信號：
三菱變頻器FR-F840-7.5K顯示
【操作面板】
操作條件：輸出頻率，輸出電流，輸出電壓，頻率設定值。 Pr.52操作面板主監視器可以通過主監視器選擇進行更改。
內容異常：顯示保護功能運行過程中的異常內容，記錄異常內容8次，保護功能運行前的輸出電壓，電流，頻率，累計通電時間，年，月，日，時間
三菱變頻器FR-F840-7.5K保護/報警功能：
<保護功能>
加速過電流斷路，恒速過電流中斷，減速/停止在過電流截止，在再生過電壓截止加速度，再生過電壓閉鎖期間是恒定的速度，在再生過電壓跳閘減速/停止，變頻器過載切斷期間（電子熱），電機過載切斷（電子熱），散熱片過熱，瞬間停電，欠壓，輸入相位，通過失速防止停止時，失去檢測，上限值的故障檢測，限制故障檢測，輸出側接地故障的過電流，輸出相位，外部熱操作中，PTC熱敏電阻器的操作，選擇異常，通信選項異常，所述參數存儲裝置異常時，PU遺漏，重試次數過量，CPU異常，操作面板電源短路/ RS-485終端電源短路，DC24V電源異常時，輸出電流檢測值異常，則沖擊電流抑制電路的故障，通信錯誤（體），模擬輸入錯誤，USB通信錯誤，安全電路故障，超速時，4毫安輸入損失異常，PID預充電異常，PID信號誤差，內部電路的故障，一個序列的功能的用戶定義的異常
<報警功能>
風扇故障，失速防止（過電流），失速防止（過電壓），電子熱預報警，PU停止，參數副本，安全停止，維持時間1?3個，USB主機異常，操作面板鎖，密碼設置，參數寫入錯誤，拷貝操作錯誤，在24V外接電源運行時，負載斷線報警，緊急驅動器運行
三菱變頻器FR-F840-7.5K使用環境
【環境溫度】：-10°C至+ 50°C（無冷凍）（LD額定），-10°C至+ 40°C（無冷凍）（SLD額定）
【環境濕度】：95％RH或更低（無冷凝）（帶基材涂層），90％RH或更低（無冷凝）（無基材涂層）
【存儲溫度】：-20°C至+ 65°C
【氣氛】： 室內（無腐蝕性氣體，易燃?xì)怏w，油霧，灰塵）
【高度/振動】： 海平面在1000m以下?5.9m/s2以下、10～55Hz（X、Y、Z各方向）
【通信】：RS-485,CC-Link,CC-Link IE Field,DeviceNet,PROFIBUS-DPV0,FL-net remote I/O,Modbus RTU,BACNET MS/TP
