LD40PD01三菱多功能高速I/O控制模塊，海藍機電為您提供專業三菱plc選型、三菱plc報價和現場技術支持，海藍機電擁有優秀的技術團隊，承接三菱plc編程等技術項目，服務熱線：400-8819-130、0755-88356415。

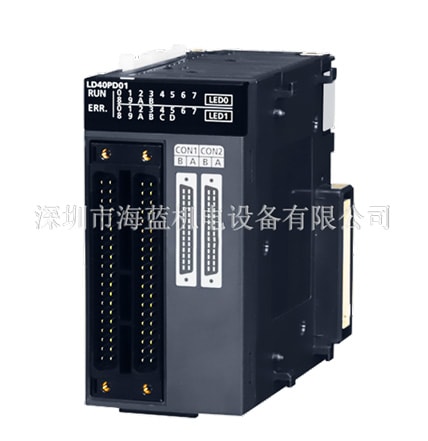

三菱plc控制模塊LD40PD01說明：LD40PD01內配備了外部輸入輸出接口及FPGA*^1,可實現不受CPU模塊掃描時間和總線性能影響的高速控制（實現μs指令的輸入輸出響應時間）

三菱plc控制模塊LD40PD01規格參數：

【輸入點數DC/差動】：12點（DC5V/24V/差動共用）

【輸出點數】：DC時是8點（DC5~24V、0.1A/點）；差動時是6點

【中斷點DC/差動】：8點

【輸入響應時間】：1μs以下

【輸出響應時間】：1μs以下

【脈沖輸入速度】

    DC時：最大200kpulse/s （200kHz）

    差動時：最大8Mpulse/s （2MHz）

【脈沖輸出速度】：

    DC時：最大200kpulse/s （200kHz）

    差動時：最大8Mpulse/s （2MHz）

基本模塊（設定工具提供的基本模塊）

【外部輸入模塊】

    邏輯選擇：反轉、非反轉

    濾波器時間：通用輸入：0μs、10μs、50μs、0.1ms、0.2ms、0.4ms、0.6ms、1ms、5ms；脈沖輸入：10kpulse/s、100kpulse/s、200kpulse/s、500kpulse/s、1000kpulse/s、2000kpulse/s、4000kpulse/s、 8000kpulse/s

【并行編碼器模塊】：

    輸入數據類型：純二進制、格雷碼、BCD

    數據長：1bit～12bit

【多功能計數器模塊】

    計數器定時器模塊：

        型式：加法方式、減法方式、線性計數器模式、環形計數器模式、加算模式、預設計數器功能、鎖存計數器功能、內部時鐘功能

        內部時鐘：25ns、50ns、0.1μs、1μs、10μs、100μs、1ms

        計數范圍：32位帶符號二進制（ー2147483648～2147483647）、32位無符號二進制（0～4294967295）16位帶符號二進制（ー32768～32767）、16位無符號二進制（0～65535）

    比較模塊：

        比較值：等同于計數范圍

        比較模式：16位計數器：＝、＞、＜、≧、≦、＜＞　32位計數器：＝

    凸輪開關模塊：

        步數：最多16步

    設定/復位模塊：將輸入Set端子的信號作為觸發器，輸出High固定信號將輸入Reset端子的信號作為觸發器，輸出Low固定信號

【邏輯運算模塊】 ：邏輯運算種類為AND、OR、XOR
【外部輸出模塊】：

    邏輯選擇：反轉、非反轉

    延遲時間：無、12.5ns× （1～64）、25ns× （1～64）、50ns× （1～64）、0.1μs× （1～64）、1μs× （1～64）、
10μs× （1～64）、100μs× （1～64）、1ms× （1～64）

通過基本模塊的組合可實現的主要功能

【脈沖計數】：

    計數輸入信號（相）：單相輸入（1倍頻／2倍頻）、2相輸入（1倍頻／2倍頻／4倍頻）、CW/CCW

    計數速度切換設定：DC時MAX 200kpulse/s、差動時MAX 8Mpulse/s

【一致檢測】：

    比較范圍：32位帶符號二進制、32位無符號二進制、16位帶符號二進制、16位無符號二進制

    比較方法 ：設定值＜計數值、設定值＝計數值、設定值＞計數值

    中斷：有一致檢測中斷功能

【凸輪開:（步數）】：最多16步／模塊

【高精度な脈沖輸出】：可以觸發器輸入為起點，用最小25ns單位調整ON／OFF時間

【PWM輸出】：

    輸出頻率范圍：DC時最大200kHz、差動時最大2MHz

    占空比：任意（可用最小25ns單位進行設定）

【比率設定】：比率設定范圍 ：輸出脈沖數= （1?2147483647）／（1?2147483647）×輸入脈沖數

【脈沖測量】

    測量項目：脈沖寬度（ON寬度／OFF寬度／從上升沿到上升沿／從下降沿到下降沿）

    測量分辨率：最小25ns

【電氣性接口轉換】：DC24V／DC5V／差動

【主要的硬件邏輯處理時間】：邏輯運算：最小87.5ns、一致輸出：最小137.5ns、凸輪開關：最小262.5ns

【DC5V內部消耗電流】：0.66A

【外部配線連接方式】：40針連接器×2

【輸入輸出占用點數】：32點（I/O分配　智能32點）

【模塊占用數】：2

【重量】：0.18kg

【深圳海藍機電】專業代理供三菱PLC、三菱變頻器、三菱觸摸屏、三菱伺服等全系列產品，擁有很優勢的價格與龐大的庫存,我們在保證有價格優勢的前提下，還可以為您提供專業的技術服務，從方案制定、PLC選型，一直到編程調試！同時我公司還可提供維修服務與培訓！新老客戶在工作中遇到具體難以解決的問題時，可隨時向我公司咨詢，我們將協助解決。服務熱線：400-8819-130、0755-88356415。
