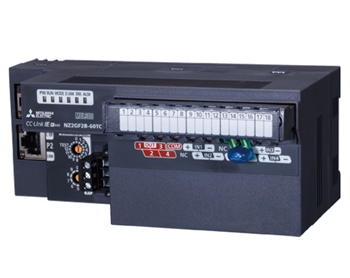

三菱cc-link IE_NZ2GF2B-60TCRT4溫度調節模塊

三菱cc-link IE_NZ2GF2B-60TCRT4溫度調節模塊,測溫電阻體輸入型

溫度調節模塊特點：
 . 采樣周期為250ms/4通道。使用1臺溫度調節模塊，即可實現標準控制(加熱、冷卻)和加熱冷卻控制。
 . 該模塊同時具有升溫、最大電流抑制、自診斷等功能。
 . 輸入通道間絕緣。

NZ2GF2B-60TCRT4參數說明：溫度調節、4ch、測溫電阻體(Pt100，JPt100)輸入,采樣周期為250ms/4通道,500ms/4通道,晶體管輸出、螺釘端子臺。

三菱cc-link IE_NZ2GF2B-60TCRT4溫度調節模塊產品規格說明：
 [控制輸出] 晶體管輸出
 [溫度輸入點數] 4通道/模塊
 [可使用測溫熱電阻] Pt100，JPt100
 [指示精度]
  . 環境溫度25±5℃：滿刻度*(±0.3%)
  . 環境溫度0±55℃：滿刻度*(±0.7%)
 [采樣周期] 250ms/4通道,500ms/4通道
 [控制輸出周期] 0.5~100s
 [輸入阻抗] 1MΩ
 [輸入濾波器] 0s~100s(0: 輸入濾波器OFF)
 [傳感器補償值設置] -50.00~50.00%
 [傳感器輸入斷線時的動作] 超上限處理
 [溫度控制方式] PID ON/OFF 脈沖或2位置控制
 [PID常數范圍]
  . PID 常數設置：可通過自動調諧進行設置
  . 比例帶(P)：0.0%~1000.0%(0:2位置控制)
  . 積分時間(I)：0s~3600s(0：P控制，PD控制 )
  . 微分時間(D)：0s~3600s(0：P控制，PI控制 )
 [目標值(SV)設置范圍] 所使用鉑電阻設置的溫度范圍內
 [靜區設置范圍] 0.1~10.0%
 [晶體管輸出]
  . 輸出信號：ON/OFF 脈沖
  . 額定負載電壓：DC10~30V
  . 最大負載電流：0.1A/1點　0.4A/公共端
  . 最大沖擊電流：0.4A，10ms
  . OFF 時漏電流：0.1mA以下
  . ON 時最大電壓降：DC1.0V(TYP)　0.1A　DC2.5V(MAX)　0.1A
  . 響應時間：OFF至ON: 2ms 以下　ON至OFF: 2ms 以下
 [絕緣方式]
  . 電源/通信系統和輸入：變壓器隔離，數字隔離器隔離
  . 輸入通道之間：變壓器隔離，數字隔離器隔離
  . 電源和通信系統之間以及輸出通道之間：光電耦合器隔離
 [絕緣耐壓]
  . 電源/通信系統和輸入： AC500V　1分鐘
  . 輸入通道之間： AC500V　1分鐘
  . 電源和通信系統之間以及輸出通道之間： AC500V　1分鐘
 [循環傳送] RX/RY點數 64點、RWr/RWw點數 32點
 [模塊電源]
  . 電壓 DC24V
  . 電流 230mA
 [外部配線連接方式]
   通信部：RJ-45連接器
   單元電源部：單元電源.FG用端子臺(M2.5螺絲)
   輸出輸出部：18點2塊端子臺(M3螺絲)
 [通信用電纜] 符合1000BASE-T標準的以太網電纜 5類以上(雙屏蔽·STP)直電纜
 [外形尺寸H*W*D] 65*160*99mm
 [重量] 0.35kg
