產品介紹

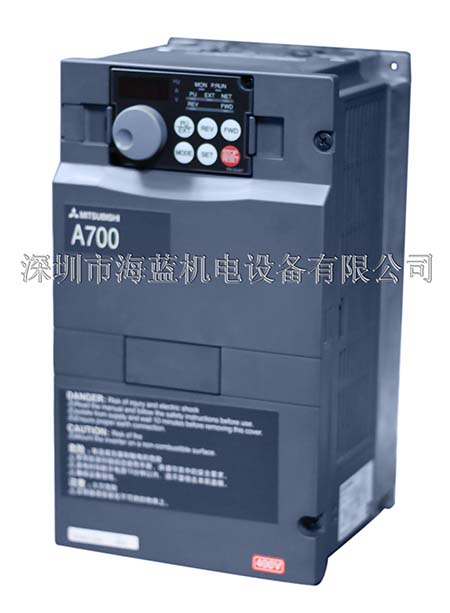

FR-A740-3.7K三菱變頻器A700系列，專業代理系列三菱變頻器和相應模塊附件，海藍機電為您提供專業三菱變頻器選型、三菱變頻器報價和現場技術支持，海藍機電擁有優秀的技術團隊，承接三菱plc編程等技術項目，服務熱線：400-8819-130、0755-88356415。
【FR-A740-3.7K】價格：面價/電議
三菱變頻器FR-A740-3.7K詳細說明：
| 產品系列 | FREQROL-A700 | ||
| 類型 | 高性能·高性能變頻器FREQROL - 700系列3相400V | ||
| 產品型號名稱 | FR-A740-3.7K | ||
| 適用電機容量（kW） | 3.7KW | ||
| 產量 | 額定容量（kVA） | 6.9 | |
| 額定電流（A） |
9 |
||
| 過載電流額定值 | 150％60秒，200％3秒（反時限特性）環境溫度50℃ | ||
| 電壓 | 3相 380～480V | ||
| 再生制動轉矩 | 最大值·允許使用率 | 100％扭矩·2％ED | |
| 電源 | 電壓等級 | 三相400V級 | |
| 額定輸入交流電壓·頻率 | 3相 380～480V 50Hz/60Hz | ||
| 交流電壓允許變化 | 323～528V 50Hz/60Hz | ||
| 頻率容差變化 | ±5％ | ||
| 供電設備容量（KVA） |
9 |
||
| 保護結構（JEM 1030） | 封閉式（IP 20） | ||
| 冷卻方法 | 強制風冷 | ||
| 近似質量 | 3.8 | ||
| 控制規范 | 控制方法 | Soft-PWM控制/高載波頻率PWM控制（V / F控制，高級磁通矢量控制，無傳感器矢量控制）/矢量控制（使用選件FR-A 7AP / FR-A 7 AL時） | |
| 輸出頻率范圍 | 0.2至400Hz | ||
| 頻率設置分辨率 | 模擬輸入 | 0.015Hz／0～60Hz（端子2、4：0～10V／12bit）、0.03Hz／0～60Hz（端子2、4：0～5V／11bit、0～20mA／約11bit、端子1：0～± 10V／12bit）、0.06Hz／0～60Hz（端子1：0～±5V／11bit） | |
| 數字輸入 | 0.01Hz | ||
| 頻率準確度 | 模擬輸入 | 在最大輸出頻率的±0.2％范圍內（25°C±10°C） | |
| 數字輸入 | 設定輸出頻率的0.01％以內 | ||
| 電壓/頻率特性 | 基本頻率0至400 Hz可選設置恒定扭矩/減速扭矩模式，5 V / F可調可選 | ||
| 起動轉矩 | 200％0.3Hz（0.4K至3.7K），150％0.3Hz（5.5K或更高）（真正的無傳感器矢量控制，矢量控制） | ||
| 轉矩提升 | 手動轉矩提升 | ||
| 加速/減速時間設置 | 0?3600 s（加減速時可單獨設定）線形，S形加減速模式，齒隙計數器加減速可選 | ||
| 直流制動 | 工作頻率（0至120 Hz），工作時間（0至10 s），工作電壓（0至30％）可變 | ||
| 失速預防操作水平 | 工作電流水平可選（0至200％變量），可選 | ||
| 扭矩極限水平 | 可以設置轉矩限制值（0至400％變量） | ||
| 操作規范 | 駕駛功能/運行功能 | 上下限頻率設定，頻率跳轉操作，外部熱敏輸入選擇，極性可逆操作，瞬間停電再啟動操作，商業開關操作，正轉/反轉防止，遙控設定，制動次序，第二，第三， 離線自動調諧功能，在線自動調諧功能，PID控制，計算機聯動操作（RS-485），連續停止操作，連續停止操作，負載停止轉矩高速頻率控制，下垂控制，再生回避，滑差補償， ，電機端部定向，機器端部定向，預勵磁，陷波濾波器，機器分析儀，易于增益調整，速度前饋，扭矩偏差 | |
| 頻率設定信號 | 模擬量輸入端子的數量 | 3點 | |
| 模擬輸入端子規格 | 端子2和4：0至10 V，0至5 V，4至20 mA（0至20 mA）；可選端子1：-10至+10 V，-5至+5 V可選 | ||
| 數字輸入 | 用操作面板上的M撥盤輸入?yún)?shù)單位，4位BCD或16位二進制（使用選件FR-A 7 AX時） | ||
| 開始信號 | 獨立正轉/反轉，啟動信號自保持輸入（3線輸入）可選 | ||
| 輸入信號 | 終端點數（接點輸入） | 12點 | |
| 脈沖序列輸入 | 100kpps | ||
| 輸入端子可選信號 | 多段速度選擇，遠程設置，Atetome選擇，第二和第三功能選擇，終端4輸入選擇，JOG運行選擇，瞬間停電再起動的選擇和實現回縮，外部熱輸入，反相器操作允許信號（FR-HC / FR-CV連接），F(xiàn)R-HC連接（瞬時停電檢測），PU操作外部互鎖信號，外部直流制動開始，PID控制有效端子，制動開口完成信號，PU-外部操作開關，將負載施加選擇正反升壓，V / F轉換，負載轉矩高速的頻率，S曲線減速?開關，預激，輸出停止，啟動自保持選擇，控制模式切換時，轉矩限制選擇，啟動整定的外部輸入時，轉矩偏置選擇1， 2，P / PI控制切換，正向，反向旋轉指令，逆變器復位，PTC熱敏電阻器輸入，PID正逆運算，PU-NET操作切換，外部-NET操作選擇，命令源切換，簡單的位置脈沖串碼，簡單的位置檉從脈沖清除，DC電源操作許可，DC電源操作取消，磁通衰減輸出關閉，從Pr.178至Pr.189（輸入端子功能選擇）中選擇任意12種類型。 | ||
| 輸出信號 | 輸出終端（集電極開路輸出）點數 | 5點 | |
| 輸出端子數量（繼電器輸出） | 2點 | ||
| 輸出端子可選信號 | 變頻器運行中1，在逆變器操作中，開始命令ON，頻率達到，瞬間停電，欠壓，過載警報，第一，第二和第三輸出頻率（速度）檢測，再生制動預報警，電子熱預報警，PU操作模式中，逆變器的操作準備如圖1所示，輸出電流檢測，零電流檢測，PID下，上限，PID正向反向輸出，商用開關MC1,2,3，東方完成，東方未命中時，制動釋放請求，風扇故障輸出，鰭過熱預報警，電源故障減速時，PID控制操作期間，在重試過程中，PID輸出中斷，準備好了，壽命報警，省電平均值更新時間，電流平均值監視器，異常輸出1,2-期間，3（停電信號），維護定時器報警，遠程輸出，正轉，反轉輸出，低速輸出，轉矩檢測，再生狀態輸出，啟動調諧完成，定位完成后，從燈故障輸出1和2中選擇Pr.190至Pr.196（輸出端子功能選擇）中的任何信號。集電極開路輸出（5點），繼電器輸出（2點），變頻器報警代碼可從集電極開路（4位）輸出。 | ||
| 輸出端子可選信號（安裝選件時） | 除此之外，根據控制電路電容器壽命，主電路電容器壽命，冷卻風扇壽命和浪涌電流抑制電路壽命，Pr.313至Pr.319（擴展輸出端子功能選擇）選擇任意信號。 （FR-A 7 AR的擴展端子只能設置正邏輯） | ||
| 顯示終端輸出端子的數量 | 2點 | ||
| 顯示儀表輸出端子規格 | FM：最大2.4kHz、AM：0～10V | ||
| 脈沖輸出 | 最大50kpps | ||
| 顯示儀表輸出端子可選信號 | 輸出頻率，電機電流（穩定或峰值），輸出電壓，頻率設定值，運行速度，電機轉矩，轉換器輸出電壓（穩定或峰值），電子熱負載系數，輸入功率，輸出功率，負載表，電機 Pr.54 FM端子功能選擇（脈沖串），勵磁電流，參考電壓輸出，電機負載率，節電效果，再生制動器使用率，PID目標值，PID測量值，電機輸出，轉矩指令，轉矩電流指令， 輸出），Pr.158 AM通過端子功能選擇（模擬輸出）選擇。 | ||
| 顯示 | 操作面板 | 操作條件 | 輸出頻率，電機電流（穩定或峰值），輸出電壓，頻率設定值，運行速度，電機轉矩，過載，轉換器輸出電壓（穩定或峰值），電子熱負載系數，輸入功率，輸出功率，負載 PID目標值，PID測量值，PID偏差，PID偏差，變頻器輸入輸出端子監視器（PID）監視器，電動機輸入勵磁電流，累計通電時間，實際運行時間，電動機負載率，綜合功率，節能效果， ，輸入端子選項監視器，輸出端子選項監視器，選項安裝狀態（僅顯示參數單位），端子分配狀態（僅顯示參數單位），轉矩指令，轉矩電流指令，反饋脈沖（選件（FR-A 7AP） 只有在有效時），電機輸出 |
| 內容異常 | 顯示保護功能運行中的異常內容，存儲輸出電壓，電流，頻率，保護功能運行前的累計通電時間，異常內容8次 | ||
| 保護/報警功能 | 減速過電壓，逆變器保護熱操作中，電機保護熱操作中，散熱片過熱，瞬間停電，欠壓，輸入過程中保持恒定速度過壓期間過壓期間恒速過電流，在減速時的過電流，加速期間加速過電流相故障，馬達過載，輸出側接地故障的過電流，輸出短路，主電路元件過熱，輸出相位，外部熱操作中，PTC熱敏電阻器的操作，選擇異常，參數誤差，PU遺漏發生時，重試次數過量，CPU異常，操作面板電源短路，DC24V電源輸出短路，輸出電流檢測值超過，浪涌電阻過熱，通信錯誤（體），USB異常，反轉減速異常，模擬輸入錯誤，風扇故障，過電流失速防止，過電壓失速防止，再生制動預報警，電子熱預報警，PU停機，維護定時報警，制動三極管故障，參數寫入錯誤，拷貝操作錯誤，操作面板鎖，參數拷貝報警，限速顯示，編碼器沒有信號，速度偏差大，超速，位置誤差大時，編碼器的相位誤差 | ||
| 環境 | 環境溫度 | －10℃～＋50℃（不結冰） | |
| 環境濕度 | 90％RH或更低（不結露） | ||
| 存儲溫度 | -20°C至+ 65°C | ||
| 氣氛 | 室內（無腐蝕性氣體，易燃?xì)怏w，油霧，灰塵） | ||
| 高度/振動 | 海平面在1000米以下·5.9米/秒2以下 | ||
| 通信 | RS-485，CC-Link，CC-Link IE Field，LONWorks，DeviceNet，PROFIBUS-DPV0，F(xiàn)L-net遠程I / O，Modbus RTU，SSCNETⅢ | ||
