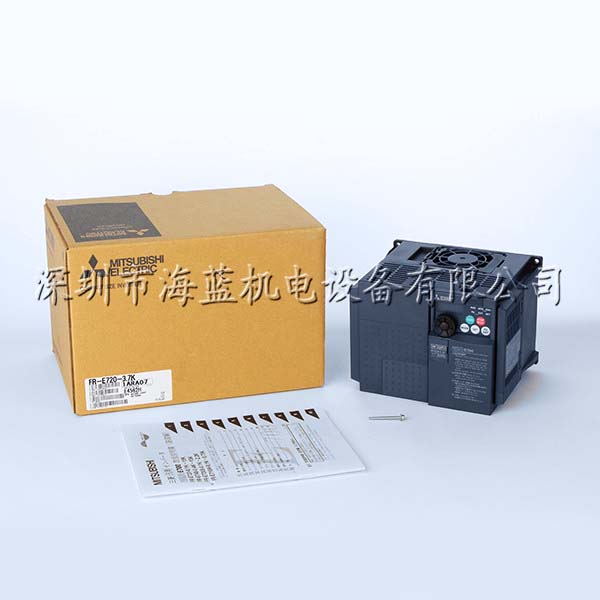

FR-E720-3.7K三菱變頻器|制動電阻|使用手冊|三菱代理商|變頻器專用，海藍機電專業代理三菱變頻器及相關變頻器模塊，并提供專業的技術支持，服務熱線：400-8819-130、0755-88356415。
【價格】：面價
【產品簡介】：
【型號】：FR-E720-3.7K
【適用電機容量】（KW）：3.7
【輸出額定容量】（KVA）：7.0
【輸出額定電流】（A）：17.5
【過載能力】：150% 60s、200% 3s（反限特性）
【輸出電壓】：3相200~240V
【電源額定輸入交流電壓及頻率】：3相200~240V 50Hz/60Hz
【交流電壓允許波動范圍】：170~264V 50Hz/60Hz
【允許頻率波動范圍】：±5%
【電源容量】（KVA）：9
【冷卻方式】：強制風冷
【重量】（Kg）：1.7
三菱變頻器FR-E720-3.7K詳細說明：
產品系列
FREQROL-E700
類型
簡單·功能強大的小型變頻器FREQROL-E700系列三相200V
產品型號名稱
FR-E 720-3.7K
適用電機容量（kW）
3.7KW
產量
額定容量（kVA）
7
額定電流（A）
17.5
過載電流額定值
150％60秒，200％3秒（反時限特性）
電壓
3相200至240V
再生制動轉矩
最大值·允許使用率
-
電源
電壓等級
三相200V級
額定輸入交流電壓·頻率
3相200～240V 50Hz/60Hz
交流電壓允許變化
170～264V 50Hz/60Hz
頻率容差變化
±5％
供電設備容量（KVA）
9
保護結構（JEM 1030）
封閉式（IP 20），全封閉式結構系列為IP 40。
冷卻方法
強制風冷
近似質量
1.7
控制規范
控制方法
軟PWM控制/高載波頻率PWM控制（V / F控制，高級磁通矢量控制，通用磁通矢量控制，最佳勵磁控制可選）
輸出頻率范圍
0.2至400Hz
頻率設置分辨率
模擬輸入
0.06Hz / 60Hz的（終端2,4：0?10V / 10bit的），0.12Hz / 60Hz的（終端2,4：0?5V / 9位），0.06Hz / 60Hz的（終端4：4?20mA的/ 10位）
數字輸入
0.01Hz
頻率準確度
模擬輸入
在最大輸出頻率的±0.5％范圍內（25°C±10°C）
數字輸入
設定輸出頻率的0.01％以內
電壓/頻率特性
基本頻率0至400 Hz可選設置，恒轉矩·減速可選擇轉矩模式
起動轉矩
200％以上（0.5Hz時）···設定高級磁通矢量控制時（3.7K以下）
轉矩提升
手動轉矩提升
加速/減速時間設置
0.01至360秒，0.1至3600秒（可單獨設定各自的加減速），可選擇線性或S形加減速模式
直流制動
工作頻率（0至120 Hz），工作時間（0至10 s），工作電壓（0至30％）可變
失速預防操作水平
工作電流水平可選（0至200％變量），可選
扭矩極限水平
0至200％
操作規范
駕駛功能/運行功能
上限和下限頻率設定，頻率跳變操作，外部熱輸入選擇，瞬間停電重啟操作，前向和反向旋轉防止，遠程設定，制動序列，第二功能，多速操作時，處理停止控制，閉環控制，避免再生，滑動校正，操作模式選擇，離線自動調整功能，PID控制，計算機鏈接操作（RS-485）
頻率設定信號
模擬量輸入端子的數量
2點
模擬輸入端子規格
端子2：0至10 V，0至5 V可選
端子4：0至10 V，0至5 V，4至20 mA可選
數字輸入
通過操作面板，參數單位輸入
開始信號
獨立正轉/反轉，啟動信號自保持輸入（3線輸入）可選
輸入信號
終端點數（接點輸入）
7點
脈沖序列輸入
無
輸入端子可選信號
外部熱量輸入，PU外部操作切換，V / F切換，從外部電源切換到外部端子，選擇多段速度選擇，遠程設置，停止選擇，第二功能選擇，端子4輸入選擇，點動運行選擇，PID控制有效端子， 輸出停止，啟動自保持選擇，正轉，反轉指令，變頻器復位，PU-NET運行切換，外部網絡運行切換，指令右轉換，變頻器運行使能信號，從外部互鎖中選擇的PU運行。
輸出信號
輸出終端（集電極開路輸出）點數
2點
輸出端子數量（繼電器輸出）
1點
輸出端子可選信號
變頻器運行中，頻率到達，過載報警，輸出頻率檢測，再生制動預報警，電子熱敏預警，變頻器運行就緒，輸出電流檢測，零電流檢測，PID下限，PID上限，PID正轉輸出制動打開請求，風扇故障，F(xiàn)IN過熱預報警，電源故障減速，PID控制操作期間的過程中，重試，壽命報警，電流平均值監視器，遠程輸出，輕微故障輸出，報警輸出，報警輸出3，維護計時器期間從鬧鐘中選擇
輸出端子可選信號（安裝選件時）
輸出與本體相同的信號
顯示終端輸出端子的數量
1點
顯示儀表輸出端子規格
FM：最大2.4kHz
脈沖輸出
無
顯示儀表輸出端子可選信號
輸出頻率，電機電流（穩定）的輸出電壓，頻率設定值，電動機的轉矩，轉換器輸出電壓，該再生制動使用率，電子熱負載率，輸出電流峰值，該轉換器輸出電壓的峰值，參考電壓輸出，電動機負載從速率，PID目標值，PID測量值，輸出功率中選擇。脈沖輸出
顯示
操作面板
操作條件
輸出頻率，電機電流（穩定）的輸出電壓，頻率設定值，累積通電時間，實際操作時間，電機轉矩，轉換器輸出電壓，該再生制動使用率，電子熱負載率，輸出電流峰值，該轉換器輸出電壓的峰值數值，電機負載率，PID目標值，PID測量值，PID偏差，變頻器輸入/輸出端子監視器，輸入/輸出端子選項監視器，輸出功率，積分功率，電機熱負載系數，變頻器熱負載系數
內容異常
保護功能運行時顯示異常內容，存儲異常內容8次（保護功能運行前的輸出電壓，電流，頻率，總通電時間）
保護/報警功能
<保護功能>
加速時過電流，恒速時過電流，減速時過電流，加速時過電流過電壓，恒速過電壓，減速時過電壓，變頻器保護熱操作，電機保護熱操作，電機保護熱操作，翅片過熱，輸入缺相，啟動輸出側 接地過流，輸出短路，輸出缺相，外部熱操作，選件錯誤，參數錯誤，PU丟失，重試計數，CPU錯誤，制動晶體管錯誤，浪涌電阻過熱，通信錯誤，模擬輸入錯誤，USB通信錯誤 ，制動序列錯誤4至7
<報警功能>
風扇故障，過電流失速防止，過電壓失速防止，PU停止，參數寫入錯誤，再生制動預警，電子熱預警，維護輸出，欠電壓
環境
環境溫度
-10°C至+ 50°C（無結冰）（全封閉結構規格時為-10°C至+ 40°C）
環境濕度
90％RH或更低（不結露）
存儲溫度
-20°C至+ 65°C
氣氛
室內（無腐蝕性氣體，易燃氣體，油霧，灰塵）
高度/振動
海平面在1000米以下·5.9米/秒2以下
通信
RS-485，CC-Link，LONWorks，DeviceNet，PROFIBUS-DPV 0，Modbus RTU
【三菱變頻器功能介紹】
三菱變頻器主要的功能有：收-放-卷的張力控制功能，內置了三菱PLC，二者合一 的應用在一起，大大降低了成本;同時具備了節能運行模式、再生回避功能、支持多種網絡功能，操作簡單高效，維護安全高效的優良特性，使三菱變頻器有著三菱電機產品一貫的高性能、高精度、高性價比的產品特點。
【功能介紹】
一、高水準的驅動性能
1、發揮普通電機最高的(無傳感器矢量控制)
2、驅動帶編碼器的電機實現高精度控制(矢量控制)
3、V/F控制盒先進磁通矢量控制也可選用
二、豐富而實用的應用功能
1、張力控制功能(任意卷徑自動推算，速度增益自動調節，轉矩張力控制，慣性補償)
2、內置PLC功能
3、節能運行模式
4、負載平衡
5、再生回避功能三、網絡功能
1、標準附帶獨立的RS-485通信端子
2、通過CC-LinK總線可與三菱PLC連接
3、可以與多臺三菱變頻器通訊
4、通過不同通訊選件，可以連接Device-NET,FROFBUS-DP、Lonworks等總線四、簡單高效、安全可靠的操作維護.
1、參數單元(FR-PU07)數字鍵直接輸入，縮短操作時間
2、參數單元(FR-PU07BB)連接電池組，三菱變頻器無需通電，進行參數設置
3、設置密碼，進行參數設置保護
4、接近使用壽命時，選擇包裝輸出，做到防范作用
5、通過專業軟件搜尋機械共振點，有限抑制機械共振五、使用環境的影響
1、電磁噪聲降低
2、電源高次諧波大幅度減少
3、采用高功率因數整流器FR-HC2，有效控制電源效率
4、抑制浪涌電流
5、輸出浪涌電壓對策，可選擇浪涌電壓抑制濾波器
