產品介紹
FR-E740-1.5K三菱變頻器E700系列，深圳海藍機電設備有限公司專業代理三菱變頻器及相關變頻器模塊配件，并提供專業的技術服務，服務熱線：400-8819-130、0755-88356415。

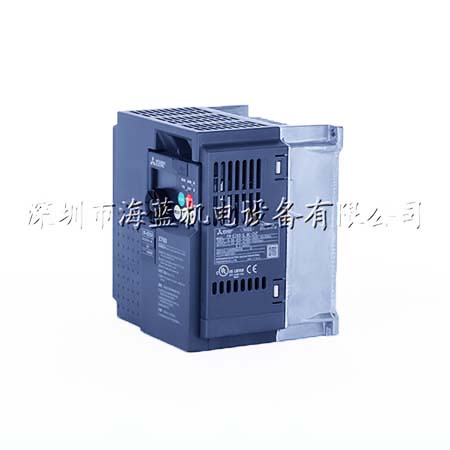

1.5KW三菱變頻器FR-E740-1.5K簡介：
產品系列
FREQROL-E 700
類型
簡單·功能強大的小型變頻器FREQROL-E700系列三相400V
產品型號名稱
FR-E 740-1.5K
適用電機容量（kW）
1.5KW
產量
額定容量（kVA）
3
額定電流（A）
4
過載電流額定值
150％60秒，200％3秒（反時限特性）
電壓
3相380至480伏
再生制動轉矩
最大值·允許使用率
-
電源
電壓等級
三相400V級
額定輸入交流電壓·頻率
3相 380～480V 50Hz/60Hz
交流電壓允許變化
325～528V 50Hz/60Hz
頻率容差變化
±5％
供電設備容量（KVA）
4.5
保護結構（JEM 1030）
封閉式（IP 20），全封閉式結構系列為IP 40。
冷卻方法
強制風冷
近似質量
1.9
控制規范
控制方法
軟PWM控制/高載波頻率PWM控制（V / F控制，高級磁通矢量控制，通用磁通矢量控制，最佳勵磁控制可選）
輸出頻率范圍
0.2至400Hz
頻率設置分辨率
模擬輸入
0.06Hz / 60Hz的（終端2,4：0?10V / 10bit的），0.12Hz / 60Hz的（終端2,4：0?5V / 9位），0.06Hz / 60Hz的（終端4：4?20mA的/ 10bit）
數字輸入
0.01Hz
頻率準確度
模擬輸入
在最大輸出頻率的±0.5％范圍內（25°C±10°C）
數字輸入
設定輸出頻率的0.01％以內
電壓/頻率特性
基本頻率0至400 Hz可選設置，恒轉矩·減速可選擇轉矩模式
起動轉矩
200％以上（0.5Hz時）···設定高級磁通矢量控制時（3.7K以下）
轉矩提升
手動轉矩提升
加速/減速時間設置
0.01至360秒，0.1至3600秒（可單獨設定各自的加減速），可選擇線性或S形加減速模式
直流制動
工作頻率（0至120 Hz），工作時間（0至10 s），工作電壓（0至30％）可變
失速預防操作水平
工作電流水平可選（0至200％變量），可選
扭矩極限水平
0至200％
操作規范
駕駛功能/運行功能
上限和下限頻率設定，頻率跳變操作，外部熱輸入選擇，瞬間停電重啟操作，前向和反向旋轉防止，遠程設定，制動序列，第二功能，多速操作時，處理停止控制，閉環控制，避免再生，滑動校正，操作模式選擇，離線自動調整功能，PID控制，計算機鏈接操作（RS-485）
頻率設定信號
模擬量輸入端子的數量
2點
模擬輸入端子規格
端子2：0至10 V，0至5 V可選
端子4：0至10 V，0至5 V，4至20 mA可選
數字輸入
通過操作面板，參數單位輸入
開始信號
獨立正轉/反轉，啟動信號自保持輸入（3線輸入）可選
輸入信號
終端點數（接點輸入）
7點
脈沖序列輸入
無
輸入端子可選信號
外部熱量輸入，PU外部操作切換，V / F切換，從外部電源切換到外部端子，選擇多段速度選擇，遠程設置，停止選擇，第二功能選擇，端子4輸入選擇，點動運行選擇，PID控制有效端子， 輸出停止，啟動自保持選擇，正轉，反轉指令，變頻器復位，PU-NET運行切換，外部網絡運行切換，指令右轉換，變頻器運行使能信號，從外部互鎖中選擇的PU運行。
輸出信號
輸出終端（集電極開路輸出）點數
2點
輸出端子數量（繼電器輸出）
1點
輸出端子可選信號
變頻器運行中，頻率到達，過載報警，輸出頻率檢測，再生制動預報警，電子熱敏預警，變頻器運行就緒，輸出電流檢測，零電流檢測，PID下限，PID上限，PID正轉輸出制動打開請求，風扇故障，F(xiàn)IN過熱預報警，電源故障減速，PID控制操作期間的過程中，重試，壽命報警，電流平均值監視器，遠程輸出，輕微故障輸出，報警輸出，報警輸出3，維護計時器期間從鬧鐘中選擇
輸出端子可選信號（安裝選件時）
輸出與本體相同的信號
顯示終端輸出端子的數量
1點
顯示儀表輸出端子規格
FM：最大2.4kHz
脈沖輸出
無
顯示儀表輸出端子可選信號
輸出頻率，電機電流（穩定）的輸出電壓，頻率設定值，電動機的轉矩，轉換器輸出電壓，該再生制動使用率，電子熱負載率，輸出電流峰值，該轉換器輸出電壓的峰值，參考電壓輸出，電動機負載從速率，PID目標值，PID測量值，輸出功率中選擇。脈沖輸出
顯示
操作面板
操作條件
輸出頻率，電機電流（穩定）的輸出電壓，頻率設定值，累積通電時間，實際操作時間，電機轉矩，轉換器輸出電壓，該再生制動使用率，電子熱負載率，輸出電流峰值，該轉換器輸出電壓的峰值數值，電機負載率，PID目標值，PID測量值，PID偏差，變頻器輸入/輸出端子監視器，輸入/輸出端子選項監視器，輸出功率，積分功率，電機熱負載系數，變頻器熱負載系數
內容異常
保護功能運行時顯示異常內容，存儲異常內容8次（保護功能運行前的輸出電壓，電流，頻率，總通電時間）
保護/報警功能
<保護功能>
加速時過電流，恒速時過電流，減速時過電流，加速時過電流過電壓，恒速過電壓，減速時過電壓，變頻器保護熱操作，電機保護熱操作，電機保護熱操作，翅片過熱，輸入缺相，啟動輸出側 接地過流，輸出短路，輸出缺相，外部熱操作，選件錯誤，參數錯誤，PU丟失，重試計數，CPU錯誤，制動晶體管錯誤，浪涌電阻過熱，通信錯誤，模擬輸入錯誤，USB通信錯誤 ，制動序列錯誤4至7
<報警功能>
風扇故障，過電流失速防止，過電壓失速防止，PU停止，參數寫入錯誤，再生制動預警，電子熱預警，維護輸出，欠電壓
環境
環境溫度
-10°C至+ 50°C（無結冰）（全封閉結構規格時為-10°C至+ 40°C）
環境濕度
90％RH或更低（不結露）
存儲溫度
-20°C至+ 65°C
氣氛
室內（無腐蝕性氣體，易燃?xì)怏w，油霧，灰塵）
高度/振動
海平面在1000米以下·5.9米/秒2以下
通信
RS-485，CC-Link，LONWorks，DeviceNet，PROFIBUS-DPV 0，Modbus RTU
【三菱變頻器功能介紹】
三菱變頻器主要的功能有：收-放-卷的張力控制功能，內置了三菱PLC，二者合一 的應用在一起，大大降低了成本;同時具備了節能運行模式、再生回避功能、支持多種網絡功能，操作簡單高效，維護安全高效的優良特性，使三菱變頻器有著三菱電機產品一貫的高性能、高精度、高性價比的產品特點。
【產品介紹】
一、高水準的驅動性能
1、發揮普通電機最高的(無傳感器矢量控制)
2、驅動帶編碼器的電機實現高精度控制(矢量控制)
3、V/F控制盒先進磁通矢量控制也可選用
二、豐富而實用的應用功能
1、張力控制功能(任意卷徑自動推算，速度增益自動調節，轉矩張力控制，慣性補償)
2、內置PLC功能
3、節能運行模式
4、負載平衡
5、再生回避功能三、網絡功能
1、標準附帶獨立的RS-485通信端子
2、通過CC-LinK總線可與三菱PLC連接
3、可以與多臺三菱變頻器通訊
4、通過不同通訊選件，可以連接Device-NET,FROFBUS-DP、Lonworks等總線四、簡單高效、安全可靠的操作維護.
1、參數單元(FR-PU07)數字鍵直接輸入，縮短操作時間
2、參數單元(FR-PU07BB)連接電池組，三菱變頻器無需通電，進行參數設置
3、設置密碼，進行參數設置保護
4、接近使用壽命時，選擇包裝輸出，做到防范作用
5、通過專業軟件搜尋機械共振點，有限抑制機械共振五、使用環境的影響
1、電磁噪聲降低
2、電源高次諧波大幅度減少
3、采用高功率因數整流器FR-HC2，有效控制電源效率
4、抑制浪涌電流
5、輸出浪涌電壓對策，可選擇浪涌電壓抑制濾波器
