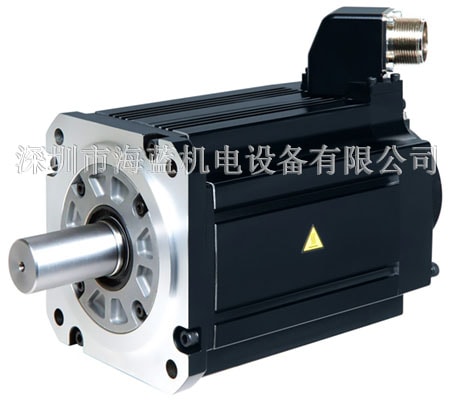

- JR22K1M三菱電機|低慣性中大容量電機|三菱伺服系統|直銷機械廠
- 編號：HG-JR22K1M
- 類別：三菱伺服電機MR-J4系列
- 評價：( 0 ) 條
- 點擊：11458
產品介紹
三菱伺服電機HG-JR22K1M r/min系列低慣、大容量220V/400V 最常見與驅動器MR-J4-22KA配套使用；海藍機電為您提供專業三菱伺服選型、三菱伺服電機報價和現場技術支持，海藍機電擁有優秀的技術團隊，承接三菱plc編程等技術項目，服務熱線：400-8819-130、0755-88356415。
伺服電機低慣性，中/大容量轉速1500r/min額定輸出容量22 kW 200 V Class標準電機
三菱伺服電機HG-JR22K1M特點：
1、大容量低慣性：適用于高頻操作和高加速/減速操作。（例如：注塑機，壓機等）
2、實現高精度：高分辨率絕對位置·標配增量通用22位編碼器（4194304脈沖/轉）。
3、高速：高速定位，最大轉速2500 r / min。
4、易于更換：由于電力電纜，編碼器電纜，電磁制動器電纜，法蘭形狀和法蘭尺寸與常規型號HF系列相同，因此輕松更換HF系列。
【額定輸出 [kW] 】：11
三菱伺服電機HG-JR22K1M規格參數： MR-J4-22KA
MR-J4-22KA-RJ
| 系列名稱 | MELSERVO-J4系列 | |
| 指令接口 | CC-Link IE現場網絡接口；SSCNET III / H接口；通用接口 | |
| 電壓等級 | 200V | |
| 旋轉伺服電機型號名稱 | HG-JR22K1M | |
|
對應伺服放大器 |
CC-Link IE 現場網絡 接口 |
MR-J4-22KGF MR-J4-22KGF-RJ MR-J4-22KB-RJ010 |
| SSCNET III/H接口 |
MR-J4-22KB MR-J4-DU22KB MR-J4-22KB-RJ MR-J4-DU22KB-RJ |
|
| 2軸集成SSCNET III/H接口 | - | |
| 三軸集成SSCNET III/H接口 | - | |
| 通用接口 | ||
| SSCNET III接口 | - | |
| SSCNET III（全封閉控制） | - | |
| 內置CC-Link兼容定位功能 | - | |
| 2軸集成SSCNET III接口 | - | |
| 電源容量 [KVA] | 33 | |
|
連續的特點 |
額定輸出 [KW] | 22 |
| 額定轉矩 [N·m] | 140 | |
| 最大扭矩 [N·m] | 420 | |
| 額定轉速 [r/min] | 1500 | |
| 最大轉速 [r/min] | 2500 | |
| 瞬時允許轉速 [r/min] | 2875 | |
| 額定轉矩時的額定功率 [kW/s] | 401 | |
| 額定電流 [A] | 99 | |
| 最大電流 [A] | 315 | |
|
再生制動頻率 |
MR-J4- [次/分] | 104 |
| 慣性矩J [×10-4kg·m2 ] | 489 | |
| 推薦的負載慣量比 | 10倍以下 | |
| 速度/位置檢測器 | 絕對位置/增量通用22位編碼器（每伺服電機旋轉分辨率：4194304個脈/轉） | |
| 油封 | 附 | |
| 熱敏電阻 | 內置 | |
| 耐熱等級 | 155（F） | |
| 結構 | 完全關閉強冷（防護等級：IP67） | |
| 環境條件 | 環境溫度 | 操作：0°C至40°C（不結冰），儲存：-15°C至70°C（不結冰） |
| 環境濕度 | 操作：10％RH至80％RH（無冷凝），存儲：10％RH至90％RH（無冷凝） | |
| 氣氛 | 室內（不要暴露在直射的陽光下），腐蝕性氣體，易燃?xì)怏w，油霧，無塵 | |
| 海拔 | 海拔2000米以下 | |
| 耐振動 | X：24.5m /s2Y：29.4m/s2 | |
| 振動類 | V 10 | |
| 海外合規標準 | 為遵守海外標準/法律法規，請參閱合格產品頁面。 | |
| 軸的允許載荷 | L[mm] | 140 |
| 徑向 [N] | 3234 | |
| 推力 [N] | 1470 | |
| 質量(Kg) | 120 | |
