產品介紹
海藍機電專業銷售三菱原裝PLC，三菱原裝PLC模塊，價格優惠，大量現貨！AJ65BT-64AD三菱CCLINK模擬量輸出模塊|三菱plc官方推薦|三菱plc學習機，服務熱線：400-8819-130、0755-88356415。

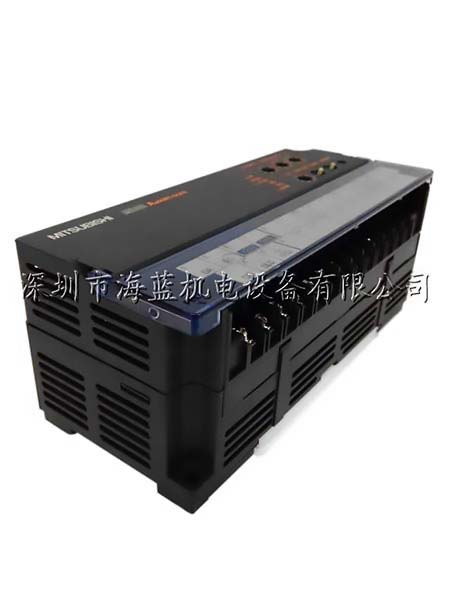

三菱CCLINK模擬量輸出模塊AJ65BT-64AD產品概要：
1、型式：模擬量輸入
2、通道數：4通道輸入DC -10～10 V，DC - 20～20毫安輸出
3、模擬范圍：-10-10v/-20-20mA,0-10V/0-20mA,0-5V/0-20mA,1-5v/4-20mA
4、分辨率：0～4000，- 2000～2000
5、變換速度：1 ms / 1通道
6、最高可達10Mbps的高速數據傳送；CC-LINK的發展不僅為了滿足對高速的遠程I/O的控制，而且還為了滿足對高速的現場信息的控制。為了實現這個目的，同以往的現場網絡系統相比較CC-LINK的傳送速度40加到10Mbps。這樣的高速度可以在不影響機器控制速度的同時允許大量數據的通信。
三菱CCLINK模擬量輸出模塊AJ65BT-64AD特點：
1、1單元4通道的A/D轉換：
AJ65BT-64AD1單元4通道的A/D轉換進行。另外，頻道每輸入電壓，電流進行輸入的選擇。
2、根據指定時間或次數平均可處理(頻道)
(a) A/D變換了每次迪吉多值輸出抽樣處理方式。
(b)平均處理指定的頻道的A/D變換設定次數或設定時間進行，其平均值迪吉多輸出的平均值處理方式選擇頻道都可以。
3、變換許可禁止設置可以(每頻道)
頻道每A/D變換許可禁止能夠設定，未使用頻道轉換實行禁止的事，變換速度能縮短。
4、音量無偏移/增益調整可能(每頻道)偏移值及增益值，想設定或輸入電壓電流設定翠
人只進行ON。
|
模擬輸入點數 |
4點(4通道) |
||
|
Bitmap BitmapBitmap 模擬輸入 |
電壓 |
DC-10～+10V(輸入電阻值：1MΩ) |
|
|
電流 |
DC-20～+20毫安(輸入電阻值：250Ω) |
||
|
輸出 |
0～4000，-2000～+2000 |
||
|
輸出特性，分辨率 |
輸入范圍 |
輸出值(最大分辨率) |
|
|
輸入電壓 |
-10～10V |
0～4000或-2000～2000(5mV) |
|
|
0～10V |
0～4000或-2000～2000(2.5mV) |
||
|
0~5V |
0～4000或-2000～2000(1.25mV) |
||
|
1～5V |
0～4000或-2000～2000(1.0mV) |
||
|
輸入電流 |
-20～20毫安 |
0～4000或-2000～2000(20μA) |
|
|
0～20毫安 |
0～4000或-2000～2000(10μA/5μA) |
||
|
4～20毫安 |
0～4000或-2000～2000(4μA) |
||
|
精度 |
周圍溫度：0~55℃ |
±1% |
|
|
A/D變換速度 |
1ms/通道 |
||
|
絕對最大輸入 |
電壓 |
±15V |
|
|
電流 |
±30毫安 |
||
|
絕緣方式 |
電源·通信系和模擬輸入時間：絕縁抵抗 |
||
|
通道間：非絕緣 |
|||
|
絕緣耐壓 |
電源·通信系一次性和模擬輸入一攬子間：AC500V1分鐘 |
||
|
絕緣電阻 |
電源·通信系一次性和模擬輸入一攬子間：DC500V絕緣電阻計在10MΩ以上 |
||
|
CC-Link局種 |
遠程設備局(Ver.wo1遠程設備局) |
||
|
占有局?jǐn)?shù) |
2局 |
||
|
電源 |
電壓 |
DC24V(DC18～30V) |
|
|
電流 |
0.12A(DC24V點) |
||
|
外部電路連接方式 |
通信部，電源部：7點2塊端子臺(M3.5螺絲) |
||
|
輸入輸出部分：27點2塊端子臺(M3.5螺絲) |
|||
|
外形尺寸(H*W*D mm) |
65*1519*63 |
||
|
重量 |
0.35公斤 |
||
三菱CCLINK模擬量輸出模塊AJ65BT-64AD價格：面價
