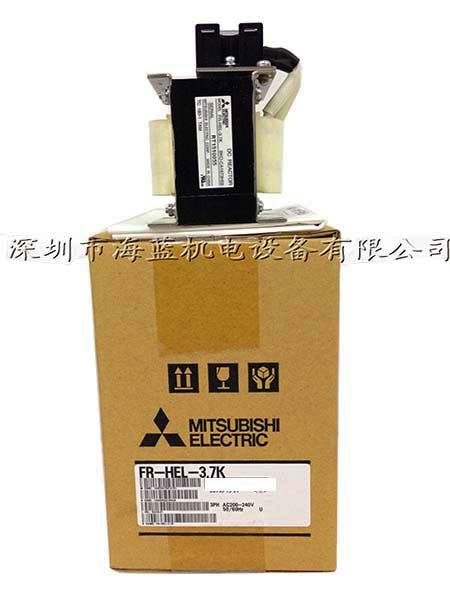

FR-HEL-H3.7K日本三菱交流電抗器，電源3相380，用于三菱變頻器FR-A800 ,FR-F800,FR-A700,FR-F700系列

【功率】:3.7K

【品牌】：三菱Mitsubishi

【產地】：日本

【重量】：2.3KG

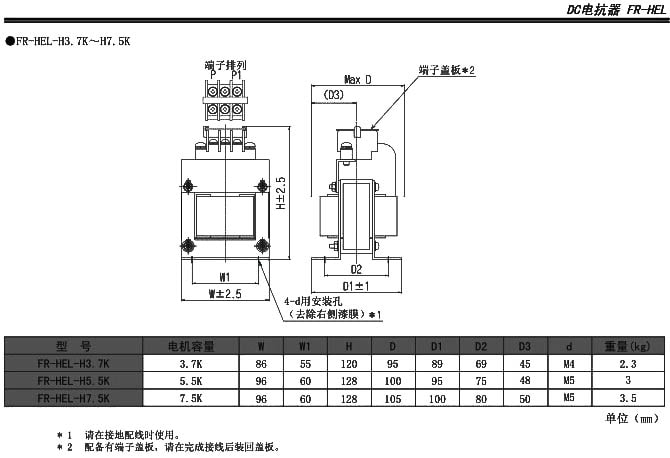

FR-HEL-H3.7K安裝尺寸

直流電抗器 （FR-HEL）的連接

請注意周圍溫度不能超過容許值（－ 10 ℃～＋ 50 ℃）范圍。另外因電抗器本身會發(fā)熱，請確保其周圍的空間距離。 （不管電
抗器安裝方向如何，上下方向應在 10cm 及以上，左右方向應在 5cm 及以上）

? 使用直流電抗器 （FR-HEL）時， 在端子 P/+ - P1 間連接電抗器。
FR-A820-03160(55K) 及以下、FR-A840-01800(55K) 及以下的容量時，請必須拆下 P/+-P1 間的短路片。如不拆下則不能發(fā)揮
電抗器的性能

 請根據適用電機容量來選定直流電抗器參照三菱編程手冊 。使用 FR-A820-03800(75K) 及以上、FR-A840-02160(75K) 及以上的
變頻器或 75kW 及以上的電機時，必須設置直流電抗器。
? 直流電抗器 （FR-HEL）通過安裝螺絲實現與電氣柜的電氣連接，因此只要正確安裝到電氣柜上，就可以實現接地。但是，
若僅靠電氣柜的接地尚無法滿足需要時，可以連接接地線。
FR-HEL-(H)55k 及以下的容量在連接接地線時，請連接到除去了清漆的安裝孔上。 （參照 FR-HEL 使用手冊）
FR-HEL-(H)75k 及以上的容量在連接接地線時，請通過接地端子實施。 （參照 FR-HEL 使用手冊）
