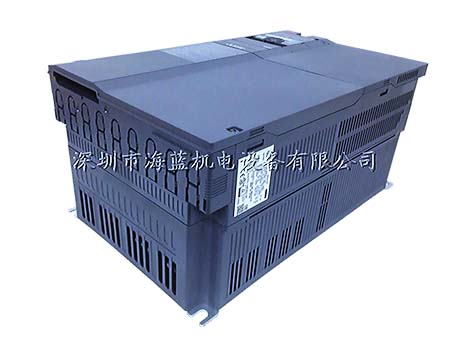

三菱變頻器FR-A840-22K規格參數：

【變頻器（ND）額定容量】：22KW

【適用電機容量（kW）】

    SLD：30

    LD：30

    ND（默認設置）：22

    HD：18.5

【產量*額定容量（kVA）】：

    SLD：47

    LD：43

    ND：（默認設置）34

    HD：29

【額定電流（A）】

    SLD：62

    LD：57

    ND：（默認設置）44

    HD：38

【過載電流額定值】

    SLD：110％60秒，120％3秒（反時限特性）環境溫度40°C

    LD：120％60秒，150％3秒（反時限特性）環境溫度50°C

    ND：（默認設置） 150％60秒，200％3秒（反時限特性）環境溫度50°C

    HD：200％60秒，250％3秒（反時限特性）環境溫度50°C

【電壓】：3相380至500V

【再生制動轉矩 最大值·允許使用率】： 20％扭矩·連續

【電源電壓等級】：三相400V級

【額定輸入交流電壓·頻率】：3相380至500 V 50 Hz / 60 Hz

【交流電壓允許變化】：323至550 V 50 Hz / 60 Hz

【頻率容差變化】：±5%

【供電設備容量（KVA）】：

    SLD：59

    LD：57

    ND：（默認設置） 43

    HD：37

【保護結構（JEM 1030）】：封閉式（IP20）

【冷卻方法】：強制風冷

【近似質量】：15

三菱變頻器FR-A840-22K控制規范

【控制方法】：Soft-PWM控制/高載波頻率PWM控制（V / F控制，高級磁通矢量控制，實際無傳感器矢量控制可選）/最佳勵磁控制/矢量控制/ PM無傳感器矢量控制

【輸出頻率范圍】：0.2?590 Hz（高級磁通矢量控制，實際無傳感器矢量控制，矢量控制，PM無傳感器矢量控制上限頻率為400 Hz）。

【頻率設置分辨率】

    模擬輸入：0.015Hz / 60Hz的（終端2,4：0?10V / 12位），0.03Hz / 60Hz的（終端2,4：0?5V / 11位，0?20mA的/ 11bit左右，終端1：0?±10V / 12位） ，0.06Hz / 60Hz（端子1：0至±5V / bit位）

    數字輸入：0.01Hz

【頻率準確度】：

    模擬輸入：在最大輸出頻率的±0.2％范圍內（25°C±10°C）

    數字輸入：設定輸出頻率的0.01％以內

【電壓/頻率特性】：基本頻率0至590 Hz可選設置恒定轉矩·減小轉矩模式，V / F 5點可調節可選

【起動轉矩】：

    SL等級：120％0.3 Hz

    LD等級：150％0.3 Hz

    ND等級：200％0.3 Hz

    HD等級：250％0.3 Hz（真實無傳感器矢量控制，矢量控制）

【轉矩提升】：手動轉矩提升

【加速/減速時間設置】：0?3600 s（加減速時可單獨設定）線形，S形加減速模式，齒隙計數器加減速可選

【直流制動】：工作頻率（0至120 Hz），工作時間（0至10 s），工作電壓（0至30％）變量（感應電機）

【失速預防操作水平】：可操作的電流水平可選，可選或不可用。SL等級：0至120％，LD等級：0至150％，ND等級：0至220％，HD等級：0至280％

【扭矩極限水平】： 可以設置轉矩極限值（0至400％變量）（真實無傳感器矢量控制，矢量控制，PM無傳感器矢量控制）

三菱變頻器FR-A840-22K操作規范

【駕駛功能/運行功能】：上限頻率，下限頻率，多速運行，減速動作模式，熱保護器，直流制動，開始上限頻率，下限頻率，多速運行，減速動作模式，熱保護器，直流制動，啟動頻率，JOG運轉，輸出停止（ MRS），失速防止，避免再生，加強激勵減速時，直流電源，頻率跳躍，轉速顯示，自動重啟動，商用開關序列，遠程設置，自動加速和減速，智能模式，重試功能，載波頻率選擇，高響應電流限制，正逆止，操作模式選擇，滑差補償，閉環控制，負載轉矩高速的頻率控制，速度平滑控制，橫動，自動調諧，應用馬達選擇，增益調整，RS-485通信，PID控制，PID預充電功能，簡單的舞者控制，冷卻風扇操作選擇，停止選擇（減速停止 速度調節，轉矩控制，位置控制，預勵磁，轉矩限制，轉矩限制，轉矩限制，轉矩限制，測試操作，控制電路的24 V電源輸入，安全停止功能，阻尼控制

【頻率設定信號】

    模擬量輸入端子的數量：3點

    模擬輸入端子規格：端子2和4：0至10 V，0至5 V，4至20 mA（0至20 mA）可選端子1：-10至+10 V，-5至+5 V可選

    數字輸入：通過M撥號在操作面板上輸入?yún)?shù)單位。BCD 4位或16位二進制（當使用選件FR-A 8 AX時）

【開始信號】：獨立正轉/反轉，啟動信號自保持輸入（3線輸入）可選

【輸入信號】：

    終端點數（接點輸入）：12點

    脈沖序列輸入：100 kpps

    輸入端子可選信號：低速操作命令時，中速運轉指令，高速操作命令時，第二功能選擇，終端4輸入選擇，JOG運行選擇，瞬間停電再啟動選擇，拉他的周圍，輸出停止，啟動自保持選擇，正轉指令，反向輸入信號可通過指令進行變更，變頻器復位Pr.178?Pr.189（輸入端子功能選擇）。

【輸出信號】：

    輸出終端（集電極開路輸出）點數：5點

    輸出端子數量（繼電器輸出）：2點

    輸出端子可選信號：在變頻器運行過程中，頻率到達，瞬時停電/欠壓，過載報警，輸出頻率檢測，Pr.190至Pr.196（輸出端子功能選擇）異常可以改變輸出信號。變頻器報警代碼可以從集電極開路輸出（4位）。

    輸出端子可選信號（安裝選件時）：——

    顯示終端輸出端子的數量：2點

    顯示儀表輸出端子規格：最大2.4 kHz：1點最大DC 20 mA：1點<電壓輸出（通用）>最大DC 10 V：1點

    脈沖輸出：50 kpps

    顯示儀表輸出端子可選信號： Pr.54 FM / CA引腳功能選擇允許您更改顯示器。<電壓輸出>監視器可以通過Pr.158 AM端子功能選擇進行更改。

三菱變頻器FR-A840-22K顯示

【操作面板】

    操作條件：輸出頻率，輸出電流，輸出電壓，頻率設定值。Pr.52操作面板主監視器可通過主監視器選擇進行更改。

    內容異常：顯示保護功能運行過程中的異常內容，記錄異常內容8次，保護功能運行前的輸出電壓，電流，頻率，累計通電時間，年，月，日，時間

三菱變頻器FR-A840-22K使用環境

【環境溫度】：-10℃?+ 50℃（不結冰）（LD，ND，HD等級），-10℃?+ 40℃（不結冰）（SLD級）

【環境濕度】：95％RH或更低（無冷凝）（帶基材涂層，IP55兼容產品），90％RH或更低（無冷凝）

【存儲溫度】：-20°C至+ 65°C

【氣氛】： 室內（無腐蝕性氣體，易燃氣體，油霧，灰塵）

【高度/振動】： 海平面在1000m以下?5.9m/s²以下、10～55Hz（X、Y、Z各方向）

【通信】 RS-485，CC-Link，CC-Link IE，DeviceNet，PROFIBUS-DPV 0，F(xiàn)L-net遠程I / O，Modbus RTU，SSCNET III，SSCNET III / H

【價格】：面價
