三菱PLC的光學玻璃熱處理項目，案例展示。

為什么立項并啟動這個項目？

1、用于替代在工控觸摸屏（如威倫通、三菱等電阻屏）上面實現的人機交互界面的相關操作，達到與下位機（PLC）通訊控制的目的；

2、為了很好的實現更多的功能，例如歷史數據存儲及查詢，曲線分析及顯示，數據上傳及下載等；

3、更好的定制客戶的需求，以及提供更多的可能性。

Tips：

上位機是指可以直接發出操控命令的計算機，

一般是PC/host computer/master computer/upper computer,

屏幕上顯示各種信號變化（液壓，水位，溫度等）。

下位機是直接控制設備獲取設備狀況的計算機，

一般是PLC/單片機single chip microcomputer/slave computer/lower computer之類的。

為什么使用C#編程設計用戶界面在工控機上實現人機交互（俗稱“上位機”應用）？

與工控觸摸屏比較：

功能方面：

由于當前項目界面交互依存于觸摸屏（例如 威倫通、三菱等品牌的觸摸電阻屏），

在當前項目需要的功能，這種類別的觸摸屏不能達到要求標準，例如曲線實時顯

示、歷史記錄存儲與查詢、數據導入導出等功能；

價格方面：

     相比較而下，工控機+工業觸摸屏+C#編程設計用戶界面，在設備有批量的情況下，遠遠比

只使用工控觸摸屏（如威倫通、三菱等品牌）要實惠的多。

前瞻性：

目前工業生產的數字化背景下（即：工業4.0），許多公司要求遠程監控生產中的設備運行

狀態及其產能和損耗，進行報表數據分析。工控機+工業觸摸屏+C#編程設計用戶界面這一方式更具優勢。

采用C#編程設計用戶界面的優點

該界面軟件主要實現以下功能：

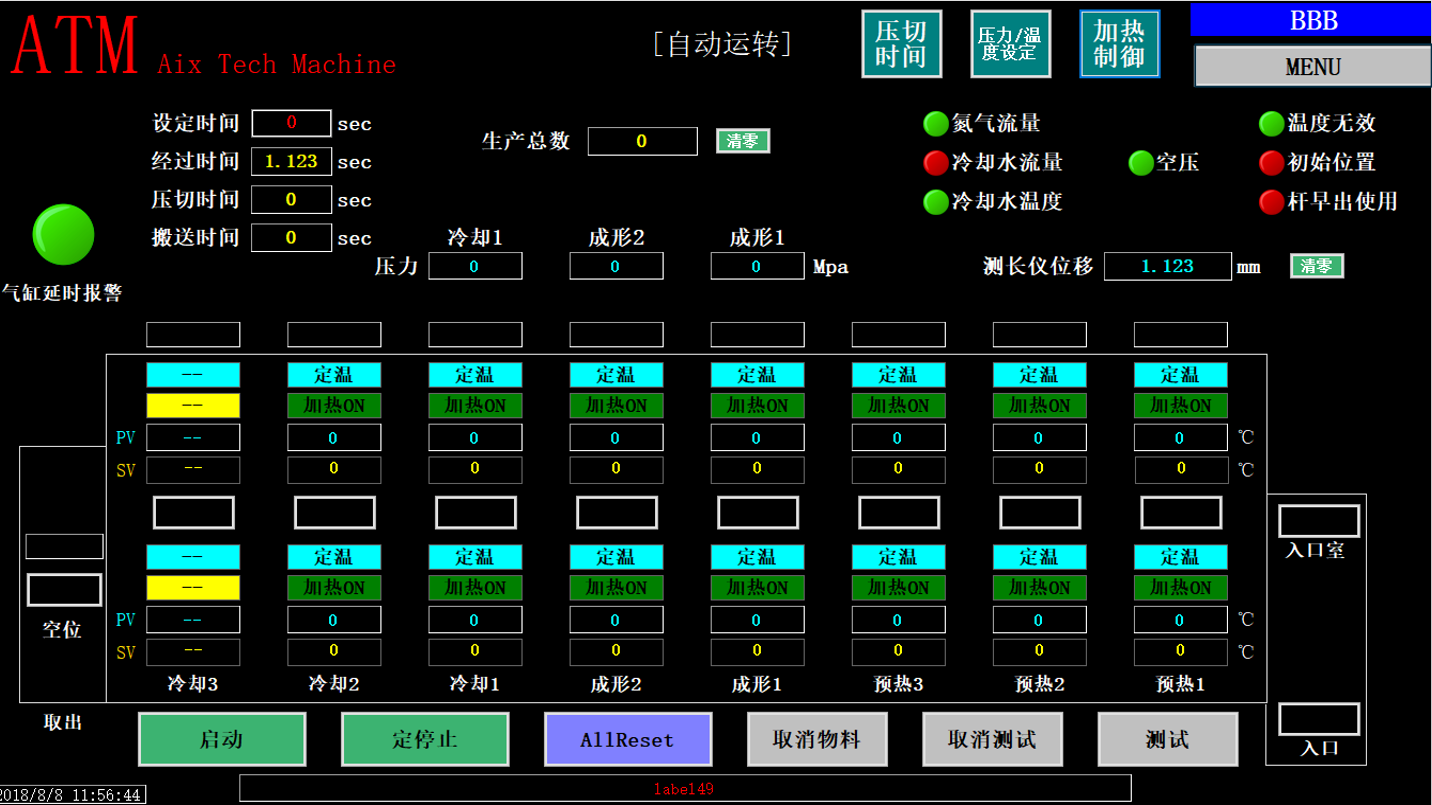

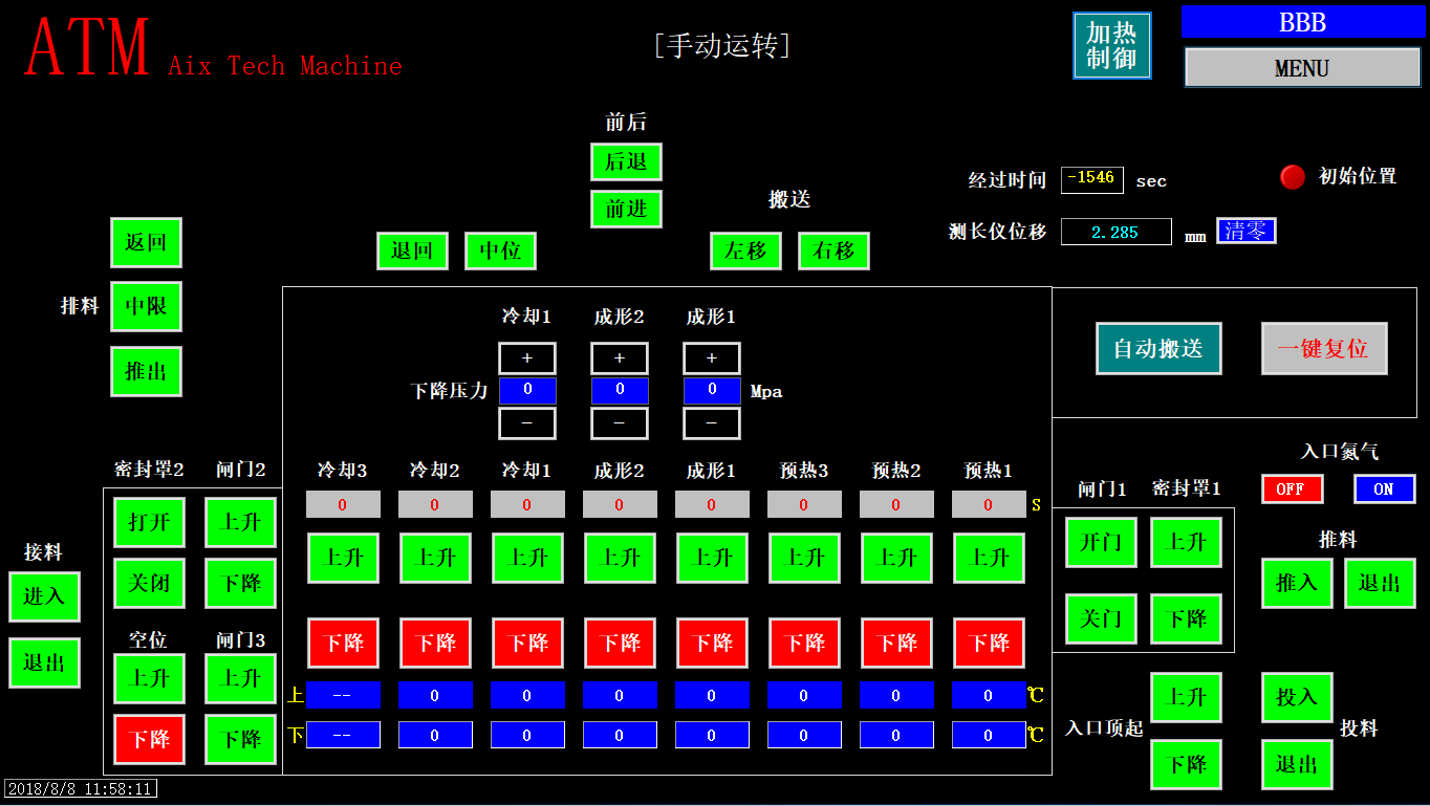

1、實現控制機器的運轉（包括手、自動運轉操作）；

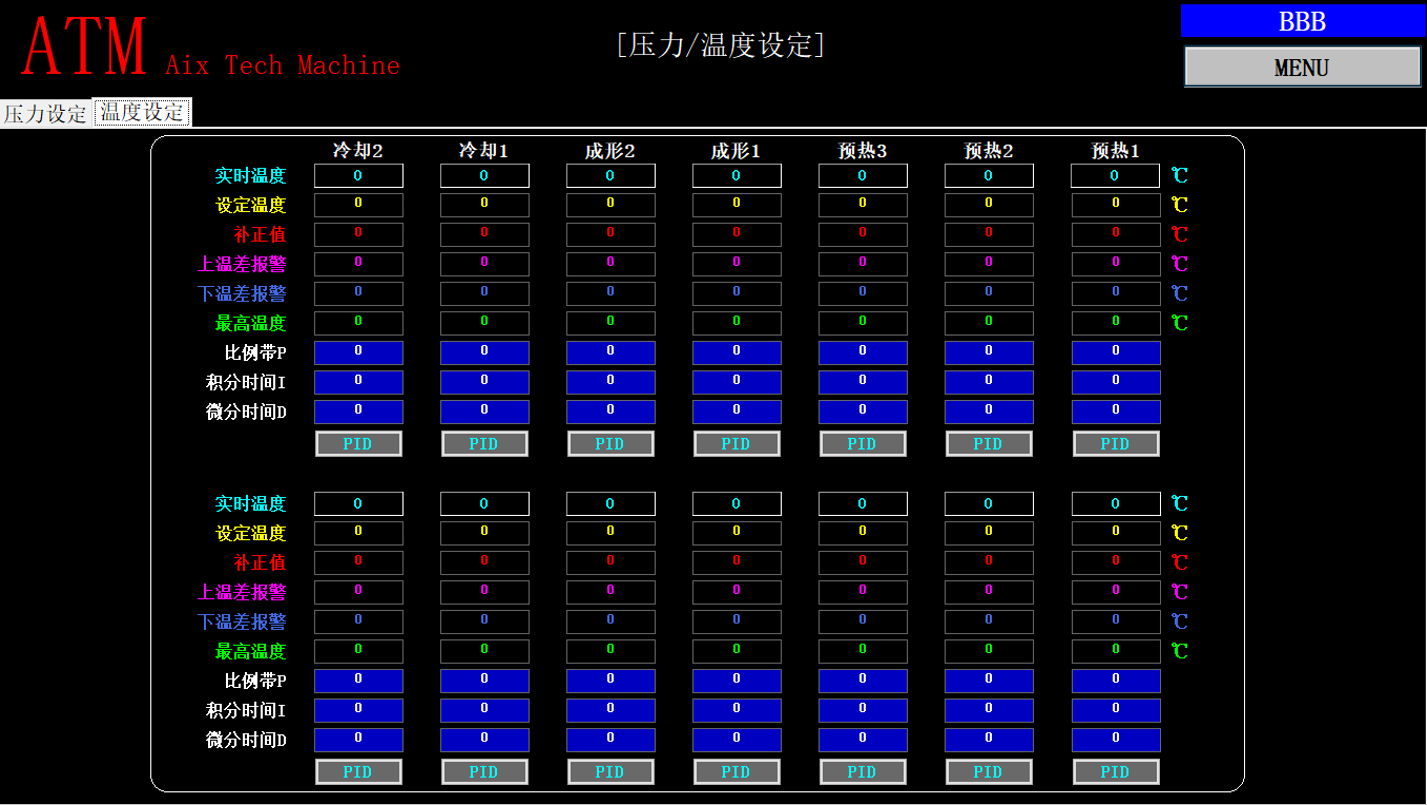

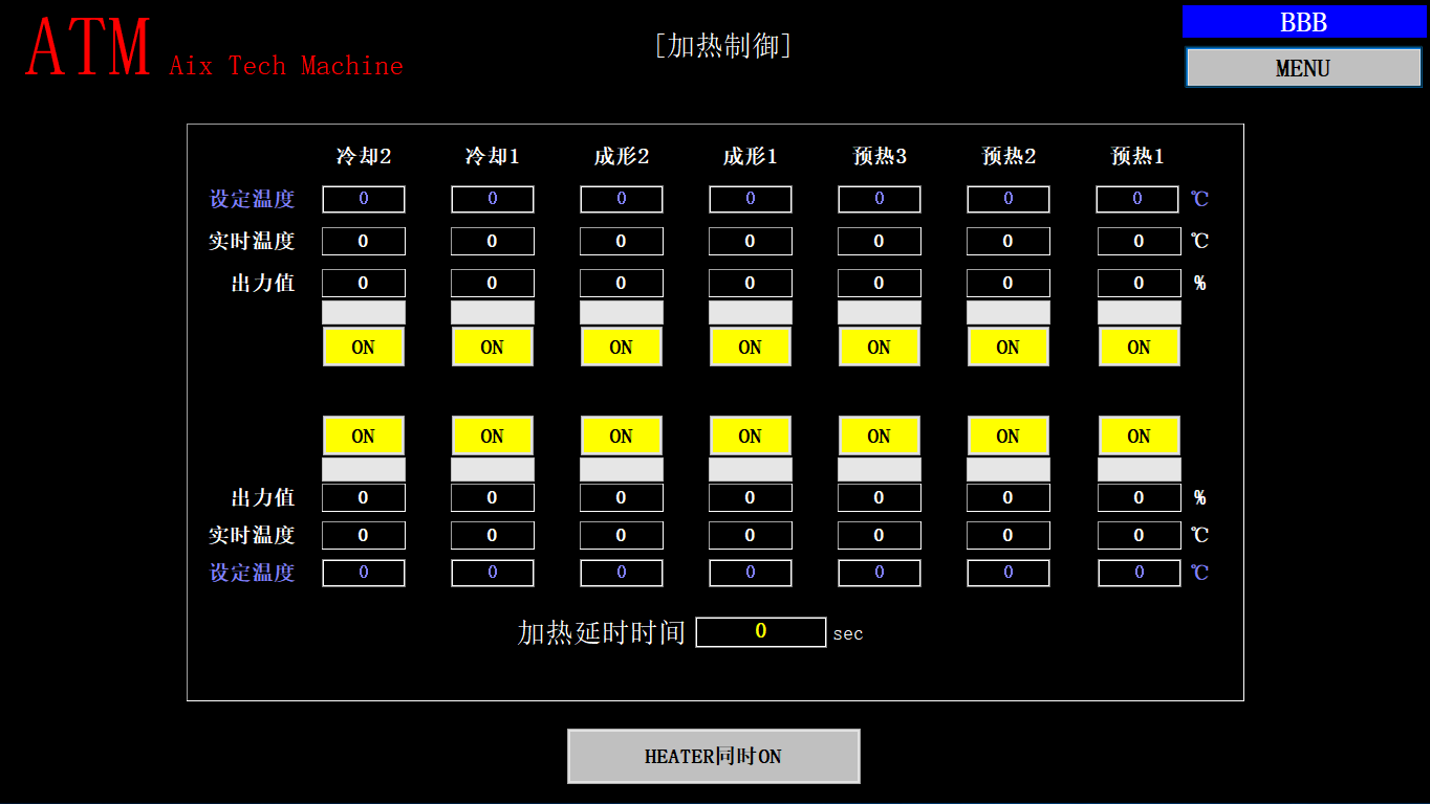

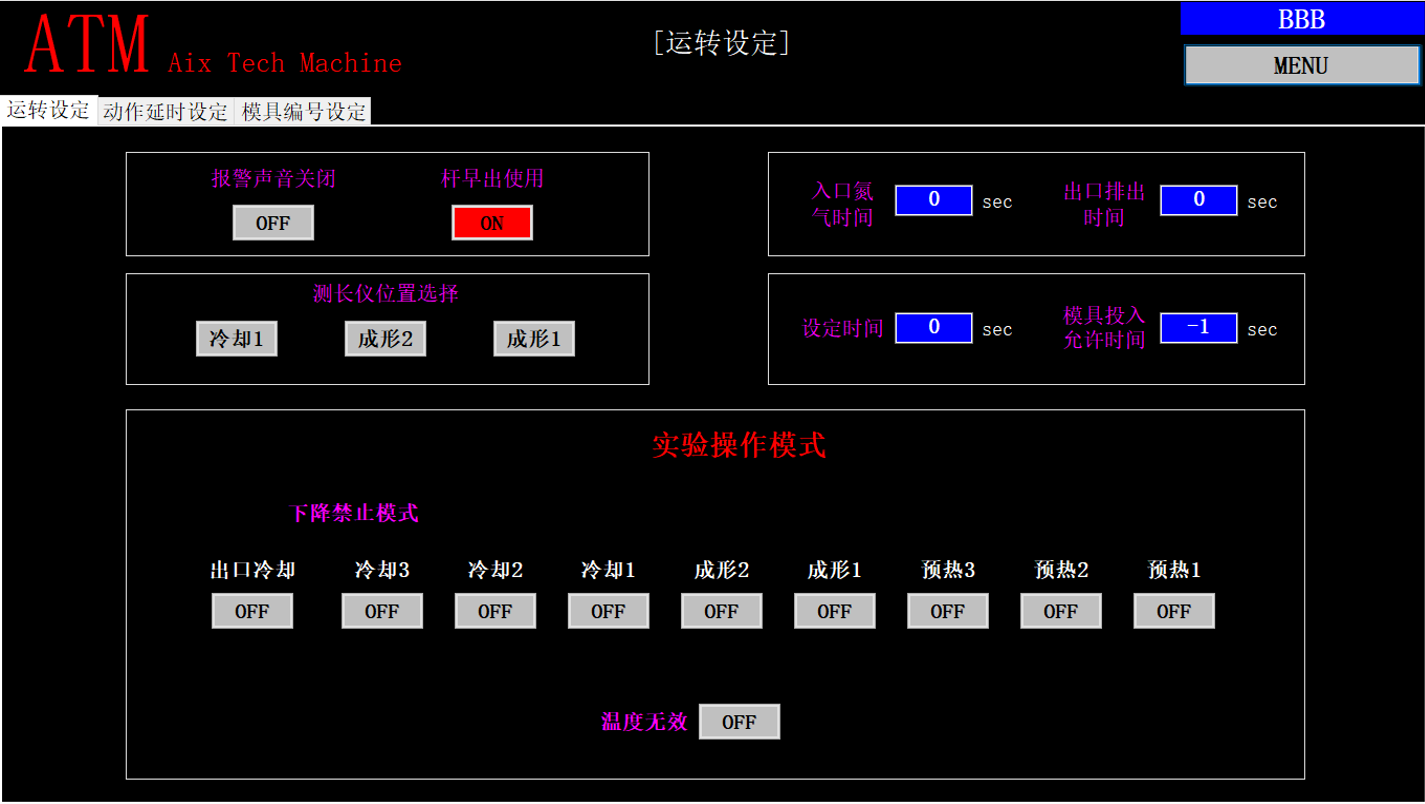

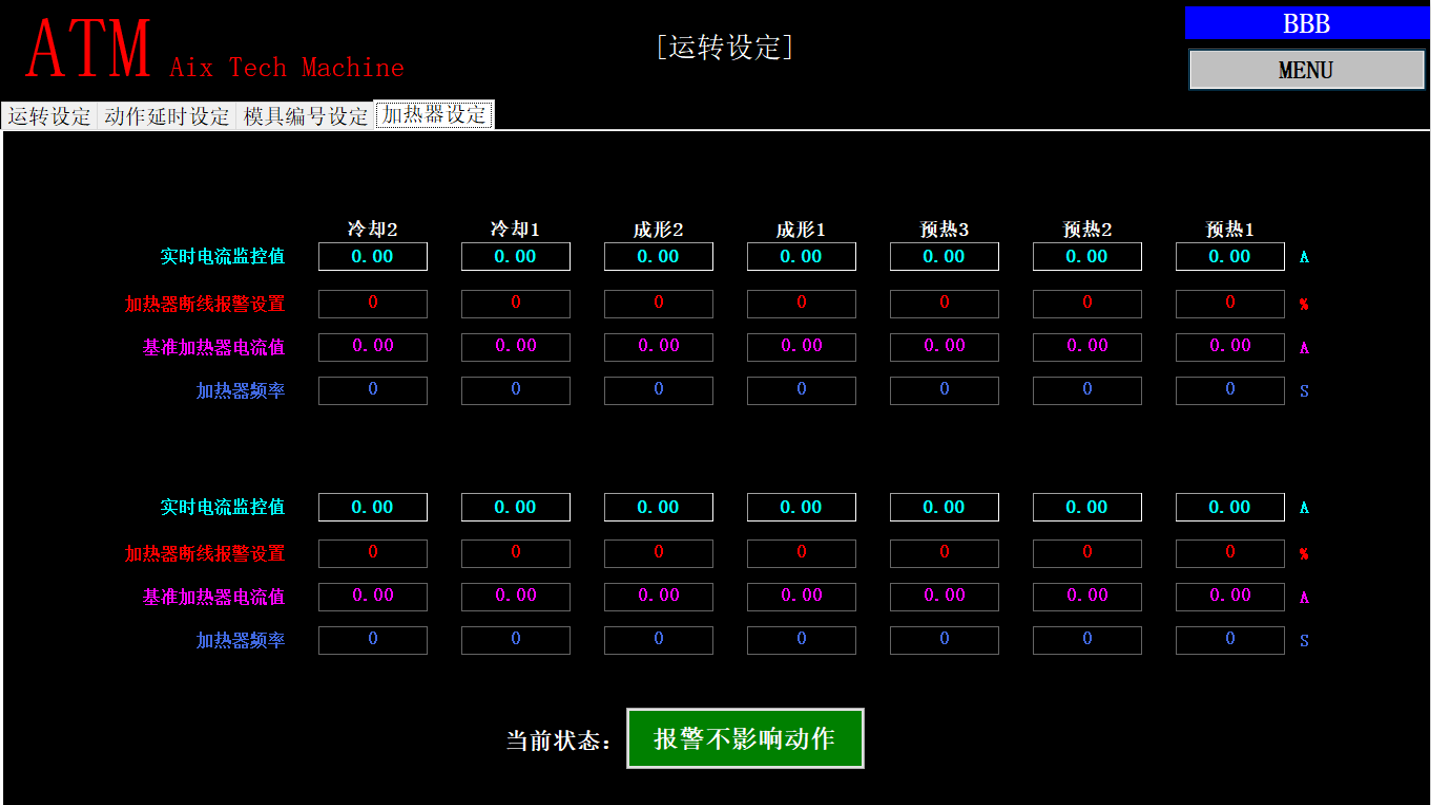

2、功能參數設定與顯示；

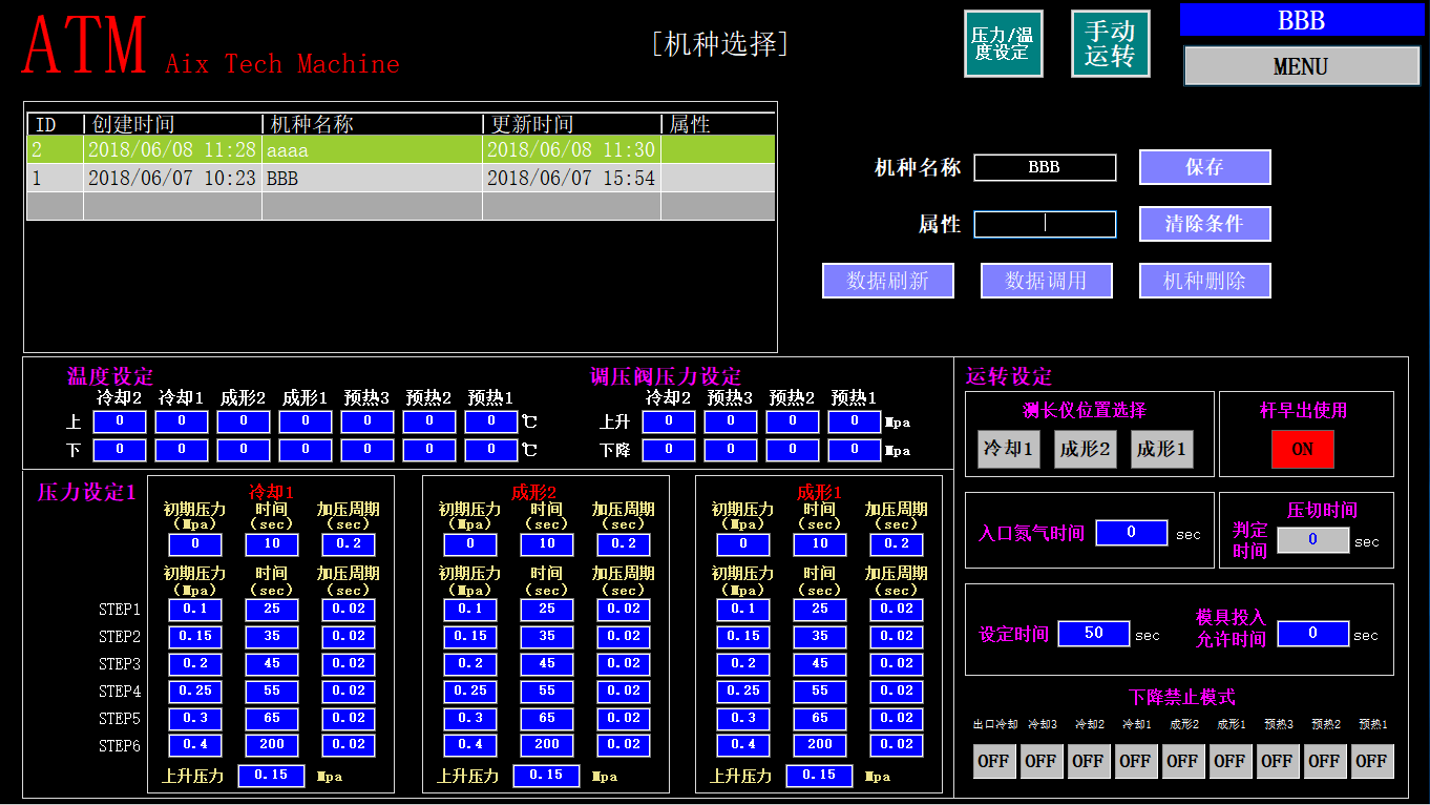

3、機種參數保存與選擇，即工作配方的上傳與下載；

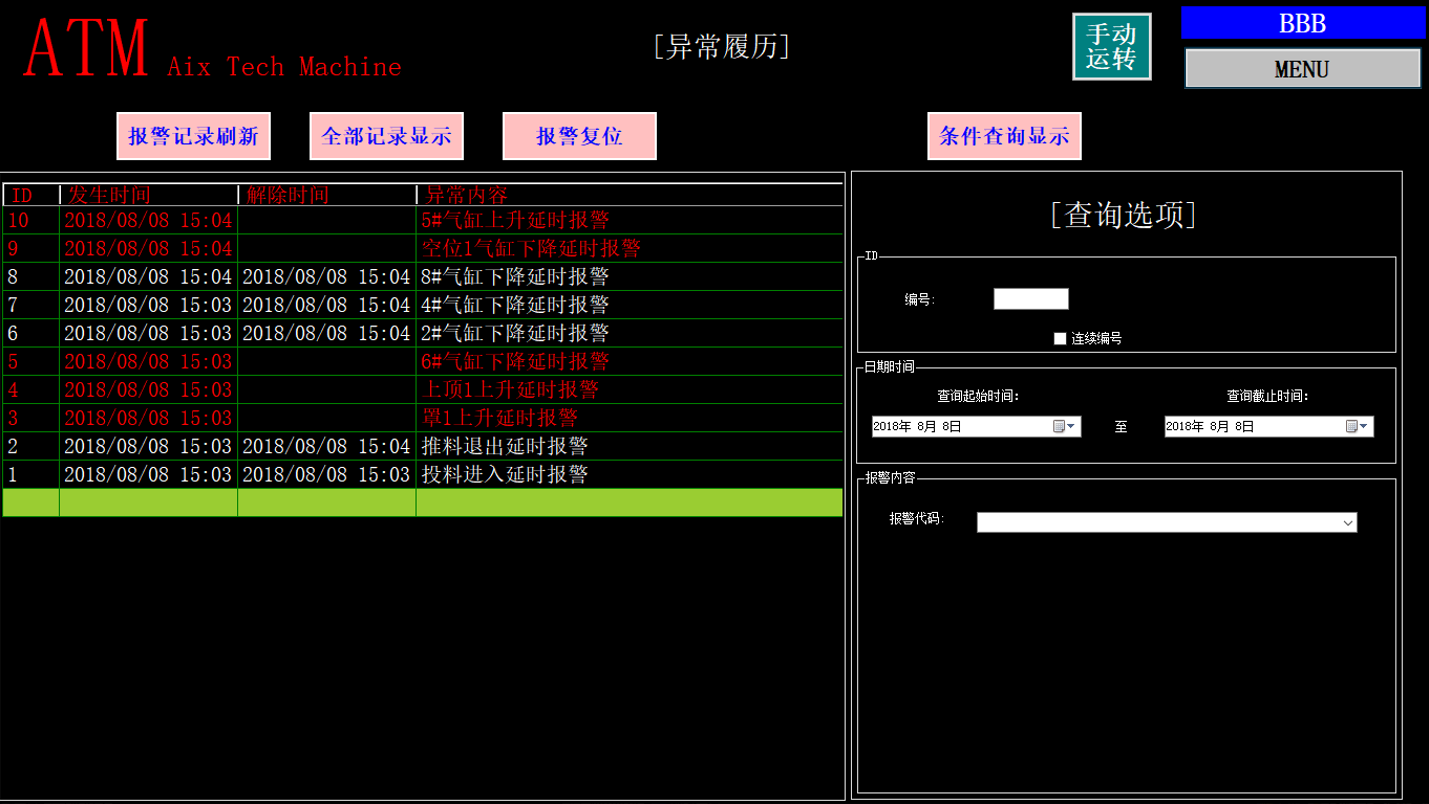

4、異常情況匯總與顯示；

5、實時數據分析；

6、歷史數據查詢；

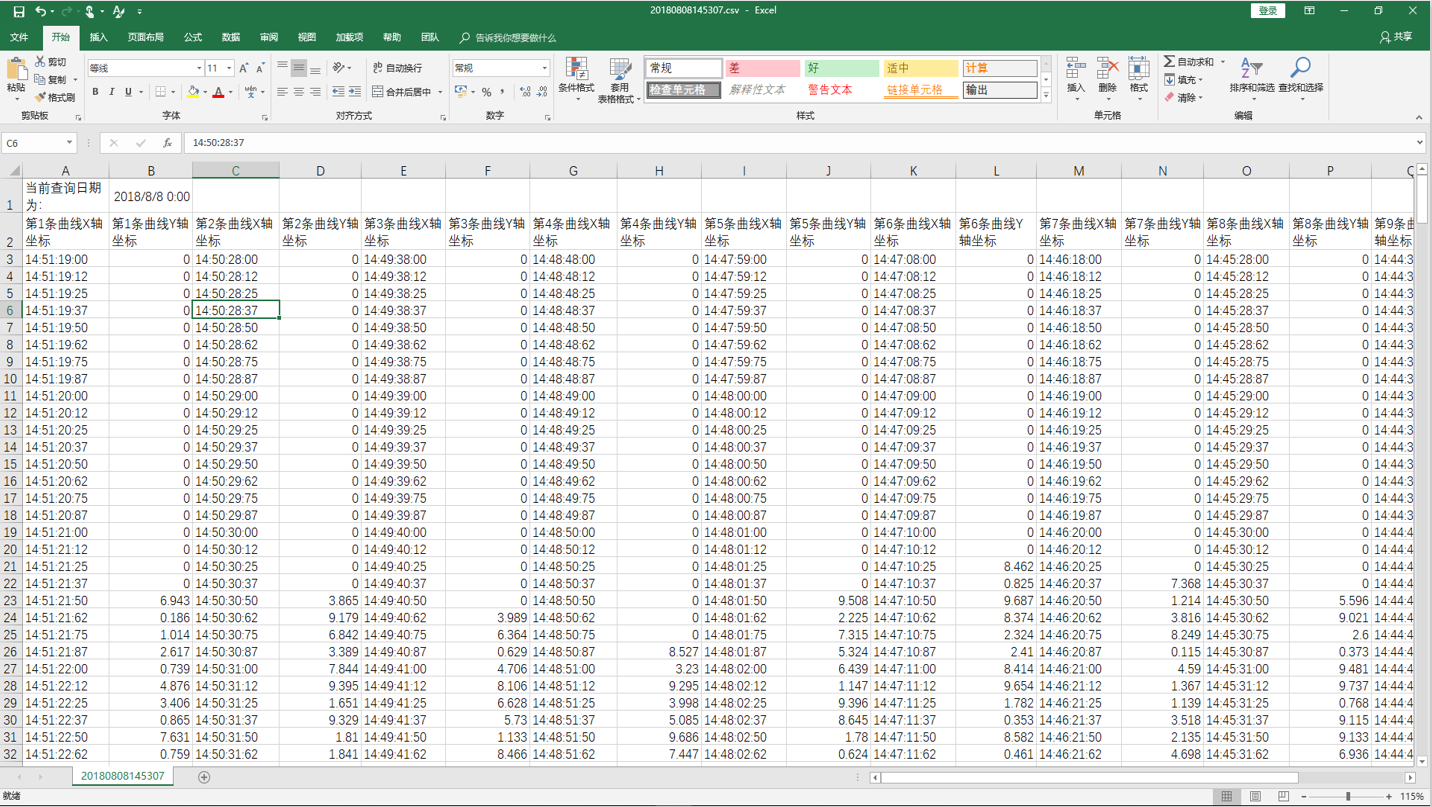

7、數據導出；

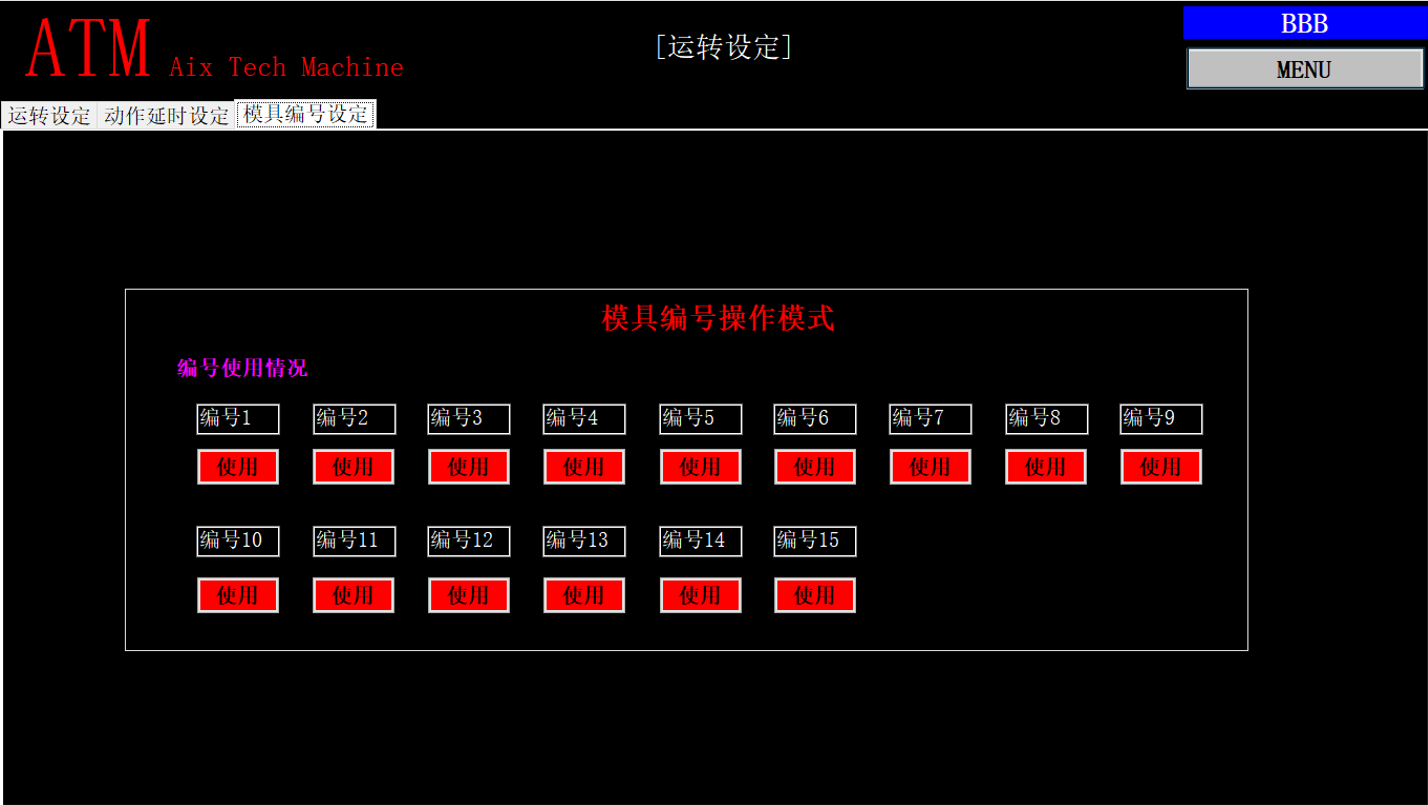

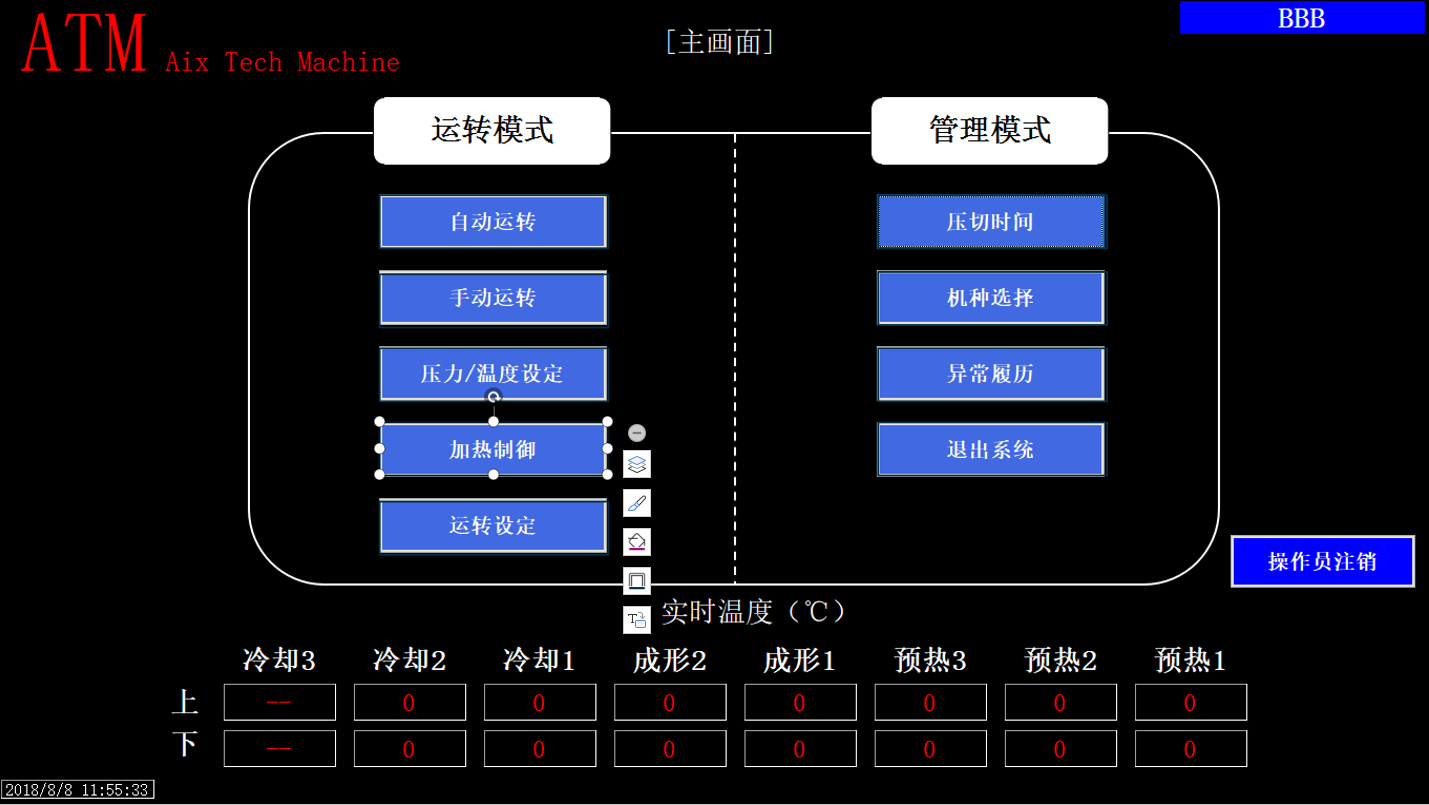

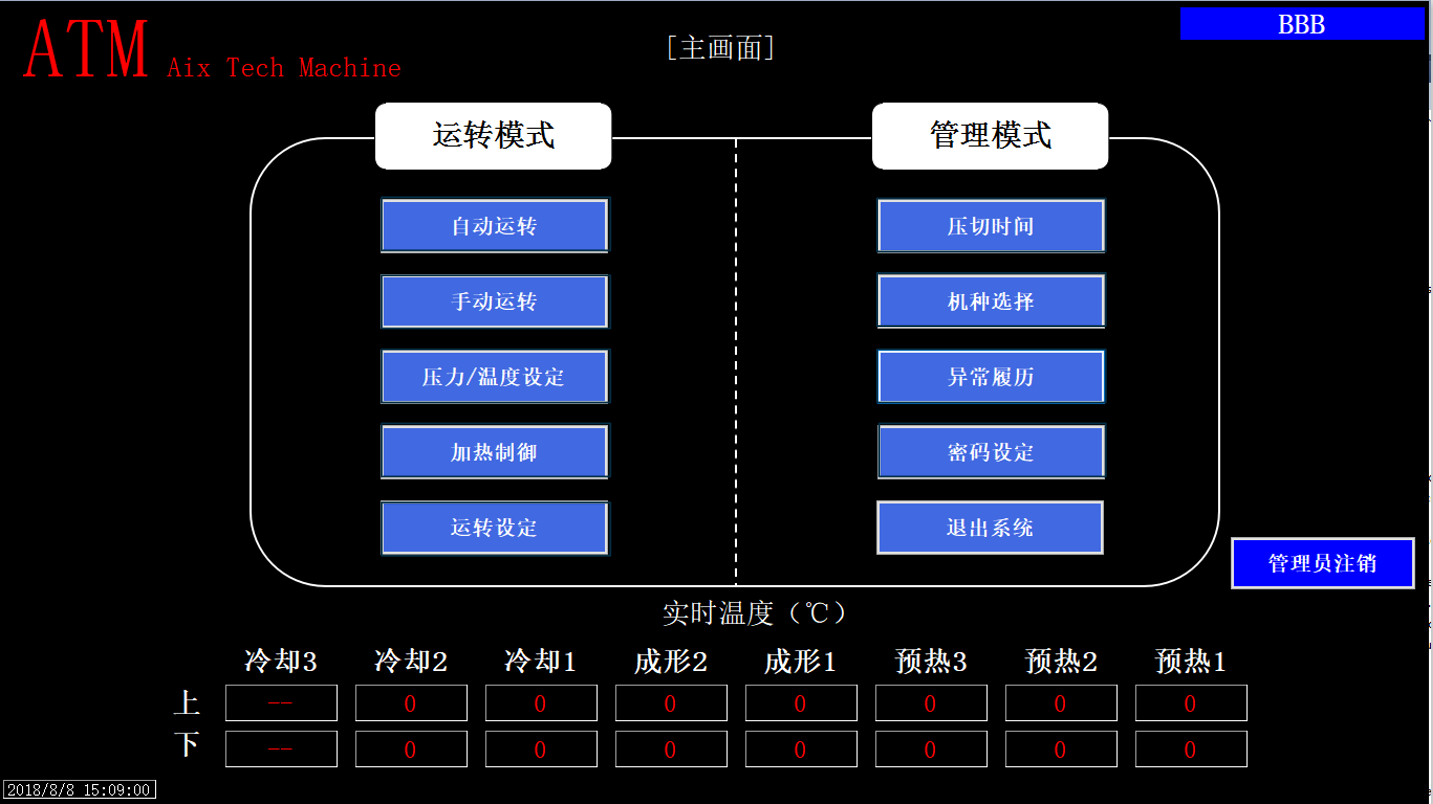

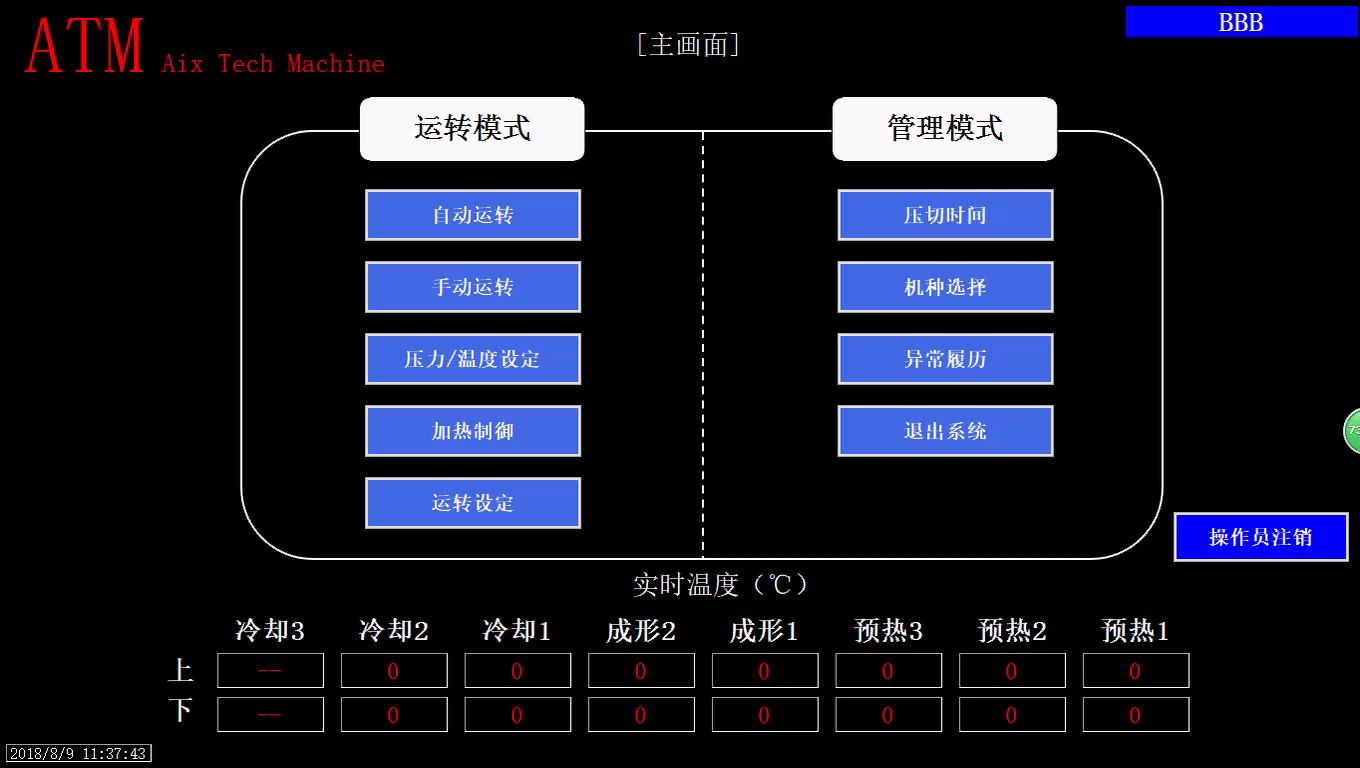

項目功能簡介

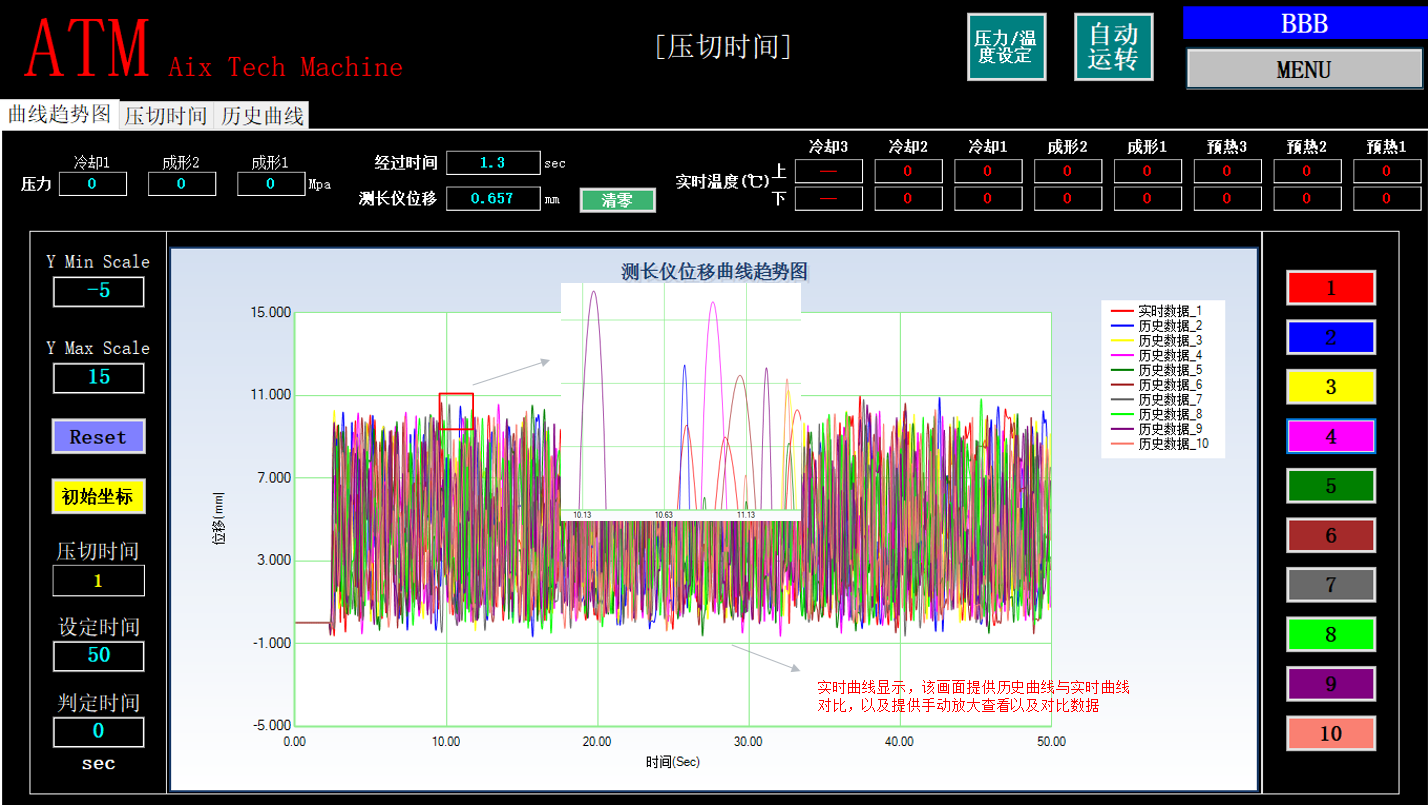

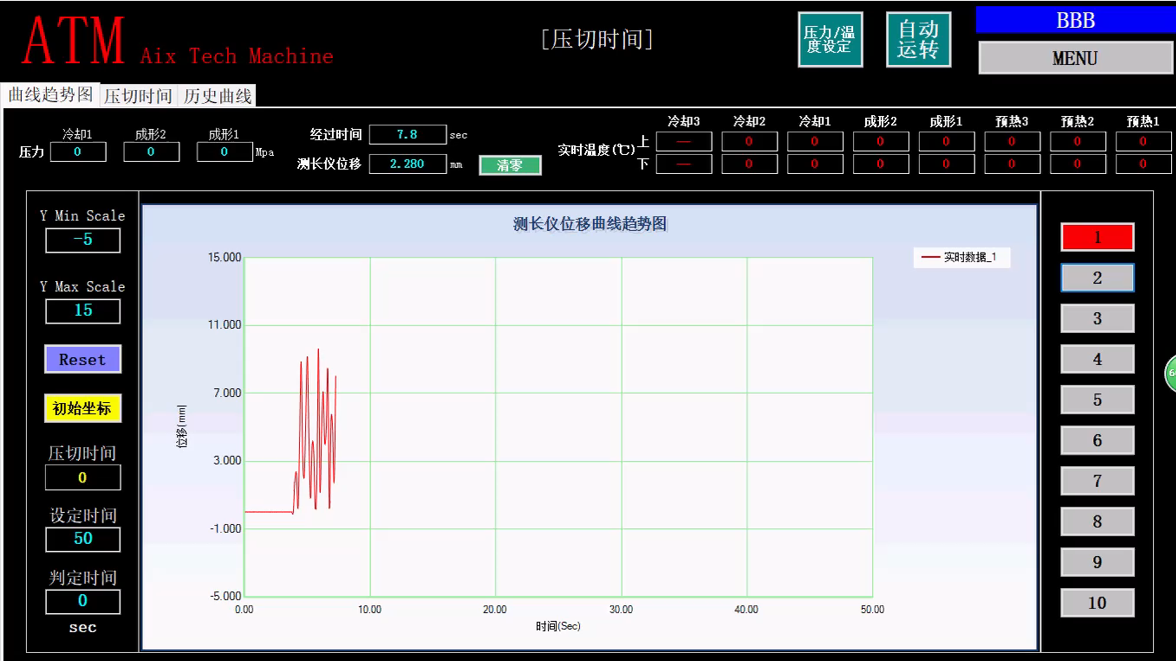

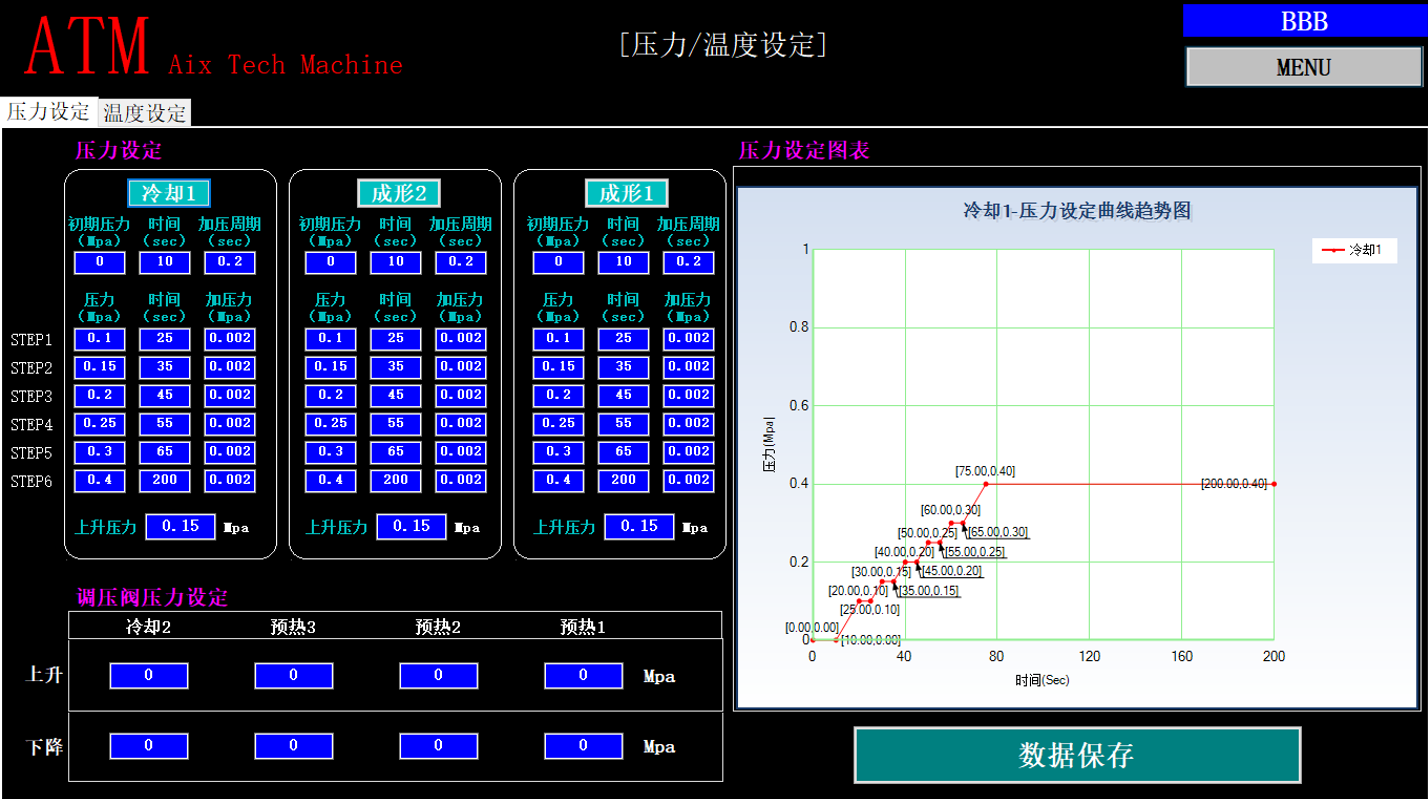

實時曲線部分功能演示

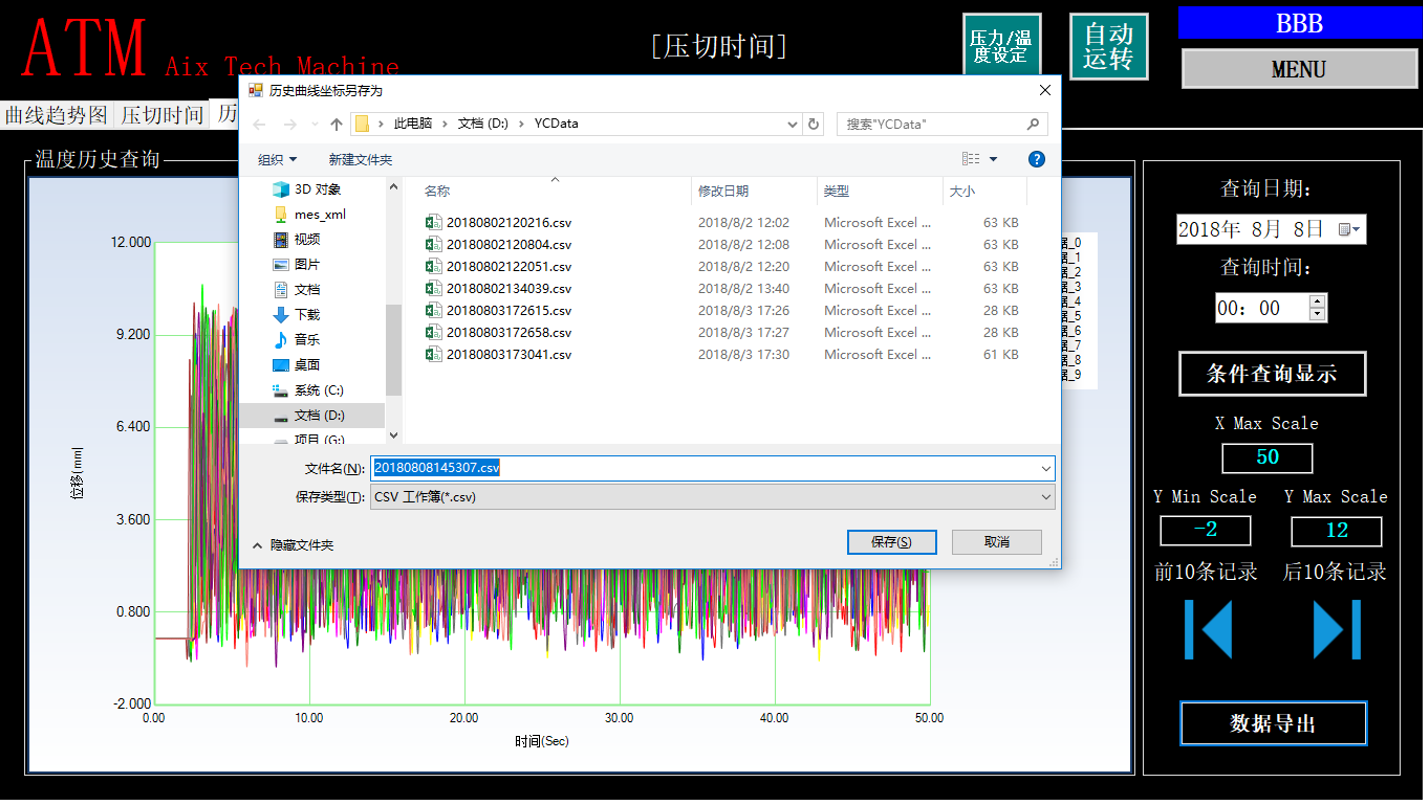

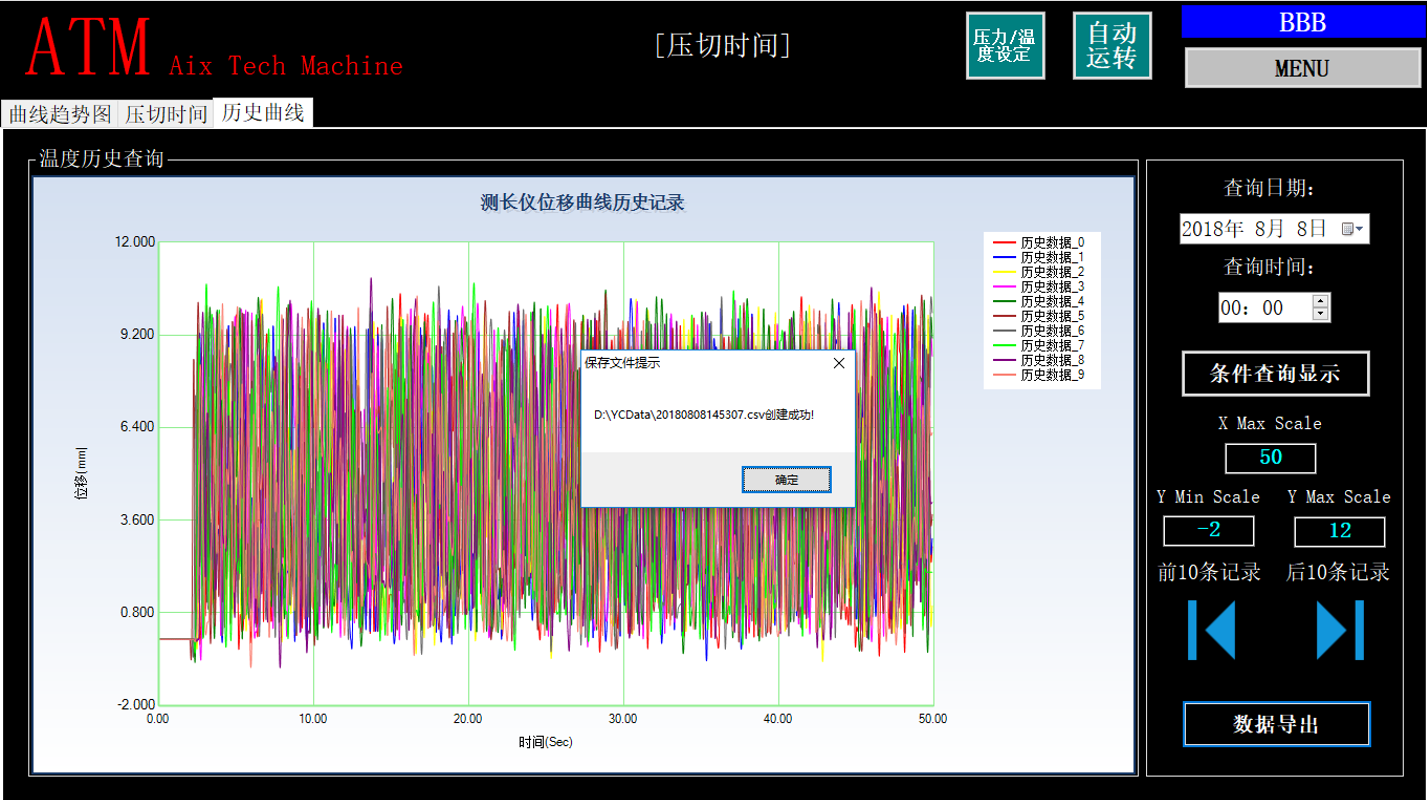

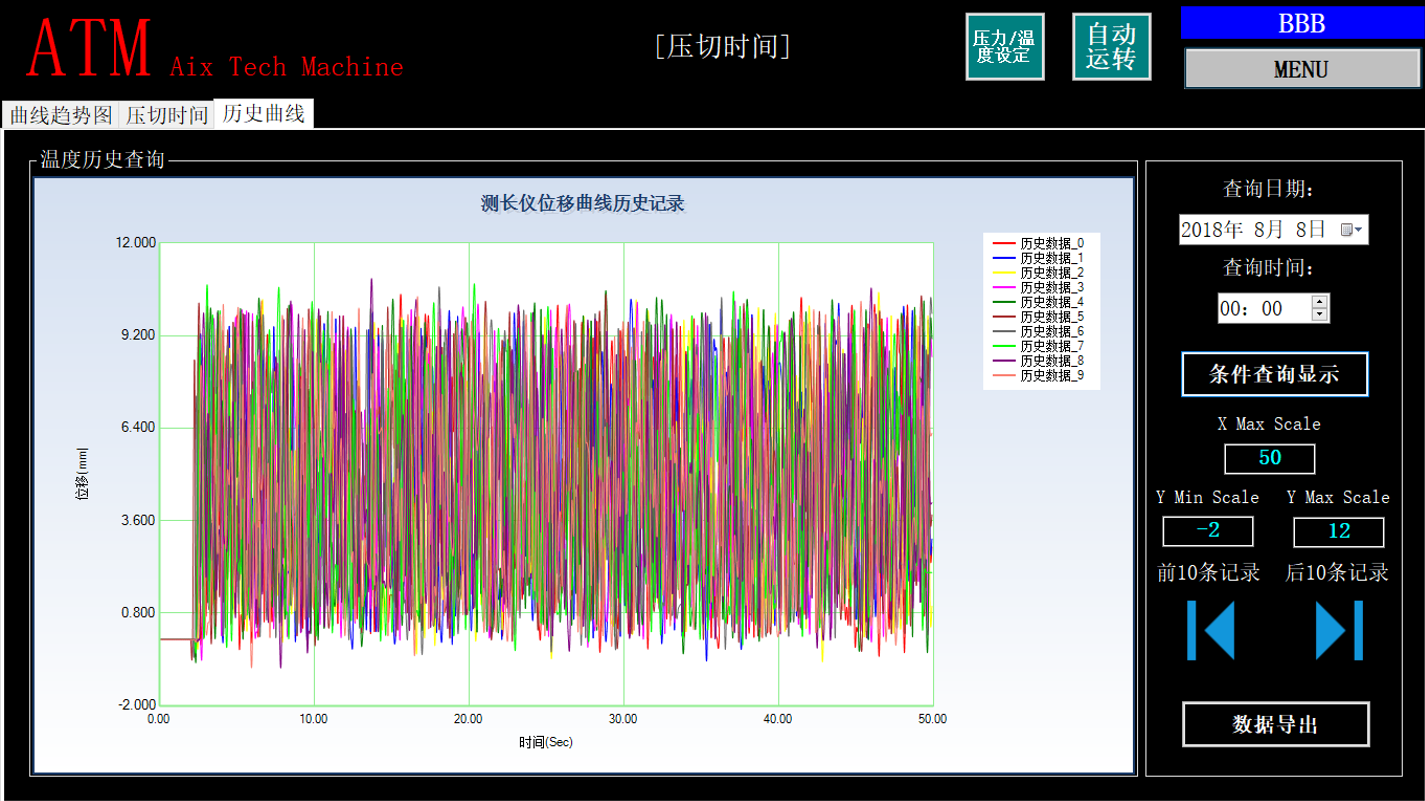

歷史曲線部分功能演示

歷史曲線部分功能演示

最后總結

1、為什么采用C#語言編程完成該項目？

（1）在window系統環境下，選擇編程語言C#；

（2）采用WinForm框架，開發圖形界面高效快速并且穩定可靠;

（3）可兼容性好，與C\C++、python、openCV等編程語言可混合編程以及靈活調用；

（4）開發周期相較其它編程語言，基于windows系統環境，耗時短。

2、采用（C#編寫的人機界面（即上位機））與（三菱、威倫通的人機界面（即工控觸摸屏））有何優勢？

在windows系統的龐大使用群體，工業4.0的背景下，MES系統的建立信息交互，與數據的分析

和存儲，圖表多樣化定制與實時動態顯示等功能，上位機編程更易于滿足需求。
