銷售|三菱PLC原裝三菱plc模擬量輸入模塊FX2N-8AD|用戶手冊免費下載|FX2N-8AD功能與價格，深圳海藍機電為您提供專業的三菱plc選型、三菱plc報價和現場技術支持，服務熱線：400-8819-130、0755-88356415。

三菱plc模擬量輸入模塊FX2N-8AD基本參數：

【電源】：DC5V　50mA（PLC 內部供電）

【模擬量輸入點數】：8點

【模擬量輸入范圍】：電壓輸入：DC-10～10V；電流輸入：DC4～20mA、DC-20～20mA

【分辨率】：電壓0.63mV（14bit 二進制+ 符號1bit）；電流2.5μA（13bit 二進制+ 符號1bit）

【綜合精度】：電壓/電流：±0.3% ～±0.5 %*

【占用點數】：8點

【質量】：0.4kg

【外形尺寸（W x H x D） mm】：75 x 90 x 75

＊ ：隨環境溫度變化。

【價格】：面價

三菱PLC FX2N-8AD特殊功能模塊的連接及配線

   4)、通過從基本單元的FROM/TO指令，可以將數據從FX2N-8AD讀出或?qū)懭薋X2N-8AD中。

2、FX2N-8AD配線注意事項
   1)、不要將信號電纜安置在靠近高電壓的電源電纜處，成者將兩者置于同一個排線管中。否則容易導致嗓聲效應或者電氣干憂。必須使信號電組和電探電組之間的距離保持在不小于100毫米(3.94英寸)的安全距離內。

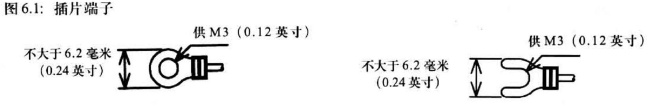

   2)、FX2N-8AD的端子螺釘采用M3(0.12英寸)，因此適用于此型號螺釘?shù)牟迤投俗?如圖所示)必須和配線電纜相配合。

   3)、端子上的緊固扭矩是0.5到0.8?！っ住Ｕ?qǐng)可靠地上緊螺釘以避免功能失常。
   4)、在安裝或配線之前，請切斷所有相的電源，以進免電擊或損壞沒備。
   5)、在上電前重新蓋好配備的端子蓋，并且在安裝和配線工作完成后進行操作，這樣可道免觸電。

   注釋：請使用下更尺寸的壓緊端子(M3)。以規定的扭矩0.5到0.8牛·米將這些螺釘可靠地上緊。

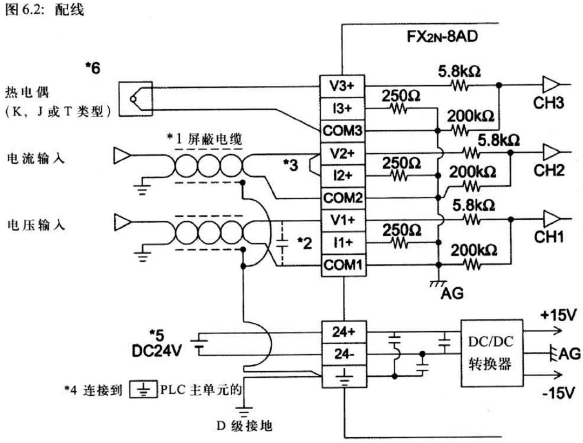

   FX2N-8AD配線備注：
  *1、模擬輸入信號線請使用雙芯絞合屏蔽電纜，并和其他電源線或容易產生電氣干擾的導線分離開。
  *2、如果輸入有電壓波動，或者外部配線存在噪聲，可以連接1個容量大約為0.1到0.47μF、25V的電容器。
  *3、如果是電流輸入，請確保短路"VO+0端子和“IO+”端子(O:輸入通道編號)。
  *4、請確保將接地端子連接到進行D級接地(不大于100Ω)的PLC主單元的接地端子。
  *5、也可以使用PLC的24V直流服務電源。

  *6、使用隔離類型的熱電偶。
