產品介紹

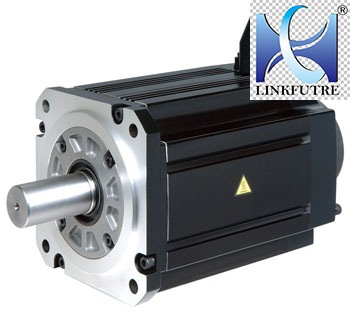

HG-JR703參數說明：伺服電機低慣性、中容量，額定3000r/min,7kW,200V標準電機,HG-JR703B為帶電磁制動器型。
三菱伺服電機HG-JR703與HG-JR703B產品規格[適用系列] MR-J4系列
[指令接口] CC-Link IE現場網絡接口、SSCNET III/H接口、通用接口
[電壓等級] 200V
[適用電機]
. CC-Link IE現場網絡接口
MR-J4-700GF、MR-J4-700GF-RJ、MR-J4-700B-RJ010
. SSCNET III/H接口
MR-J4-700B、MR-J4-700B-RJ、MR-J4-DU900B、MR-J4-DU900B-RJ
. 通用接口
MR-J4-700A、MR-J4-700A-RJ
[電源設備容量] 10kVA
[連續特性] 額定輸出7.0kW、額定轉矩22.3N·m
[最大轉矩] 66.8N·m
[額定轉速] 3000 r/min
[最大轉速] 5000 r/min
[瞬時允許轉速] 5750 r/min
[連續額定轉矩時的功率比]
. HG-JR703：115kW/s
. HG-JR703B：93.9kW/s
[額定電流] 34A
[最大電流] 103A
[慣量J]
. HG-JR703：43.3
. HG-JR703B：52.9
[推薦負載慣量比] 10倍以下
[速度·位置檢測器] 絕對位置·增量共用22位編碼器(伺服電機每轉的分辨率：4194304pulses/rev)
[油封] 有
[耐熱玻璃] 155(F)
[振動等級] V10
[軸的容許載荷] L 79mm, 徑向2450N，軸向 980N
[重量]
. HG-JR703：29kg
. HG-JR703B：35kg
HG-JR703B帶電磁制動器的伺服電機的保持用電磁制動器的特性：
[形式] 無勵磁動作型（彈簧制動）安全制動器
[額定電壓] DC 24V(0~-10%)
[消耗功率] 34 W
[線圈電阻] 16.8 Ω
[電感] 1.1 H
[制動器靜摩擦轉矩] 44 N·m
[解除延遲時間] 0.1 秒
[制動延遲時間] 直流切斷 0.03秒
[容許制動工量] 每次制動4500J，每小時45000J
[電機軸上制動器的晃動] 0.2~0.6度
[制動器壽命] 制動次數2000次，1次制動的工量1000J
