Q172DLX三菱伺服外部信號輸入模塊產品介紹：

Q172DLX是用于輸入讀取來自外部的定位控制所需的信號(伺服外部信號)的模塊。

Q172DLX參數說明：伺服外部信號輸入8軸(FLS，RLS，STOP，DOG)。

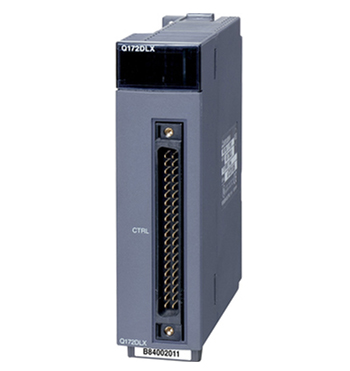

Q172DLX圖片

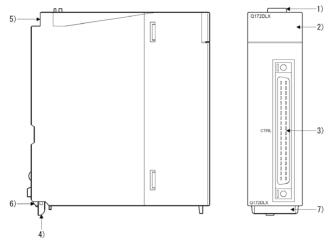

Q172DLX各部位的名稱

 1)、模塊固定用鉤將模塊固定在基板模塊上。(超簡便安裝)
 2)、輸入顯示LED
    顯示來自外部設備的輸入狀態
    0~1F  各軸伺服外部信號輸入狀態顯示用LED
    系統設置中不設置Q172DLX，則近點狗/速度、位置切換信號(DOG/CHANGE)不亮燈。
 3)、CTRL接口  各軸伺服外部信號輸入用
 4)、模塊安裝用桿  將模塊固定在基板模塊上時使用
 5)、模塊固定螺絲孔
     用于向基板模塊固定的螺絲(M3*12 螺絲：用戶配備品)
 6)、模塊固定用突起  用于固定在基板模塊上的突起

 7)、生產編號顯示板  顯示記載在銘牌上的生產編號

三菱伺服外部信號輸入模塊Q172DLX產品規格說明：

1、模塊規格
 [輸入輸出占有點數] 32點(I/O分配：智能，32點)
 [消耗電流(DC5V)] 0.06A
 [外形尺寸] 98(H)*27.4(W)*90(D)mm
 [重量] 0.15kg

2、輸入部分
 [輸入點數] 伺服外部控制信號32點
            (行程上限,行程下限,停止信號,近點狗/速度、位置切換信號：4點*8軸)
 [輸入方式] 漏型/源型共用
 [公共端方式] 32點/公共(公共端子：B1，B2)
 [絕緣方式] 光電耦合器絕緣
 [額定輸入電壓] DC12/24V
 [額定輸入電流] DC12V 2mA/DC24V 4mA
 [使用電壓范圍] DC10.2～26.4V(DC12/24V ＋10/－15%，波動率5%以內)
 [ON電壓/電流] DC10V以上/2.0mA以上
 [OFF電壓/電流] DC1.8V以下/0.18mA以下
 [輸入電阻] 約5.6kΩ
 [上限、下限行程與停止信號的響應時間] OFF→ON、ON→OFF 1ms
 [近點狗/速度、位置切換信號的響應時間]
    OFF→ON、ON→OFF 0.4ms/0.6ms/1ms(可通過參數選擇，默認0.4ms)

 [動作顯示] ON顯示(LED)
 [外部連接方式] 40引腳連接器
 [適用電線尺寸] 0.3mm2
 [外部配線適用連接器] A6CON1(附屬)，A6CON2，A6CON3， A6CON4(另售)
 [適用連接器/端子臺轉換模塊] A6TBXY36，A6TBXY54， A6TBX70(另售)
