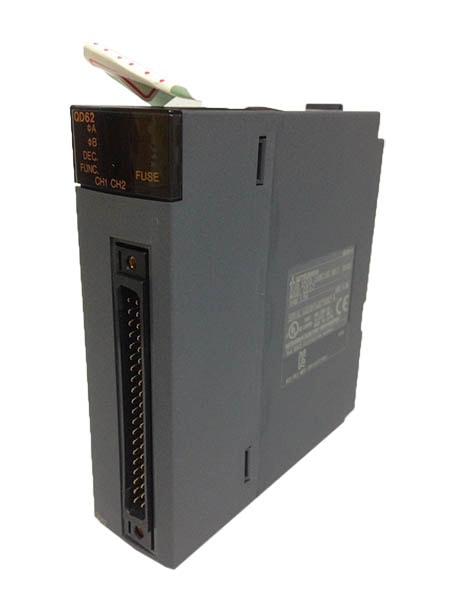

QD62三菱高速計數器模塊簡介：

2通道,200kpps   5/12/24VDC輸入,漏型晶體管輸出

QD62D是高速的擾動的倒計時進行高速計數器組合。外部的編碼組合定位等的控制行可能：32位計數范圍輸入頻道2頻道裝備著，各自獨立的帶符號二進制(－32位2147483648～2147483647)的計數可能。

【外部電路連接方式】：40引腳連接器

【適合連接器】：A6CON1，A6CON2，A6CON3，A6CON(另售)4

【占有插槽數】：1

【輸入輸出占有點數】：16點

【DC5V內部消費電流】：0.30A

【外形尺寸H*W*D】：98*27.4*90mm

【重量】：0.11公斤

【計數速度的切換功能】：

最高計數速度的切換可能，從高速脈沖上升/立下降的緩慢的低周波的脈沖計數可以到。

輸入方式的選擇：1相一逓倍/1/2相相2逓倍1逓倍/2/2相相2逓倍4逓倍/CW/CCW的輸入方式可以選擇。

【計數器形式的選擇】：

線性計數器形式或環形計數器形式的任何形式可以選擇計數器。

【CPU組合的中斷功能】：

預先設定的計數值達到了時，CPU單位對中斷信號輸出，中斷程序啟動。

【計數器選擇功能】：

4種計數器功能的從中選擇一功能可使用。

【從外部端子機能制御】：

外部端子的預先設定端子/功能·開始端子電壓的事，自定義功能/計數器功能選擇可以執行。

【維護性的提高】：

外部輸出部的保險絲斷檢測，輸入信號X和，單元的顯示LED進行通知。

【計數速度轉換設定】：200k(100～200kppsk)，100k(10k～100kpps)，10k(10kpps以下)

【計數輸入信號】：相1相輸入(1/2逓倍逓倍)，2相輸入(1/2逓倍逓倍/4逓倍)，CW/CCW輸入

信號電平(φA，φB)DC5/12/24V2～5毫安

【DC24V輸入ON/ON電流電壓】：21.6～26.4V/2～5毫安

【折扣電壓/OFF電流】：5V以下/0.1毫安以下

【DC12V輸入ON/ON電流電壓】：10.8～13.2V/2～5毫安

【折扣電壓/OFF電流】：4V以下/0.1毫安以下

【DC5V輸入ON/ON電流電壓】：4.5～5.5V/2～5毫安

【折扣電壓/OFF電流】：2V以下/0.1毫安以下

【計數器計數速度(最高】)200kpps，100kpps，10kpps

【計數范圍32位帶符號】二進制(-2147483648～2147483647)

型式UP/DOWN預置計數器+環形計數器功能

【最小計數脈沖寬度(50)比線圈】：200kpps：5μs(ON/OFF各2.5μs)，2相輸入的時候最小相位差：1.25μs

100kpps：10μs(ON/OFF各5μs)，2相輸入的時候最小相位差：2.5μs

10kpps：100μs(ON/OFF各50μs)，2相輸入的時候最小相位差：25μs

一致檢測比較范圍32位符號付二進制

比較的結果設定值＜計數值

設定值=計數值

設定值＞計數值

外部輸入預置DC5/12/24V2～5毫安

函數的開始DC5/12/24V2～5毫安

外部輸出一致出力晶體管(散熱器類型)輸出：2點/頻道

DC12/24V0.5A/1分，2A/1英
