產品介紹

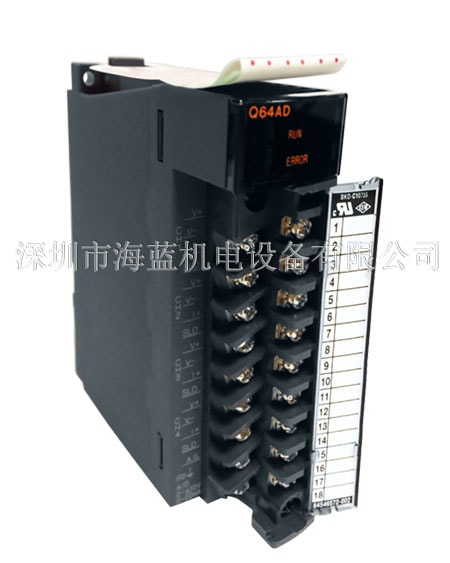

三菱Q64AD模擬量輸入模塊|A/D轉換模塊|4通道|電流電壓輸入，海藍機電為您提供專業三菱plc選型、三菱plc報價和現場技術支持，海藍機電擁有優秀的技術團隊，承接三菱plc編程等技術項目，服務熱線：400-8819-130、0755-88356415。
三菱plc模擬量輸入模塊Q64AD簡介：
【模擬輸入點】：4點
【模擬輸入】： 電壓 10至10VDC(輸入電阻值1MΩ)、電流 0至20mA DC(輸入電阻值250Ω)
【數字輸出】：
16-位標志的二進制正常分辨率模式：–4096~4095
高分辨率模式：–12288至12287、-16384~16383
【I/O特點最大分辨率】【精度(與最大數字輸出值對應的精度)】
I/O 特點最大分辨率
模擬輸入范圍
正常分辨率模式
高分辨率模式
數字輸出值
最大分辨率
數字輸出值
最大分辨率
電壓
0 至10 V
0 至4000
2.5 mV
0 至16000
0.625 mV
0 至5 V
1.25 mV
0 至12000
0.416 mV
1 至5 V
1.0 mV
0.333 mV
-10 至10 V
–4000 至4000
2.5 mV
–16000 至16000
0.625 mV
用戶范圍設置
0.375 mV
–12000 至12000
0.333 mV
電流
0 至20 mA
0 至4000
5μA
0 至12000
1.66μA
4至20 mA
4μA
1.33μA
用戶范圍設置
-4000 至4000
1.37μA
–12000 至12000
1.33μA
精度（與最大數字輸出值對應的精度）
模擬輸入范圍
正常分辨率模式
高分辨率模式
環境溫度0 至55 °C
環境溫度25 ± 5 °C
環境溫度0 至55 °C
環境溫度25 ± 5 °C
帶溫度補償糾正
不帶溫度補償糾正
帶溫度補償糾正
不帶溫度補償糾正
電壓
0 至10 V
± 0.3 %（± 12 位數*）
± 0.4 %（± 16 位數*）
± 0.1 %
（± 48 位數*）
± 0.3 %（± 48 位數*）
± 0.4 %（± 64 位數*）
± 0.1 %（± 16 位數*）
-10至10 V
0 至5 V
± 0.3 %（± 36 位數*）
± 0.4 %（± 48 位數*）
± 0.1 %（± 12 位數*）
1 至5 V
用戶范圍設置
電流
0 至20 mA
4至20 mA
用戶范圍設置
【轉換速度】：80μs/通道(當有溫度漂移時,不管使用的通道數目有多少都將使用加上160μs所得的時間)
【絕對最大輸入】：電壓±15V;電流±30mA
【E2PROM 寫入次數】：最高10 萬次
【隔離方法】：
I/O端子和PLC電源之間：光電耦合器隔離
通道之間：非隔離的
【介電電壓】：I/O端子和PLC電源之間：500VAC 1分鐘
【絕緣電阻】：I/O端子和PLC 電源之間：500VDC 20MΩ或更大
【占用點數】：16點
【連接端子】：18-點端子排
【適用線徑】：0.3至0.75mm2
【適用壓裝端子】：R1.25-3(不能使用帶套管的壓裝端子)
【內部電流消耗(5VDC)】：0.63 A
【Q64AD外形尺寸H*W*D】：98*27.4*90mm
【Q64AD重量】：0.18kg
Q系列PLC的基本組成包括電源模塊、CPU模塊、基板、I/O模塊等。通過擴展基板與I/O模塊可以增加I/O點數，通過擴展儲存器卡可增加程序儲存器容量，通過各種特殊功能模塊可提高PLC的性能，擴大PLC的應用范圍。
Q系列PLC可以實現多CPU模塊在同一基板上的安裝，CPU模塊間可以通過自動刷新來進行定期通信或通過特殊指令進行瞬時通信，以提高系統的處理速度。特殊設計的過程控制CPU模塊與高分辨率的模擬量輸入/輸出模塊，可以適合各類過程控制的需要。最大可以控制32軸的高速運動控制CPU模塊，可以滿足各種運動控制的需要。
