產品介紹

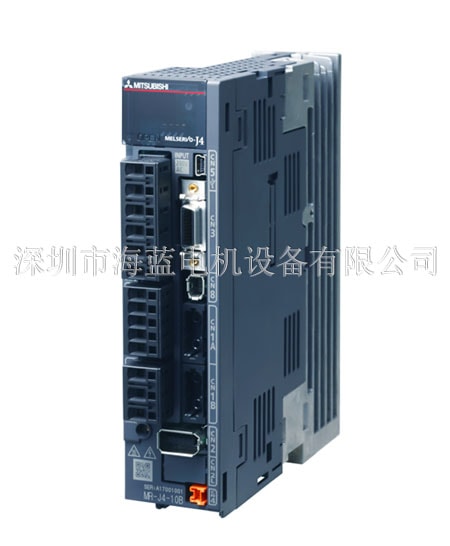

MR-J4-40B-RJ三菱伺服放大器，伺服放大器SSCNETIII / H對應（全閉環控制）0.4千瓦三相或單相交流200 kV至240V，海藍機電為您提供專業三菱伺服選型、三菱伺服電機報價和現場技術支持，海藍機電擁有優秀的技術團隊，承接三菱plc編程等技術項目，服務熱線：400-8819-130、0755-88356415。
MR-J4-40B-RJ三菱伺服放大器特點
1、業界領先的基本性能
采用集成先進專有高速伺服控制架構的專用執行引擎。它實現了2.5 kHz的速度頻率響應。再加上采用原始高分辨率絕對位置編碼器（4,194,304個脈沖/轉），處理速度得到了顯著提高。最大限度地提高高端機器的性能。
2、先進的伺服增益調整功能
只需開啟一鍵式調諧功能，即可完成機械共振抑制濾波器，高級減振控制II，魯棒濾波器等伺服增益調整。充分利用先進的振動抑制功能，使機器性能最大化。
3、SSCNETIII / H系統的高響應
雙向數據傳輸/接收速度比以前高出三倍，最高可達150 Mbps（相當于單向300 Mbps）雙向數據傳輸/接收。它極大地提高了系統的響應速度。
MR-J4-40B-RJ伺服放大器基本參數規格：
系列名稱
MELSERVO-J4系列
指令接口
SSCNET III/H接口
電壓等級
200V
容量[KW]
0.4
伺服放大器型號名稱
MR-J4-40B-RJ
輸出
額定電壓
三相AC 170V
額定電流[A]
2.8
主電路電源輸入
電壓/頻率
交流輸入
三相或單相AC 200V至240V，50 Hz/60Hz
直流輸入
DC 283V至340V
額定電流 [A]
2.6
允許的電壓變化
交流輸入
三相或單相AC 170V至264V
直流輸入
DC 241V至374V
允許的頻率變化
±5％以內
控制電路電源輸入
電壓/頻率
交流輸入
單相AC 200 V至240 V，50 Hz/60 Hz
直流輸入
DC 283V至340V
額定電流 [A]
0.2
允許的電壓變化
交流輸入
單相AC 170V至264V
直流輸入
DC 241V至374V
允許的頻率變化
±5％以內
功耗 [W]
30
接口電源
DC 24 V±10％（所需電流容量：0.3A（包括CN 8連接器信號））
控制方法
正弦波PWM控制·電流控制系統
允許的再生功率
內置伺服放大器的再生電阻 [W]
10
外置再生電阻器（標準配件） [W]
-
動態制動
內置
SSCNET III / H命令通信周期
0.222ms，0.444ms，0.888ms
通信功能
USB：與個人計算機等連接（與MR Configurator 2兼容）
編碼器輸出脈沖
對應（ABZ相脈沖）
模擬監視器
2個頻道
全封閉控制
2線/ 4線通信方式
機器端編碼器接口
三菱電機高速串行通信/ ABZ相位差輸入信號
伺服功能
先進的振動抑制控制Ⅱ，自適應濾波器Ⅱ，魯棒過濾器，自動調諧，一觸式調諧，堅韌驅動功能，駕駛記錄儀功能，控制所述推出，機械診斷功能，電力監控功能，主從操作功能，規模測量功能，J3兼容模式，超級跟蹤控制，空動校正功能
保護功能
過流截止，再生過電壓阻塞，過載跳閘（電子熱），伺服電機過熱保護，編碼器錯誤保護，再生錯誤保護，欠壓保護，瞬間停電保護，超速保護，過度錯誤保護，磁極檢測保護，線性伺服控制故障保護
功能安全
STO（IEC / EN 61800-5-2）
安全性能
第三方認證標準
EN ISO 13849-1類別3 PL e，IEC 61508 SIL 3，EN 62061 SIL CL 3，EN 61800-5-2
響應性能
8 ms或更少（STO輸入關閉→能量切斷）
測試脈沖輸入（STO）
測試脈沖間隔：1 Hz至25 Hz，測試脈沖關閉時間：最長1ms
預期的平均危險側故障時間（MTTFd）
MTTFd≥100[年]（314a）
診斷范圍（DC）
DC =中（中），97.6 [％]
危險側面故障的平均概率（PFH）
PFH = 6.4×10-9 [1 / h]
海外合規標準
為遵守海外標準/法律法規，請參閱合格產品頁面。
結構（防護等級）
自冷，開放式（IP 20）
關閉附件
三相電源輸入
是的
單相電源輸入
是的
環境條件
環境溫度
操作：0°C至55°C（無結冰），儲存：-20°C至65°C（無結冰）
環境濕度
操作/儲存：5％RH至90％RH（不結露）
氣氛
室內（不要暴露在直射的陽光下），腐蝕性氣體，易燃氣體，油霧，無塵
海拔
海拔2000米
耐振動
5.9 /s2，10赫茲?55赫茲（X，Y，Z各方向）
質量[Kg]
1.0
MR-J4-40B-RJ伺服放大器價格：面價
